Решения OFIL для инспекции и диагностики электрооборудования дата-центров

Современные центры обработки данных потребляют колоссальные объемы электроэнергии, а их бесперебойная работа напрямую зависит от состояния электросети. Даже незначительный сбой может привести к остановке критически важных цифровых сервисов и нарушить работу целых отраслей. Надежность системы электроснабжения становится ключевым фактором для дата-центров.

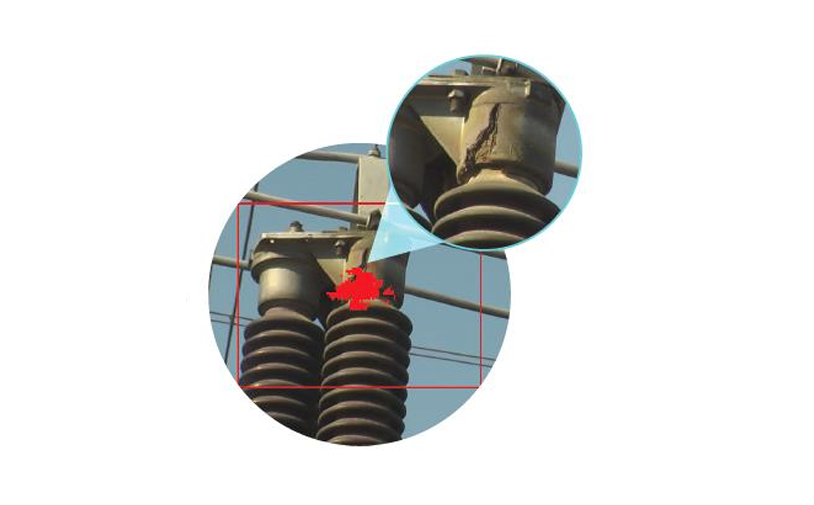

Электрооборудование подвержено частичным разрядам, разрушению изоляции и другим дефектам, которые на ранних стадиях трудно выявить традиционными методами. Компания OFIL предлагает решение этой задачи с помощью ультрафиолетовых камер, адаптированных для работы при дневном освещении. Камеры OFIL фиксируют дефекты задолго до того, как они становятся заметны невооруженным глазом или при тепловизионном контроле. Интеллектуальная платформа Gridnostic анализирует полученные изображения (UV/RGB/термограммы) и оценивает критичность повреждений, помогая сосредоточиться на наиболее приоритетных ремонтных работах.

О компании

Основанная в 1993 году, компания OFIL Systems более 30 лет занимает лидирующие позиции на рынке систем УФ-инспекции высоковольтного оборудования при дневном освещении (технология DayCor®). Компания находится в авангарде разработки передовых решений для современной электроэнергетики. Инновационная технология DayCor® открыла новую эпоху предиктивного обслуживания, сделав возможным высокоточное выявление коронных и дуговых разрядов в реальном времени даже при ярком солнечном свете.

Современная платформа Gridnostic выводит инспекцию электрооборудования на новый уровень, повышая надежность сетей за счет интеллектуального анализа изображений. Gridnostic радикально меняет подход к управлению и обслуживанию электрических объектов, делая акцент на надежности, эффективности и безопасности.

Решения OFIL для инспекций

Решение OFIL для диагностики

Gridnostic: интеллектуальный анализ изображений для мониторинга электросетей

Программная платформа Gridnostic использует мультисенсорные технологии для обработки УФ-, RGB- и тепловизионных данных. Она превращает большие массивы изображений в числовые показатели степени дефекта и формирует практические рекомендации для эффективного управления состоянием объектов.

• Мультисенсорная интеграция: совмещение УФ-, RGB- и тепловизионных данных для более глубокого анализа.
• Поддержка ГИС: результаты инспекции отображаются в геопространственном контексте, создавая целостную картину состояния сети.
• Упрощение данных с помощью ИИ: сложная информация превращается в четкие практические выводы благодаря искусственному интеллекту.
• Управление данными об объектах и отчетность: удобная работа с архивом данных, расширенные возможности обмена информацией и создания отчетов.
• Экспертные рекомендации и диагностика: практический опыт отраслевых специалистов поможет быстро определить причину проблемы.

EPRI – кто это и при чём тут Gridnostic

EPRI (Electric Power Research Institute) – это американский независимый некоммерческий исследовательский институт электроэнергетики. Основан в 1972 году после масштабного блэкаута 1965-го, когда без света остались 30 миллионов человек на северо-востоке США и в Канаде.

Чем занимается: EPRI разрабатывает отраслевые стандарты, методологии и руководства для электросетевых компаний. С институтом сотрудничают более 450 энергокомпаний из 45 стран — это около 90% генерации электроэнергии в США.

Связь с UV-диагностикой: В конце 1990-х именно EPRI совместно с OFIL разработал технологию DayCor для обнаружения коронных разрядов в дневное время. В 1999 году EPRI выпустил первые руководства по UV-инспекции и с тех пор методология EPRI стала отраслевым стандартом для оценки степени тяжести дефектов.

Что значит «EPRI-скоринг» в Gridnostic: Это не абстрактный алгоритм, а конкретная методика оценки серьёзности обнаруженного дефекта. Методология EPRI используется для приоритизации ремонтов на основе зафиксированных физических повреждений. Когда Gridnostic присваивает дефекту числовой балл – он опирается на эту проверенную десятилетиями систему, а не на собственные критерии.

EPRI – это условный «ГОСТ» мировой электроэнергетики, а ссылка на их методологию означает, что оценка дефекта объективна и сопоставима с результатами других компаний по всему миру.

Пример из практики

Обзор

Крупнейший мировой оператор облачной и ИИ-инфраструктуры управляет десятками гипермасштабируемых дата-центров в Северной Америке, Европе и Азии. Эти центры поддерживают критически важные цифровые сервисы, включая облачные вычисления, корпоративные приложения, финансовые сервисы и электронную коммерцию, выдерживая стремительно растущие ИИ-нагрузки.

Рост энергопотребления, связанный с внедрением GPU‑кластеров и увеличением плотности серверных шкафов, потребовал от компании более предсказуемого и надёжного подхода к контролю высоко- и средневольтных систем электроснабжения. Поддержание бесперебойной работы стало стратегическим приоритетом.

Для решения этой задачи оператор внедрил программу предиктивного обслуживания, основанную на использовании УФ-камер OFIL, адаптированных для работы при дневном освещении, и инспекционной платформы Gridnostic. Программа на ранней стадии выявляет частичные разряды, разрушение изоляции и другие дефекты подстанций, трансформаторов, распределительных устройств, кабелей и генераторов.

Предпосылки внедрения системы контроля: рост энергопотребления в эпоху ИИ

Современные дата-центры потребляют в 50 раз больше электроэнергии на квадратный метр, чем традиционные здания. В 2023 году дата-центры в США потребляли 4,4% всей электроэнергии страны, а к 2028 году этот показатель, по прогнозам, достигнет 6,7–12%.

Оператор дата-центров столкнулся со следующими проблемами:

• постоянное расширение GPU-кластеров с высокой ИИ-нагрузкой
• рост нагрузки на трансформаторы и средневольтное оборудование
• высокая чувствительность к малейшим электрическим дефектам
• длительные сроки поставки высоковольтных трансформаторов (18–24 месяца)
• требование бесперебойной эксплуатации без простоев

Проблемы, требующие решения

Оператор выявил критические уязвимости электрической инфраструктуры:

• Скрытое разрушение на ранних стадиях. Визуальный осмотр и тепловизионная съемка не фиксируют ранние стадии частичных разрядов в подстанциях, так как на этом этапе нет тепловых и видимых признаков.
• Надежность трансформаторов при глобальном дефиците поставок. Из-за длительных сроков поставки и мирового дефицита силовых трансформаторов приоритетной задачей стала безотказная работа уже установленного оборудования. Любая неожиданная проблема в понижающем трансформаторе подстанции может привести к длительному простою.
• Надежность средневольтных распределительных устройств. Кабельные муфты, шины и изоляция выключателей в средневольтных распределительных устройствах со временем разрушаются под воздействием окружающей среды, старения или ошибок монтажа.
• Масштабные последствия отказов. Сбой одной подстанции способен парализовать работу облачных сервисов в целом регионе, затронув миллионы пользователей. Требовалась диагностическая технология, выявляющая дефекты задолго до появления видимых признаков.

Решение: ручные УФ-инспекции, системы непрерывного УФ-мониторинга и аналитика Gridnostic

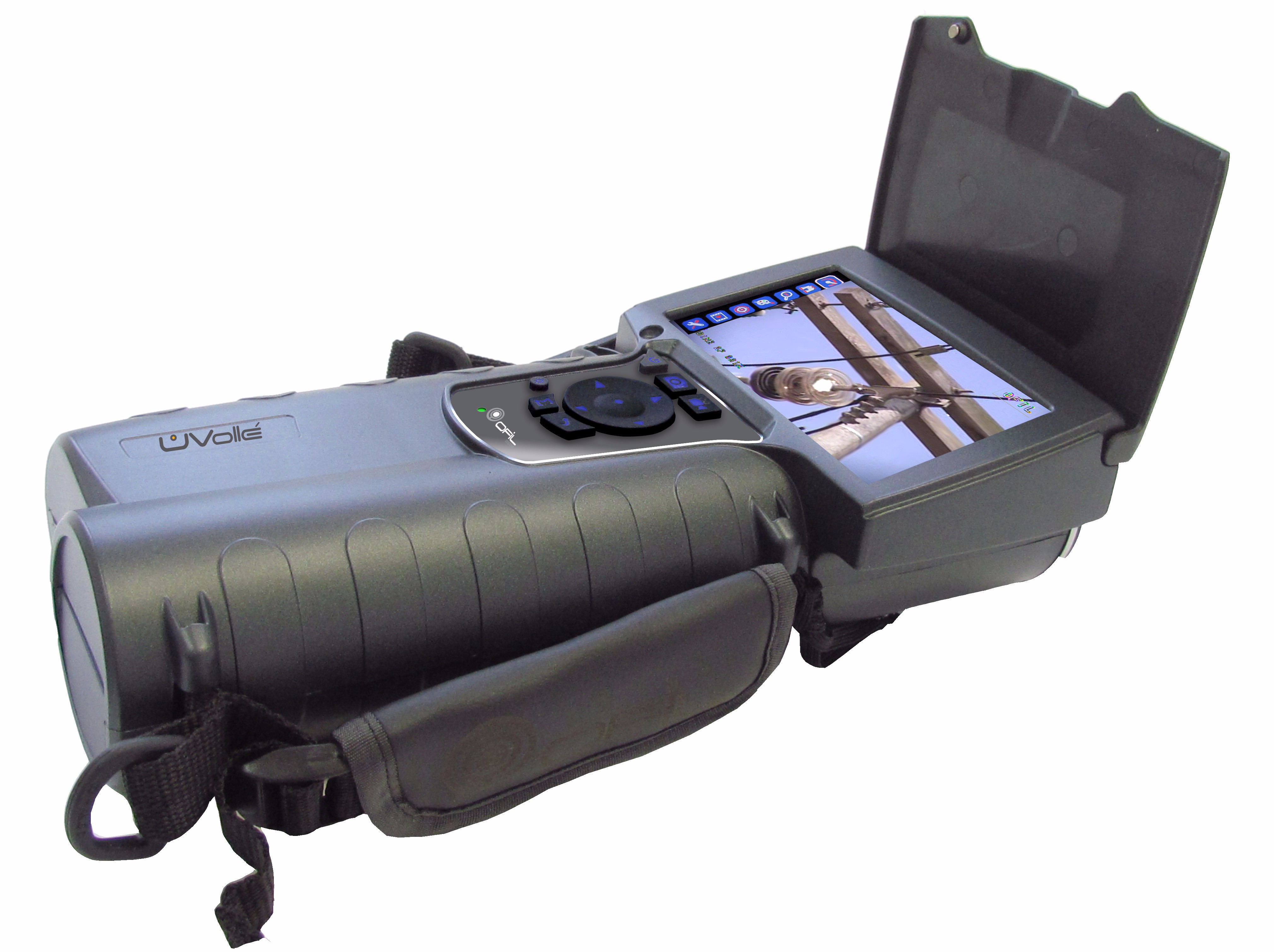

Ручные УФ-камеры для плановых и внеплановых инспекций

Ручные УФ-камеры OFIL, адаптированные для дневного освещения, применяются для контроля высоковольтных и средневольтных объектов без остановки подстанции. Камеры быстро и точно выявляют частичные и дуговые разряды на:

• трансформаторных вводах
• средневольтных распределительных устройствах
• кабельных муфтах и соединениях
• наружных и внутренних шинах
• обмотках и узлах генераторов.

Инспекции проводятся с безопасного расстояния в штатном режиме сети, выявляя аномалии, недоступные визуальному и тепловому контролю.

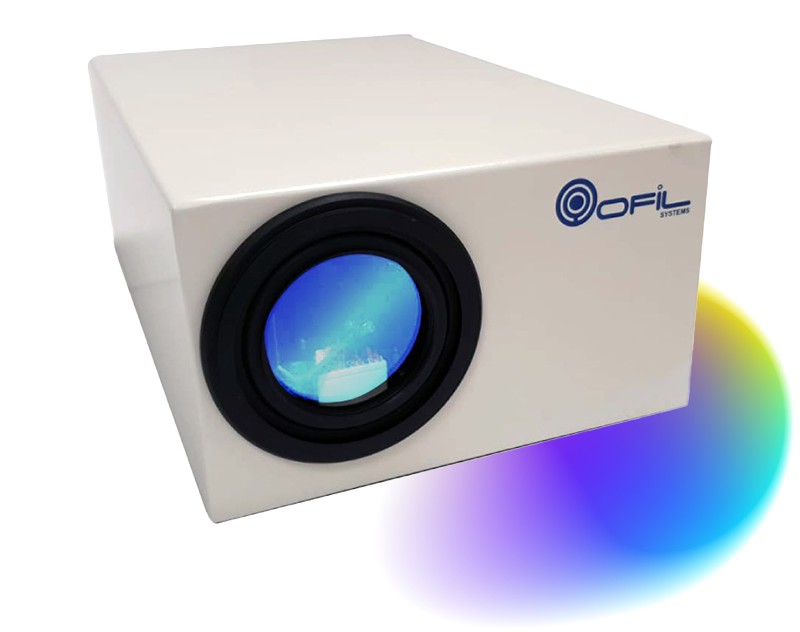

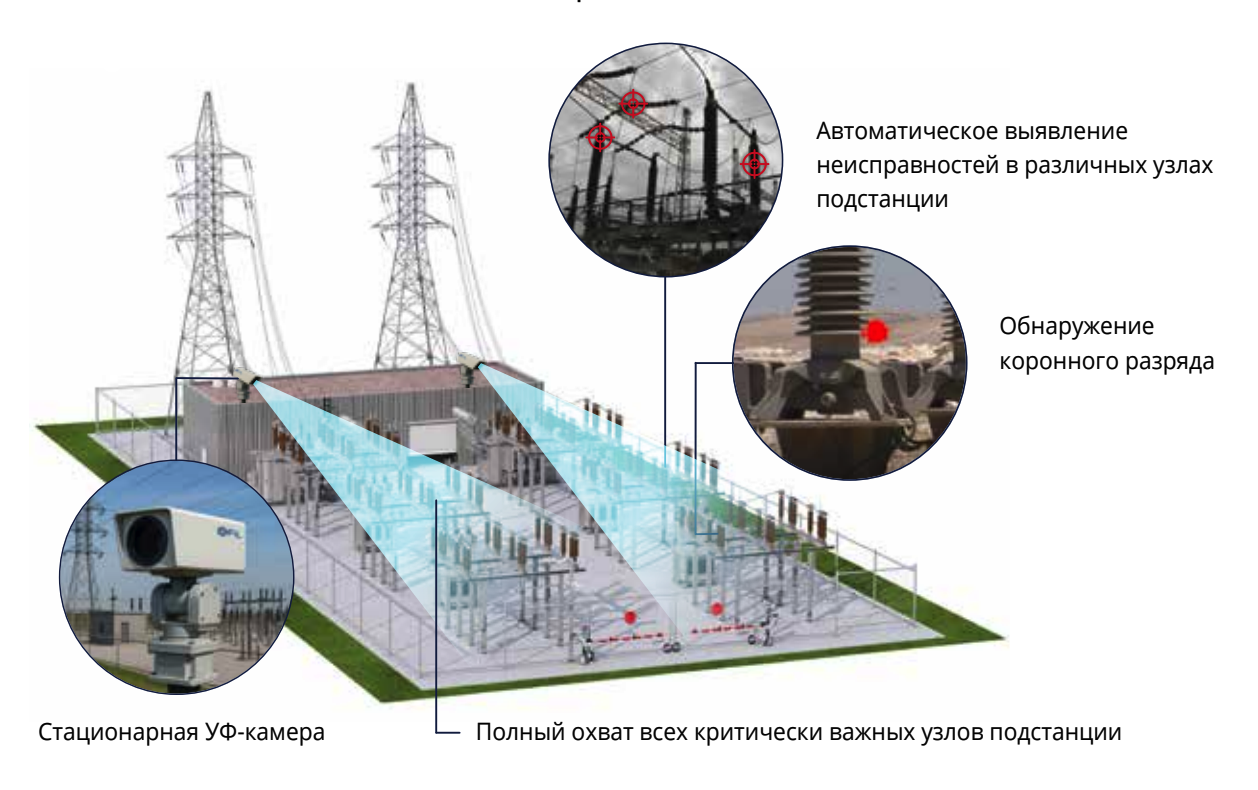

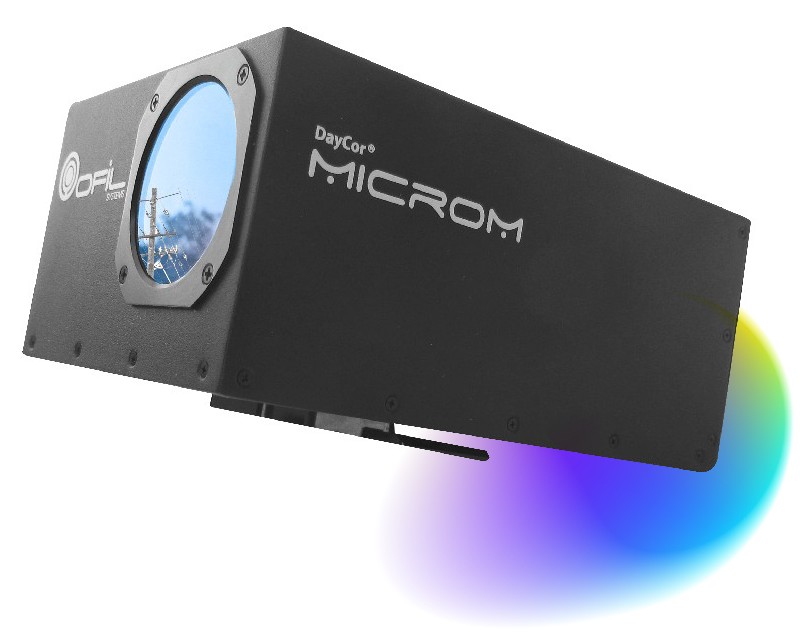

Камеры непрерывного УФ-мониторинга для контроля в реальном времени

На подстанциях, питающих зоны высокой доступности и GPU-кластеры высокой плотности, были установлены стационарные УФ-камеры непрерывного мониторинга.

Камеры отслеживают:

• оборудование подстанций
• трансформаторные вводы
• шины распределительных устройств
• кабельные муфты и наружные соединения

Преимущества непрерывного мониторинга:

• мгновенные оповещения о разрядах
• автоматическая запись событий для анализа причин дефектов
• раннее выявление дефектов между плановыми инспекциями
• долгосрочное отслеживание динамики частичных разрядов
• контроль при осадках, повышенной влажности и загрязнении.

Общий анализ и оценка критичности дефектов с помощью Gridnostic

После ручных инспекций или сигналов мониторинга УФ-изображения и видеозаписи загружаются в платформу Gridnostic, которая служит централизованной средой анализа для всех объектов.

Платформа Gridnostic включает:

• оценку критичности дефектов по методикам EPRI
• аналитические функции на базе ИИ
• сравнение результатов нескольких циклов инспекций
• мультисенсорную диагностику (УФ, тепловизионные и визуальные данные)
• приоритизацию обслуживания на основе динамики фактического состояния объектов
• отчетность и документацию

Результаты

В течение первого года после внедрения были достигнуты следующие результаты:

1. Раннее обнаружение частичного разряда на трансформаторном вводе. Разряд средней степени опасности обнаружен при плановой инспекции, своевременно выполнена замена оборудования.
2. Обнаружение скрытых частичных разрядов внутри средневольтного распределительного устройства. УФ-инспекция выявила дефект без тепловых и визуальных признаков. Развивающийся дефект изоляции устранен до того, как он стал серьезным.
3. Стандартизация инспекционных процессов. С помощью платформы Gridnostic сформирован единый подход к оценке дефектов и планированию обслуживания для разных дата-центров.
4. Существенное снижение риска внеплановых отключений. Система предотвратила инциденты, способные привести к многомиллионным потерям.

Почему УФ-инспекции и Gridnostic имеют стратегическое значение

Сегодня оператор считает УФ-диагностику ключевым элементом программы повышения надежности электроснабжения. Решение OFIL:

• Выявляет дефекты значительно раньше визуального и тепловизионного контроля
• Работает с безопасного расстояния без отключения оборудования
• Продлевает срок службы трансформаторов и распределительных устройств
• Способствует проактивному управлению объектами
• Снижает риск отказов
• Gridnostic – это единственная в мире платформа по УФ-диагностике, которая признана научно-исследовательским институтом EPRI. Она не просто «хранит фото», а превращает сложные инспекционные материалы в понятные числовые метрики: платформа принимает и сопоставляет UV‑снимки/видео (корона и PD), обычные RGB‑изображения и термограммы, а затем даёт оценку степени дефекта и аналитические выводы. В основе – EPRI‑based severity scoring и встроенная логика оценки (Severity Diagnostic Tool), разработанная на базе исследований и руководств EPRI.
• Мультисенсорная диагностика (UV + RGB + Thermal): в одном кейсе вы видите и электрическую активность (PD/корона в УФ), и тепловые аномалии, и визуальный контекст узла – это снижает риск ошибочной интерпретации «по одному каналу».
