Визуализация присосов воздуха при испытании корпусов вагонов

Акустические камеры находят применение в самых разных областях, от химической промышленности и энергетики до аэрокосмической отрасли. Статья рассказывает про использование акустической камеры CRY8124 для поиска присосов воздуха в герметичных оболочках кузовов поездов из углеродного волокна. Камера в реальном времени визуализирует места присосов на поверхности кузова, благодаря чему процесс инспекции становится наглядным, быстрым и предсказуемым. Практические рекомендации по работе на объекте и систематизации данных помогают повысить эффективность контроля качества.

Введение

Герметичность кузовов высокоскоростных поездов при пониженном давлении критична: даже небольшие присосы воздуха могут привести к доработкам и повлиять на график поставок. Разберем пример из Китая, где акустическая камера CRYSOUND CRY8124 применялась для быстрого, наглядного и проверяемого обнаружения присосов в оболочке кузова поезда из углеродного волокна.

Вкратце о проекте

• Год: 2025.
• Место: Чанчунь, Китай.

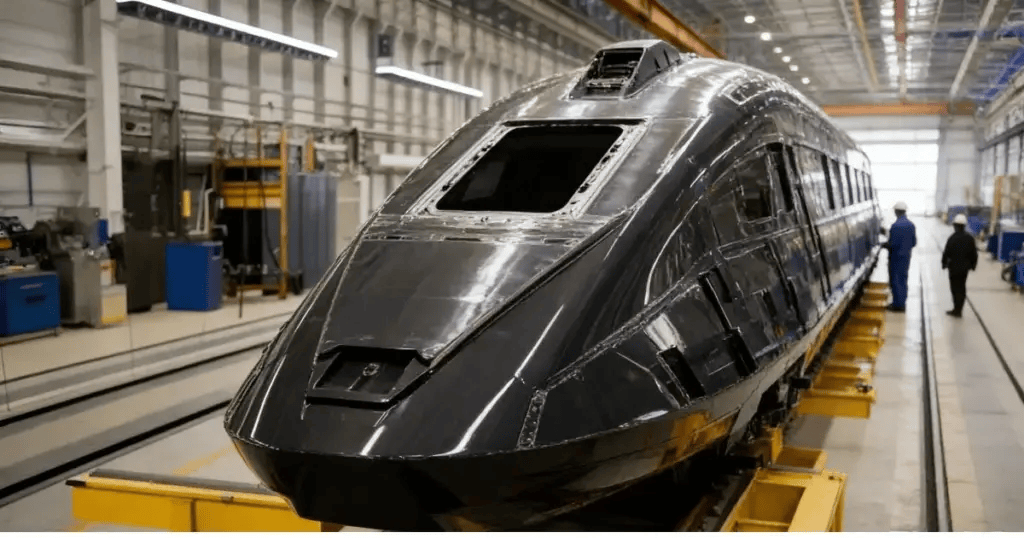

• Объект: оболочка кузова вагона из углеродного волокна.
• Условия испытаний: вакуум / пониженное давление; 15-минутная проверка давлением.
• Размер выборки: 4 изделия.
• Область контроля: 6 ключевых зон (стыки и швы секций кузова, сопряжения конструктивных элементов, технологические отверстия, углы и изогнутые участки, кромки защитной плёнки, зоны вокруг встроенных компонентов и т. д.).
• Участники: технические инженеры CRYSOUND.
• Результаты: акустические тепловые карты (изображения/видео) и отчёт.

Предпосылки проекта: присосы воздуха долго искать, сложно обнаружить и легко пропустить

Оболочки кузовов из углеродного волокна имеют сложную конструкцию с большим количеством швов и стыков. Во время испытаний при пониженном давлении традиционные методы сталкиваются с тремя типичными проблемами:

• Зависимость от опыта. Требуется многократное повторение цикла «слушать – ощущать – пробовать», при этом результат в значительной степени определяется навыками и опытом оператора.
• Подверженность внешним помехам. Фоновый шум от вентиляции цеха, инструментов, трения и ударов маскирует слабые акустические сигналы присосов.
• Переменная эффективность. Время, которое требуется разным операторам на поиск одной и той же неисправности, может сильно различаться, что затрудняет проверку и подтверждение результатов.

Практический подход: локализация присосов с помощью «видимого звука»

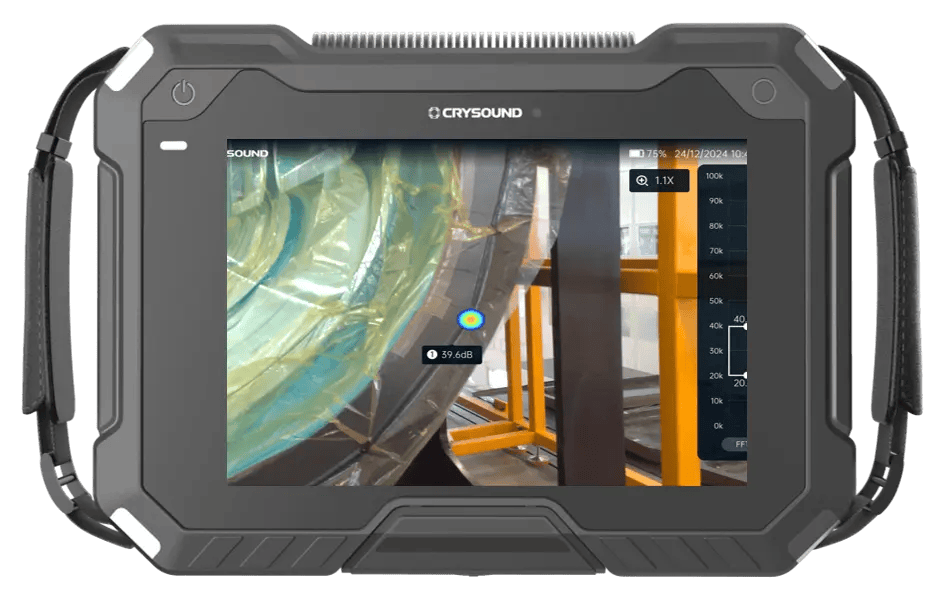

Акустическая камера CRY8124 применялась для сканирования ключевых зон оболочки кузова. Основное преимущество акустической визуализации заключается в отображении на экране источника звука, возникающего при вакуумном присосе. Процесс локализации присоса превращается из «догадок» в наблюдение.

Порядок работ на объекте:

1. Поддержание пониженного давления. Поиск неисправностей выполнялся при выбранном заказчиком режиме пониженного давления (разрежение около -100 кПа).
2. Выбор диапазона частот. По результатам проверки на объекте был выбран диапазон 20 – 40 кГц (смещённый относительно доминирующих частот фонового шума, что сделало места присосов более контрастными).
3. Выбор порога визуализации. По результатам проверки на объекте установлен порог визуализации -40 дБ.
4. Сканирование и локализация. Камера перемещалась вдоль зон повышенного риска: швов, стыков, углов, кромок.
5. Точечная верификация. Повторное обследование с малого расстояния и маркировка предполагаемых источников звука, при необходимости – изменение углов обзора. Интенсивные потоки воздуха, вибрация плёнки и сильные отражения могут создавать ложные признаки присоса, поэтому требуется дополнительная проверка под разными углами.
6. Фиксация результатов. Сохранение изображений и видеозаписей с акустическими тепловыми картами для завершения работы на объекте и подготовки документации по качеству. Отчёты формируются позже с помощью аналитического ПО CRYSOUND второго поколения.

Результаты контроля: быстрое обнаружение нескольких мест вакуумных присосов

Акустический контроль оболочки кузовов вагонов из углеродного волокна был проведён на производственной площадке по изготовлению поездов в Чанчуне при заданных заказчиком условиях пониженного давления.

• Обнаружение присосов воздуха. В ходе контроля были выявлены три предполагаемых места присоса. Для их подтверждения провели повторные проверки с использованием временного уплотнения. После герметизации падение давления не фиксировалось, что подтвердило точность выявленных мест. Все точки промаркированы на объекте, а изображения и видеозаписи с наложенными акустическими тепловыми картами сохранены для оформления документации и последующей верификации.
• Эффективность. Среднее время контроля одного изделия составило менее 10 минут, включая сканирование, маркировку и сохранение результатов.
• Повторный контроль. После устранения дефектов проведена дополнительная проверка при тех же условиях. Акустическая тепловая карта перестала отображать источники присосов, и изделие соответствовало требованиям заказчика по давлению.

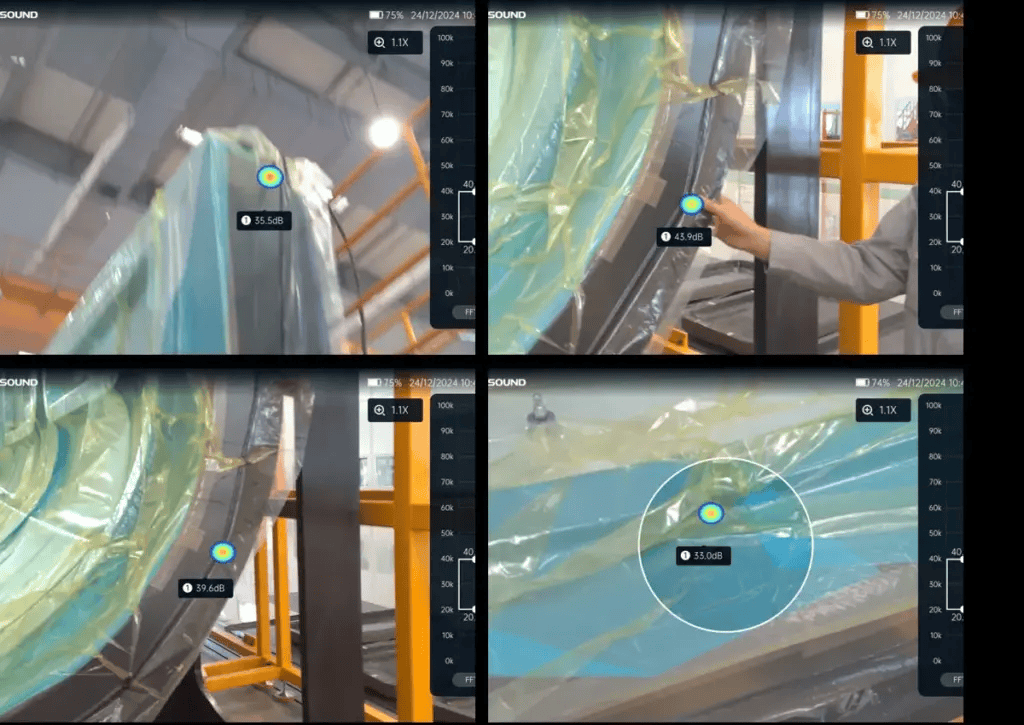

Места присосов стабильно отображались на экране камеры в виде акустических тепловых карт

Почему акустическая визуализация хорошо подходит для поиска присосов воздуха в вакуумные системы

Существует множество методов поиска вакуумных присосов в композитных конструкциях. Основная сложность заключается в получении результатов, одновременно быстрых, точных, наглядных и проверяемых. Акустическая визуализация обладает рядом преимуществ:

• Визуальная локализация. Места присосов отображаются прямо на поверхности конструкции в виде акустических тепловых карт. Положение присосов становится наглядным, а взаимодействие между участниками инспекции упрощается.
• Повышенная устойчивость к внешнему шуму. Подбор диапазона частот и установка порога визуализации повышают контраст междуместами присосов и фоновым шумом, снижая влияние внешних помех на результаты инспекции.
• Более предсказуемая эффективность. Камера отличается стабильной продолжительностью контроля и подходит для серийных проверок на производственных линиях.
• Прослеживаемость результатов. Изображения и видеозаписи сохраняются для последующего анализа, контроля качества и обучения персонала.

Практические рекомендации: как проводить работы на объекте быстрее и точнее

Из опыта работы на площадке в Чанчуне можно выделить три практические рекомендации:

• Контролируйте зоны повышенного риска. Обращайте внимание на швы, кромки отверстий, углы, края защитных плёнок и стыки конструктивных элементов.
• Сначала общее сканирование, затем точечная проверка. Сначала выявляйте предполагаемые места присосов, затем подтверждайте их с малого расстояния и под разными углами.
• Систематизируйте документацию. Сохраняйте изображения и видеозаписи каждой точки для устранения дефектов, оформления документации и последующей проверки.

Заключение: переход от поиска на основе опыта к стандартизированному процессу

Акустическая камера CRY8124 превращает поиск присосов воздуха в оболочках кузовов из привычного «прослушивания» в визуальную локализацию, создавая повторяемый и контролируемый процесс. Высокая эффективность и точное определение мест присосов теперь гораздо меньше зависят от опыта отдельных специалистов.
