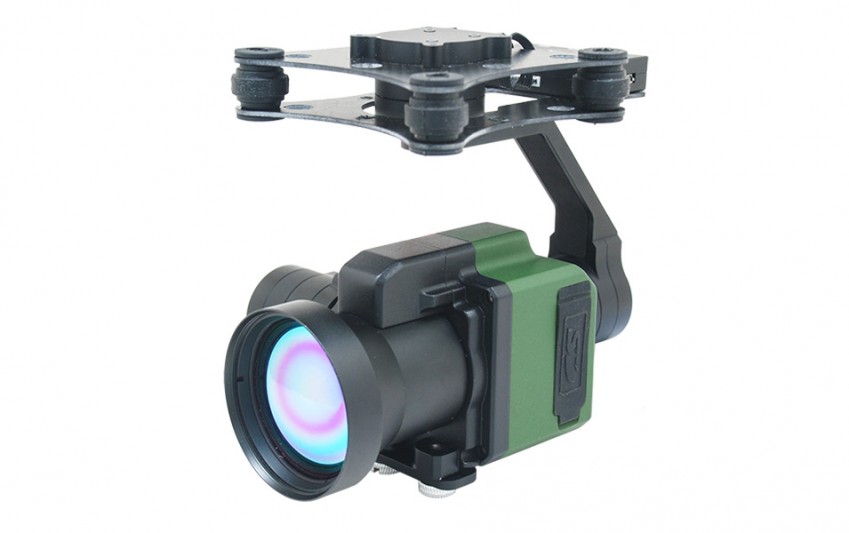

Тепловизор CL-640L на подвесе для беспилотников Gimbal
Keii

Подвес CL-640L + Gimbal

Подвес оснащён тепловизором с 50 мм объективом, без измерения температур
Артикул: 22735
Цена по запросу
Поставляется в минимальные сроки
Подвес CL-640L + Gimbal
описание в pdf

Портативный тепловизор CL-640L c 50 мм объективом на подвесе Gimbal для установки на квадрокоптеры, гексакоптеры и мультикоптеры. Применяется для визуальной инспекции без измерения температуры объектов. Тепловизор получил матрицу с разрешением 640×480 пикселей, этого более чем достаточно для получения отчётливого тепловизионного изображения обследуемого объекта. У CL-640L нет функции измерения температуры, в остальном это полноценный добротный тепловизор с большой матрицей.

Тепловизоры для БПЛА

Особенности подвесов с тепловизорами

  • Системы предназначены для установки на легких БПЛА, вес ≤325 г (без подвески); ≤660 г (с подвеской).
  • Поддержка ШИМ, S-BUS и последовательного интерфейса.
  • 50 мм объектив с электрической фокусировкой (автофокусировка), дистанционное нацеливание на объект.
  • Эквивалентная шуму разность температур (NETD): 50 мК, диапазон измерения температуры: от-20 до +150°С, погрешность: ±2°С
  • Температура окружающей среды: -20°С ¸ +50°С, исполнение корпуса IP54.
  • Измерение и запись 16-битового радиометрического ИК изображения.
  • Интеллектуальная динамическая настройка цветовой температуры.
  • Частота кадров 50 Гц, частота кадров при полной динамической записи 20 Гц.
  • Возможность изменения цветовой палитры с помощью пульта управления.
  • Доступен модуль GPS-приемника для определения положения БПЛА.
  • Привязка к GPS-координатам заголовков файлов изображений и видео, высокая эффективность управления данными.
  • Технология компании Keii, позволяющая отображать изображения в режиме цифрового улучшения деталей.
  • Дополнительный выход HDMI HD с интерфейсом HDMI, HD-разрешение 1920×1080, возможность подключения приемника и передатчика HD-изображений.

Технические характеристики Подвес CL-640L + Gimbal

Технические характеристики

Параметр

HL-640L (с измерением температуры)

CL-640L (без измерения температуры)

Температурная чувствительность

0.05°С при 30°С

Частота кадров

50 Гц / 60 Гц

50 Гц / 60 Гц

Оптический фокус

50 мм, электрическая фокусировка (автофокусировка)

50 мм, электрическая фокусировка (автофокусировка)

Цифровое масштабирование

4x, 8x, 16х

4x, 8x

Тип детектора

Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов

Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов

Спектральный диапазон

7 ¸ 14 мкм

7 ¸ 14 мкм

Поле зрения

12° × 9°

12° × 9°

Мгновенное поле зрения (IFOV)

0.34 мрад

0.34 мрад

Диапазон измерения температуры

-20°С ¸ +150°С

Погрешность

±2°С или ±2% от показаний

Автоматическое отслеживание
максимальной температуры

Автоматический захват максимальной температуры и
отображение этих данных на дисплее в реальном времени

GPS-координаты (дополнительно)

GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами

GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами.

Представление изображений



Полный видеосигнал

Полный видеосигнал NTSC / PAL

Полный видеосигнал NTSC / PAL

Палитра

Белый-горячий / черный-горячий / "горячее железо"

Белый-горячий / черный-горячий / "горячее железо"

Параметры окружающей среды



Температура окружающей среды

-20°С ¸ +50°С

-20°С ¸ +50°С

Температура хранения

-40°С ¸ +70°С

-40°С ¸ +70°С

Относительная влажность

Рабочая и хранения от 10% до 95% без конденсации

Рабочая и хранения от 10% до 95% без конденсации

Класс защиты

IP54

IP54

Подвеска



Точность позиционирования

±0.01°

±0.01°

Диапазон перемещений

По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°

По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°

Интерфейс управления

ШИМ / S-BUS / последовательный порт

ШИМ / S-BUS / последовательный порт

Сохранение данных

Запись 16-бит. радиометр. ИК-изображений на SD-карту

Запись ИК-изображений и видео на SD-карту

электропитание



Рабочее напряжение

11 ¸ 50 В

11 ¸ 50 В

Средняя потребляемая мощность

6 Вт

6 Вт

размеры и вес



Размеры

112 x 61 x 72 мм

112 x 61 x 72 мм

Вес

£325 г / £660 г (с подвеской)

£325 г / £660 г (с подвеской)
