Keii

Подвес CL2-640B + Gimbal

Тепловизионная система на лёгком гиростабилизированном подвесе для установки на многовинтовые беспилотные летательные аппараты. CL2-640B совмещает в себе тепловизор и цифровую 16 мегапиксельную видеокамеру, позволяет одновременно снимать обычное и тепловизионное фото и видео.

Подвес с тепловизором без измерения температуры и Full HD камерой

  • CL2-640B
  • Поставляется в минимальные сроки

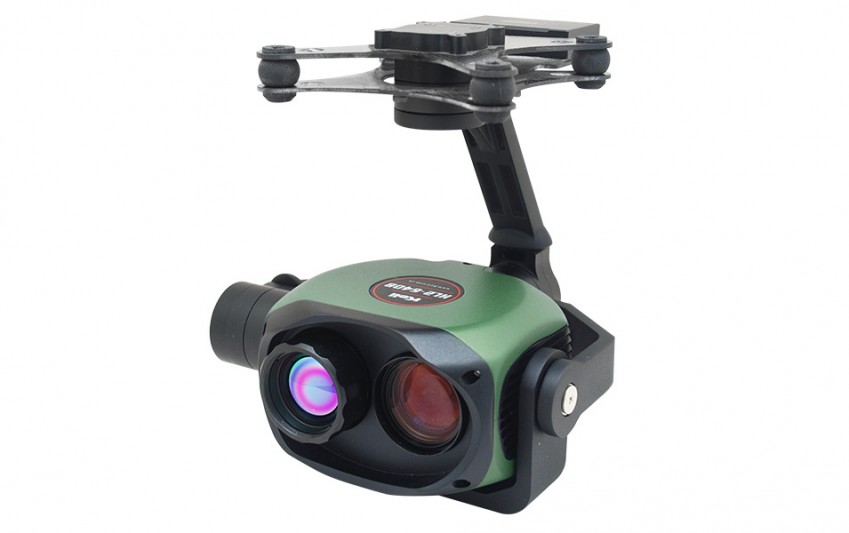

Подвес для БПЛА Gimbal с тепловизионной системой CL2-640B компании Keii, состоящей из тепловизора с матрицей 640×480 и 16 мегапиксельной видеокамерой. Частота кадров тепловизора 50 Гц / 60 Гц, фокусное расстояние 25 мм, вес комплекта 360 г. Система предназначена для визуального и тепловизионного обследования линий электропередач. Позволяет находить дефекты изоляторов и высоковольтных проводов. Будет полезен во время поисково-спасательных операций и при пожаротушении, для диагностики инфраструктурных объектов. Поможет во время оперативно-розыскных и аварийно-спасательных операциях.

Подвес с тепловизором и видеокамерой

Особенности тепловизионных подвесов

  • Системы предназначены для установки на легких БПЛА, вес ≤360 г (без подвески).
  • Поддержка ШИМ, S-BUS и последовательного интерфейса.
  • 25 мм объектив с электрической фокусировкой (автофокусировка), разрешение ИК изображений 640х480 пикселей.
  • Эквивалентная шуму разность температур (NETD): 50 мК, диапазон измерения температуры: от -20 до +150°С, погрешность:±2°С
  • Видеоизображение 16 мегапикселей, 10 кратное оптическое масштаби-рование, запись видео в формате 1080P.
  • Температура окружающей среды: -20°С до +50°С, исполнение корпуса IP54.
  • Измерение и запись 16-битового радиометрического ИК изображения. Интеллектуальная динамическая настройка цветовой температуры.
  • Частота кадров 50 Гц, частота кадров при полной динамической записи 20 Гц.
  • Доступен модуль GPS-приемника для определения положения БПЛА. Привязка к GPS-координатам заголовков файлов изображений и видео, высокая эффективность управления данными.

ИК камера

  • Специально разработана для легких БПЛА;
  • Запись в реальном масштабе времени 16-битовых радиометрических данных;
  • Детектор с разрешением 640x480 пикселей или выше;
  • Наложение в реальном времени географических данных и коорди-нат, синхронизация записи;
  • Полная конфигурация системы.

Подвес

  • Точность управления позиционированием: ±0.01°;
  • Диапазон перемещений: тангаж ±90°, рыскание ±150°;
  • Интерфейс управления: ШИМ/ S-BUS/последовательный порт;
  • Возможность адаптации к различным видам нагрузки;
  • Режим сохранения: динамическая запись 16-битовых данных по температуре на SD-карту.

Возникли вопросы по товару?

Роман Ряполов

Здравствуйте! Меня зовут Роман Ряполов. Я руководитель отдела «Термографическое оборудование».

Готов ответить на все ваши вопросы по товару «Подвес CL2-640B + Gimbal». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Параметр

HL2-640A/B (с измерением температуры)

CL2-640A/B (без измерения температуры)

Температурная чувствительность

0.05°С при 30°С

Частота кадров

50 Гц / 60 Гц

50 Гц / 60 Гц

Оптический фокус

Фокусное расстояние 25 мм, фиксированный фокус
(на расстоянии 10 м свободный фокус)

Фокусное расстояние 25 мм, фиксированный фокус
(на расстоянии 10 м свободный фокус)

Цифровое масштабирование

4x, 8x, 16х

4x, 8x

Тип детектора

Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов

Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов

Спектральный диапазон

7 ¸ 14 мкм

7 ¸ 14 мкм

Поле зрения

25° × 18.7°

25° × 18.7°

Мгновенное поле зрения (IFOV)

0.68 мрад

0.68 мрад

Диапазон измерения температуры

-20°С ¸ +150°С

Погрешность

±2°С или ±2% от показаний

Автоматическое отслеживание
максимальной температуры

Автоматический захват максимальной температуры и
отображение этих данных на дисплее в реальном времени

GPS-координаты (дополнительно)

GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами

GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами.

Представление изображений



Полный видеосигнал

Полный видеосигнал NTSC / PAL

Полный видеосигнал NTSC / PAL

Палитра

Белый-горячий / черный-горячий / "горячее железо"

Белый-горячий / черный-горячий / "горячее железо"

цифровая видеокамера



Разрешение

2 мегапикселя (A) или 16 мегапикселей (B)

2 мегапикселя (A) или 16 мегапикселей (B)

Частота

1080px30

1080px30

Масштабирование

10-кратное оптическое масштабирование

10-кратное оптическое масштабирование

Оптический фокус

Автоматическая и ручная фокусировка

Автоматическая и ручная фокусировка

Параметры окружающей среды



Температура окружающей среды

-20°С ¸ +50°С

-20°С ¸ +50°С

Температура хранения

-40°С ¸ +70°С

-40°С ¸ +70°С

Относительная влажность

Рабочая и хранения от 10% до 95% без конденсации

Рабочая и хранения от 10% до 95% без конденсации

Подвеска



Точность позиционирования

±0.01°

±0.01°

Диапазон перемещений

По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°

По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°

Интерфейс управления

ШИМ / S-BUS / последовательный порт

ШИМ / S-BUS / последовательный порт

Сохранение данных

Запись 16-бит. радиометр. ИК-изображений на SD-карту

Запись ИК-изображений и видео на SD-карту

электропитание



Рабочее напряжение

11 ¸ 50 В

11 ¸ 50 В

Средняя потребляемая мощность

12 Вт

12 Вт

размеры и вес



Размеры

100 x 88 x 67 мм

100 x 88 x 67 мм

Вес

£360 г

£360 г
