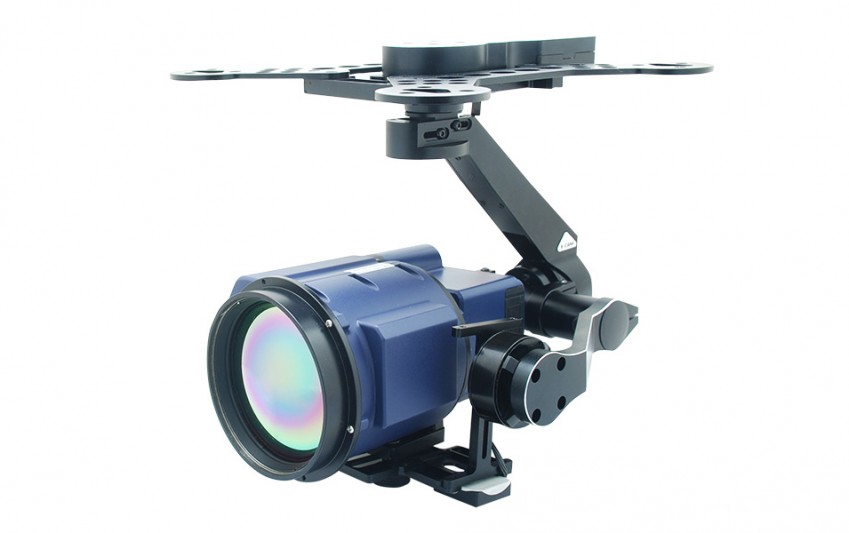

Подвес Gimbal с тепловизионным модулем HL-640KZ

Тепловизор с двумя полями зрения на подвесе Gimbal
Артикул: 22740
Снят с производства
Подвес HL-640KZ + Gimbal
описание в pdf

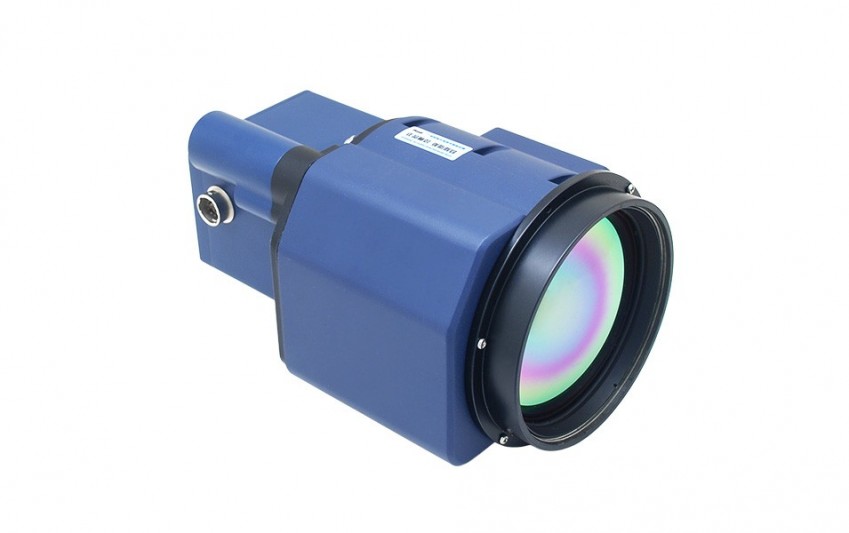

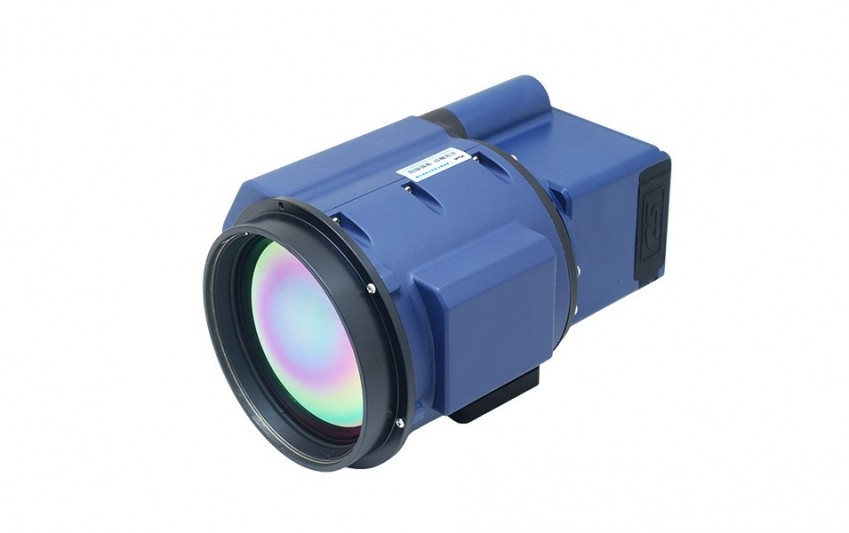

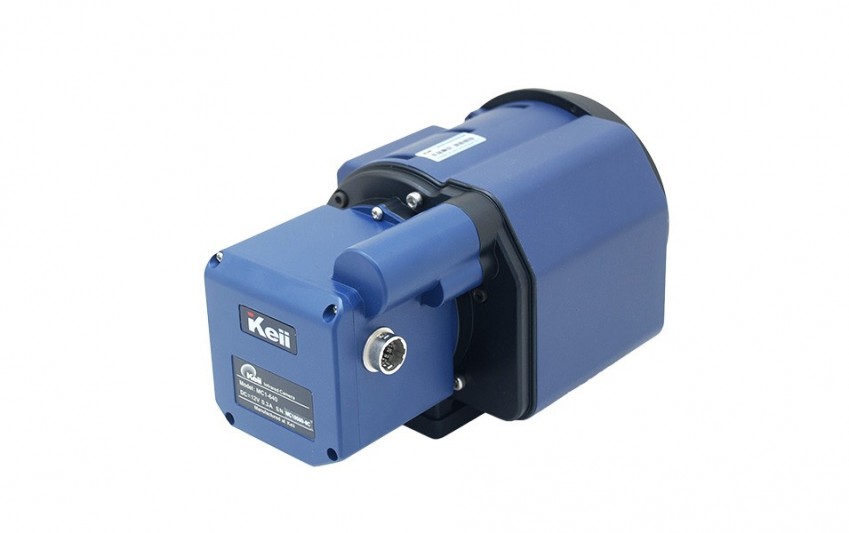

Радиометрический тепловизионный модуль HL-640KZ с двумя полями зрения на базе неохлаждаемого микроболометра с разрешением 640×480 пикселей. Модуль установлен на подвес Gimbal, разработанным специально для установки на БПЛА. Идентифицирует человека на расстоянии до 800 метров.

БПЛА с тепловизионным модулем на трёхосевом подвесе может дооснащаться GPS-модулем, модулем передачи HD изображений и цифровых данных, дополнительным устройством наблюдения и контроля с двумя HD экранами высокой яркости, пультом управления с большим ЖК-экраном, дополнительными аккумуляторами.

Тепловизионный модуль

  • Специально разработан для легких БПЛА;
  • Запись в реальном масштабе времени 16-битовых радиометрических данных;
  • Детектор с разрешением 640x480 пикселей;
  • Наложение в реальном времени географических данных и координат, синхронизация записи;
  • Измеряет температуру объектов в диапазоне от -20°С до +150°С;
  • Цифровое масштабирование 2х, 4x, 8x, 16х.

Трёхосевой подвес

  • Точность управления позиционированием: ±0.01°;
  • Диапазон перемещений: тангаж +30° до -90°, рыскание ±320°, крен +90°до -50°;
  • Интерфейс управления: ШИМ/ S-BUS/последовательный порт;
  • Возможность адаптации к различным видам нагрузки;
  • Режим сохранения: динамическая запись 16-битовых данных по температуре на 64 ГБ SD-карту.

Варианты применения

Применение подвеса с тепловизоров

Технические характеристики Подвес HL-640KZ + Gimbal

Технические характеристики

Параметр

Температурная чувствительность

0.05°С при 30°С

Оптический фокус

Электрическая фокусировка / автоматическая фокусировка

Цифровое масштабирование

2х, 4x, 8x, 16х

Тип детектора

Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов

Частота кадров

50 Гц / 60 Гц

Спектральный диапазон

7 ¸ 14 мкм

Поле зрения

30.4°× 23.1° / 7.8°× 5.8°, время переключения объектива ≤2 с

Мгновенное поле зрения (IFOV)

0.272 мрад / 1.08 мрад

Фокусное расстояние ИК объектива

20 мм / 80 мм

Диапазон измерения температуры

-20°С ¸ +150°С

Погрешность

±2°С или ±2% от показаний

Автоматическое отслеживание
максимальной температуры

Автоматический захват максимальной температуры и отображение этих данных на дисплее в реальном времени

GPS-координаты (дополнительно)

GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции.
Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами

Представление изображений

Полный видеосигнал

Полный видеосигнал NTSC / PAL

Палитра

Белый-горячий / черный-горячий / "горячее железо"

размеры и вес

Размеры

115 x 99 x 90 мм

Вес

£710 г

Параметры окружающей среды

Температура окружающей среды

-20°С ¸ +50°С

Температура хранения

-40°С ¸ +70°С

Относительная влажность

Рабочая и хранения от 10% до 95% без конденсации

стандартная комплектация

Тепловизионный модуль HL-640KZ

Дисковое ЗУ 16 Гб

Объектив с 2 полями зрения

Инструкция по быстрому запуску

Интегрированный кабель

Сертификат соответствия

SD-карта 32 Гб

Гарантийный талон

Считыватель карт

Портативный кейс
