FLIR

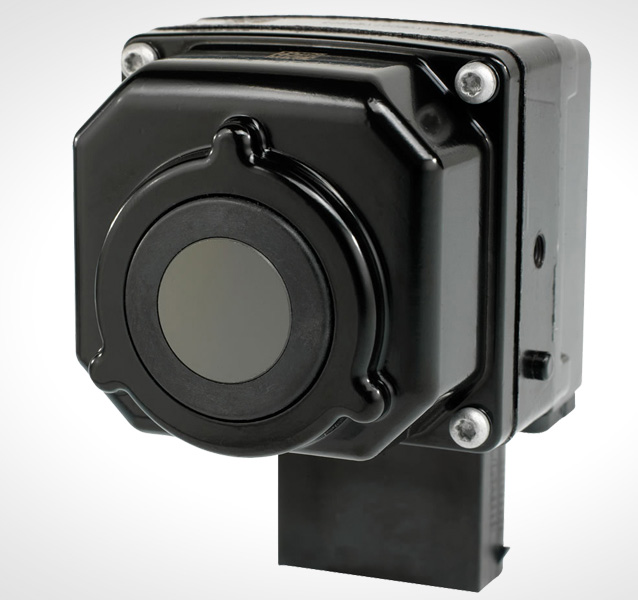

Тепловизор FLIR PathFindIR

Тепловизионная система ночного видения FLIR PathFindIR представляет собой компактную тепловизионную камеру, которая значительно снижает риски, связанные с вождением в ночное время. Это не замена фар, тепловизор служит для улучшения видимости на дороге, подходит к любому автомобилю, можете установить его даже на жигули.

Тепловизионная система ночного видения для транспорта

Автомобильная тепловизионная камера для улучшения видимости на дороге

PathFindIR - это компактный автомобильный тепловизор, который снижает риски столкновений с людьми, животными и другими препятствиями на дороге при вождением ночью и в условиях плохой видимости. Камера позволяет водителям видеть гораздо дальше и чётче, чем при свете обычных фар. Система ночного вождения PathFindIR выводит на экран автомобильного монитора тепловизионное изображение местности в режиме реального времени без дополнительного источника освещения и при любой скорости автомобиля.

PathFindIR: дальность обзора с объективом 19 мм

Дальность обзора тепловизора PathFindIR

Тепловизор PathFindIR помогает обнаружить и распознать потенциальные опасности на дороге в полной темноте, дыму, дожде и в снегопад. Тепловизор легко можно установить своими руками, сама камера крепится под решетку радиатора, протягиваете кабель в салон, подключаете к монитору GPS навигатора, запитываете от прикуривателя и ночное видение BMW Night Vision в вашем автомобиле установлено.

PathFindIR можно устанавливать на легковые автомобили, вредорожники, военные транспортные средства, спецтехнику или адаптировать для использования на коммерческих автомобилях, например, на траках. При движении по ночной загородной или лесной дороге система позволяет увидеть тепловой контур человека или животного на расстоянии до 310 метров.

Что видит водитель с тепловизором PathFindIR и без

Матрица и объектив

Микроболометр с разрешением 320 х 240 пикселей. Этого достаточно, чтобы получать чёткие видеоизображения, которые могут выводиться фактически на любой дисплей с поддержкой составного видеосигнала. Изображение с PathFindIR позволяет водителю видеть рельеф местности, водоёмы и лужи, ямы, деревья, дорожную разметку. Лучше всего на общем фоне прорисовываются тёплые объекты, которые и представляют опасность на дороге: автомобили, пешеходы, животные. Тепловизор видит их даже через листву и кустарники на обочине дороги. PathFindIR оснащается 19-миллиметровым широкоугольным объективом с углом обзора (36°). Прибор ночного вождения PathFindIR видит встречные автомобили на расстоянии до 880 метров, это в четыре раза превышает видимость в сфете фар. Камера не засвечивается светом фар встречных машин.

Герметичный надёжный корпус

Тепловизор ПатФайндер компактен и легко устанавливается за решеткой радиатора. Корпус имеет особо прочную конструкцию. Камера хорошо защищена от влажности, проникновения воды и пыли, агрессивного воздействия соляных регентов, нефтепродуктов. PathFindIR можно мыть из шланга, смело заезжайте на мойку, ваш тепловизор после помывки машины не перестанет работать. Объектив камеры защищён дополнительным сверхпрочным стеклом, стойким к истиранию песком и выдерживающим попадание небольших камней. Система ночного вождения PathFindIR прекрасно адаптирована для работы в суровых российских условиях, диапазон рабочих температур от -40°C до +80°C.

Всевидящее око тепловизора защищено и от грязи, камера оснащена бачком и насосом омывателя для принудительной очистки стекла. Предусмотрели разработчики и обогрев, чтобы не образовывалась наледь на защитном стекле, устройство имеет встроенный нагреватель. Он включается автоматически, когда датчик температуры определяет, что за бортом температура ниже +4°C, отключается, когда температура поднимается выше +6°C. Работу обогревателя тестировали в разных условиях, он хорошо справляется с образованием наледи толщиной до 2 мм в течение 15 минут при температуре -30°C и скорости встречного ветра 100 км/час.

Малый вес и скромные габариты

Система ночного вождения от FLIR очень компактна (5,8 x 5,7 x 7,2 см), весит всего 360 граммов. Это позволяет легко устанавливать её на любое транспортное средство. PathFindIR можно разместить на автомобиле за радиаторной решеткой, установить в бампер автомобиля или в любом другом месте, где вам будет удобно. PathFindIR при грамотной установке практически незаметен.

BMW Night Vision

BMW Night Vision

Комплектация

В комплектации есть всё необходимое для установки и подключения тепловизора. Основной кабель с разъемом BNC подходит для подключения к большинству стандартных мониторов. В комплект может быть включен 7-дюймовый ЖК-дисплей с солнцезащитным козырьком и кронштейном крепления.

Дополнительно можно заказать 6-метровый кабель для подачи питания на устройство PathFindIR и видеосигнала в пассажирский салон. Одним концом кабель подключается к устройству PathFindIR. На другом конце он имеет 2 провода, которые могут подключаться к шине питания автомобиля, как это необходимо пользователю, а также видеокабель с байонетным коннектором, который подходит к видеоразъёмам большинства стандартных мониторов.

Видео: установка тепловизора PathFindIR на BMW X5

Устанавливается на транспортные средства

  • Легковые автомобили
  • Внедорожники
  • Вездеходы и снегоходы
  • Бронированные VIP автомобили
  • Междугородные и туристические автобусы
  • Большегрузный транспорт и транспорт, перевозящий опасные грузы
  • Карьерная техника
  • Мобильные лаборатории
  • Автомобили охраны, патрулирования, инкассаторские машины
  • Автомобили силовых служб
  • Пожарная техника
  • Автомобили служб спасения
  • Железнодорожный транспорт

Инструкции и брошюры для Тепловизор FLIR PathFindIR

Возникли вопросы по товару?

Александр Кудрявцев

Здравствуйте! Меня зовут Александр Кудрявцев. Я руководитель отдела «Системы безопасности».

Готов ответить на все ваши вопросы по товару «Тепловизор FLIR PathFindIR». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Формирование изображения
Тип датчика FPA, неохлаждаемый микроболометр
Спектральный диапазон от 8 до 14 мкм
Зона обзора 36° (Г) x 27° (В) с 19-милиметровыми линзами
Разрешение 324 x 256 пикселов
Мгновенный спектр обзора (IFOV) 2 мрад
Теплочувствительность 100 мK при +25°C
Частота обновления изображения 8.3 Гц PAL или 7.5 Гц NTSC
Настройка резкости изображения Автоматическая (от 25 мм до бесконечности)
Обработка изображения Цифровое улучшение деталей (DDE)
Система
Время до появления изображения < 2 секунд
Автоматический нагреватель Срабатывает когда температура окна опускается ниже +4°C
Видеовыход Композитный видеосигнал RS170 EIA/NTSC или CCIR/PAL, 75Ом
Тип коннектора BNC
Питание
Требования 6 - 16 В постоянного тока
Потребление 2 Вт (в нерабочем режиме)
6 Вт максимально (с включенным нагревателем окна)
Условия эксплуатации и хранения
Рабочая температура от -40°C до +80°C
Температура хранения от -57°C до +105°C (не рекомендуется длительное хранение при температуре свыше +40°C поскольку это уменьшает строк эксплуатации)
Влажность 6,500 часов при относительной влажности 81%, температуре +25°C и солевом тумане. Отвечает требованиям стандарта IEC 60068-2-11Ka
Песок/пыль Mil-Std810
Обледенение Нагреватель удаляет слой льда толщиной 2 мм в течение 15 минут при температуре -30°C и скорости ветра до 100 км/ч
Герметичность Герметически закрытый корпус
Ударная нагрузка 5 ударов с пиковой нагрузкой 30g в двух направлениях по трем осям (30 в сумме) продолжительностью 11 мс; протестировано в соответствии с требованиями стандарта IEC 60068-2-27Ea
Вибрация IEC 60068-2-64
Физические параметры
Вес 360 г
Размеры 57.4 мм × 56.1 мм × 71.4 мм (+ коннектор длиной 28.7 мм)

Файлы для Тепловизор FLIR PathFindIR

Отзывы к Тепловизор FLIR PathFindIR

Ваша оценка

Добавить отзыв

Оценка покупателей

0 отзывов

Пока нет отзывов.

Обсуждение Тепловизор FLIR PathFindIR

  • Добрый день, возможно ли приобрести стекло для автомобильного тепловизора FLIR PathFindIR?

    ответить
    Ян 26.09.2018
    • Александр Кудрявцев

      Производитель этого тепловизора не поставляет запасные стёкла, но у нас могут быть аналоги. Для уточнения просим связаться с Отделом «Системы безопасности» по телефону: +7 (495) 775-75-25 (добавочный 314).

      ответить
      Александр Кудрявцев, Пергам 27.09.2018
  • FLIR PathFindIR. Добрый день, какова дальность видимости в ночное время на прямолинейном километровом участке, с какого расстояния начинается определение и на каком распознавание движущихся и не движущихся объектов (упавшее дерево, сбитое животное)?

    ответить
    Андрей 01.04.2016
    • Андрей, добрый день! Благодарим Вас за обращение в нашу компанию!

      Автомобильные тепловизоры для помощи в вождении способны обнаружить человека на расстояниях до 300 метров. В некоторых моделях есть функция автоматической детекции людей с подачей звукового сигнала и выделения человека в яркую рамку на экране монитора.

      Неподвижные предметы (упавшее дерево) также можно обнаружить с помощью тепловизора. Тут по дальности нельзя также четко ответить, так как есть большая зависимость от размеров предметов и их теплового контраста с окружающей средой. В среднем, предметы видно дальше чем свет фар до 2-х 3-х раз, но еще раз повторюсь, многое зависит от теплового контраста.

      При желании, мы можем провести с Вами тестовую поездку с использованием тепловизора.

      ответить
      Пергам 01.04.2016
  • Хочу приобрести дополнительно к FLIR PathfindIR 6 метровый кабель. Как это можно сделать?

    ответить
    Геннадий 07.05.2015
    • Будем рады Вам помочь!
      Для заказа аксессуаров или приборов просто позвоните нам +7(495)775-7525 или напишите e-mail security@pergam.ru

      ответить
      Пергам 07.05.2015
