FLIR Vue — тепловизионный модуль

Тепловизионный модуль для беспилотных летательных аппаратов
Артикул: 22257
Поставка прекращена
Гарантия производителя:
12 месяцев

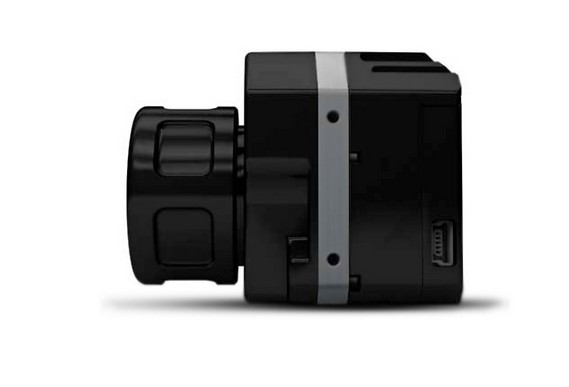

FLIR Vue
описание в pdf

Мини тепловизор для дрона

Применение тепловизоров на летательных аппаратах (дронах) для самых различных задач доказало свою эффективность. Но есть много задач, где пилотируемый большой и дорогой летательный аппарат применять нецелесообразно и дорого. Тепловизоры на БПЛА могут применять для целого ряда задач: поисково-спасательные операции, диагностика подстанций и линий электропередач, мониторинг скота, сельское хозяйство, диагностика критичных инфраструктурных объектов, трубопроводов, оперативно-розыскные и аварийно-спасательные мероприятия и множество других.

FLIR Vue не требует интеграции, прост в установке

Рынок коммерческих беспилотных летательных аппаратов очень бурно развивается. Дроны стали доступными. Однако, большинство существующих тепловизоров требуют дополнительной интеграции, что затрудняет их использование. Эту проблему решила компания FLIR с новой линейкой FLIR Vue. Питание этих модулей и вывод видео информации осуществляется через обычный мини USB разъем, которым пользуются тысячи и тысячи энтузиастов беспилотников для подключения наиболее популярных моделей экшен камер. FLIR Vue можно подключать к дрону как любое другое plug-and-play устройство.

Модули FLIR Vue можно использовать с популярными моделями передатчиков видеосигнала. Дополнительная информация о настройках модуля выводится на экран внешнего устройства. Вес тепловизионного модуля всего 72 грамма, это положительно сказывается на продолжительности полета.

Комплектация и цена

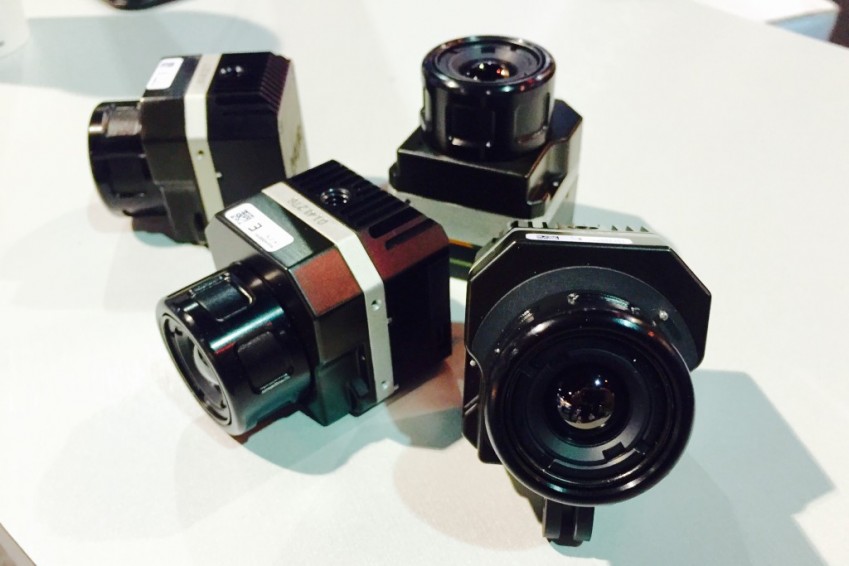

Модули доступны с двумя размерами детекторов 336×256 или 640×480 пикселей. Модель с разрешением 336 пикселей может быть с объективами 7, 13 или 19 мм, а модель с разрешением 640 пикселей вы можете выбрать с одним из объективов 9, 13, или 19 мм.

Технические характеристики FLIR Vue

Технические характеристики FLIR Vue™

Обзор характеристик тепловизионного модуля Vue

Тепловизионный модуль

Неохлаждаемый болометр VOx

Разрешение

640x512

336x256

Варианты объективов

9 мм; 69° x 56°
13 мм; 45° x 37°
19 мм; 32° x 26°

7.5 мм; 62° x 49°
9 мм; 35° x 27°
13 мм; 25° x 19°

Спектральный диапазон

7.5 - 13.5 мкм

Частота кадров (экспортное ограничение)

30 Гц (NTSC); 25 Гц (PAL)

Без экспортных ограничений

7.5 Гц (NTSC); 8.3 Гц (PAL)

Массогабаритные характеристики

Размеры

2.26" x 1.75" (с объективом)

Вес

3.25 - 4 унций (Зависит от конфигурации)

Крепление

Два  монтажных отверстия на каждой стороне M2x0.4 и одно крепление под штатив 1/4-20 на верхней поверхности

Управление обработкой и отображением видео

Оптимизация изображения для БПЛА

Да

Динамическое улучшение изображения (DDE)

Да – Настраивается через графический интерфейс

Инвертирование изображения

Да – Настраивается через графический интерфейс

Инвертирование ч/б изображения и цветовые палитры

Да – Настраивается через графический интерфейс

Интерфейсы

Input Power (макс 2.5 А при срабатывании калибровочной шторки)

4.0 - 6.0 В постоянного тока

Энергопотребление в стационарном режиме

<1.2 Вт

˜1.0 Вт

Допустимые условия эксплуатации

Диапазон рабочих температур

-20°C до +50°C

Диапазон температур хранения

-55°C до +95°C

Рабочая высота

До +40,000 футов

Отзывы FLIR Vue

Пока нет отзывов.

Обсуждение FLIR Vue

Добрый день! Детектор с каким размером пикселя применен в данном модуле?

Виталий    29.08.2018
ответить

Модуль FLIR Vue под санкциями и запрещён к ввозу в РФ. Рекомендуем рассмотреть наш отечественный аналог Axion Uncooled. Возможна его поставка без объектива с матрицами 640х480 с размером пикселя 17 мкм или 384х288 с размером пикселя 25 мкм. В отличие от FLIR Vue наш модуль имеет частоту кадров 25 к/с, у FLIR она составляет 9к/с. Для уточнения можно связаться с оделом «Системы безопасности». Телефон: +7 (495) 775-75-25 доб. 314

Пергам    30.08.2018
ответить
