Подвес HL-640L + Gimbal

Name: Подвес HL-640L + Gimbal
Brand: Keii
SKU: 22738
Availability: OutOfStock

Подвес с тепловизором для лёгких БПЛА

Код товара: 22738

Поставка прекращена

Подвес HL-640L + Gimbal

описание в pdf

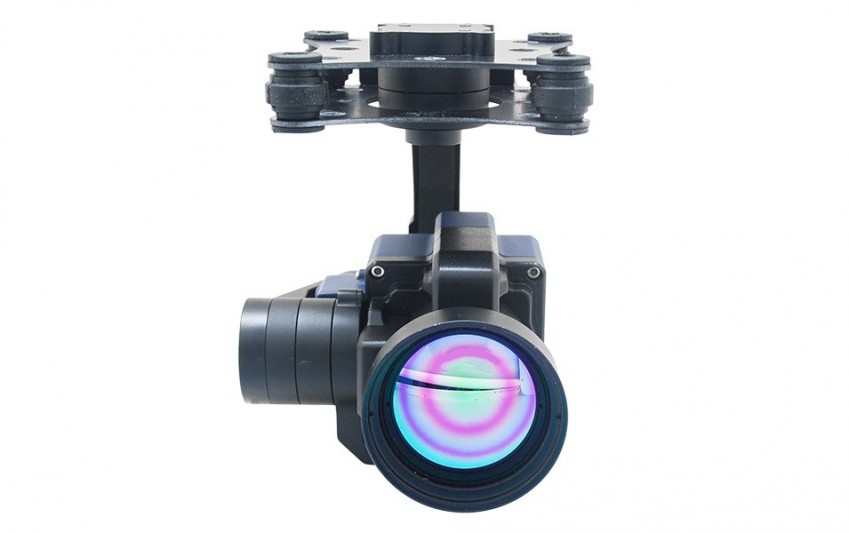

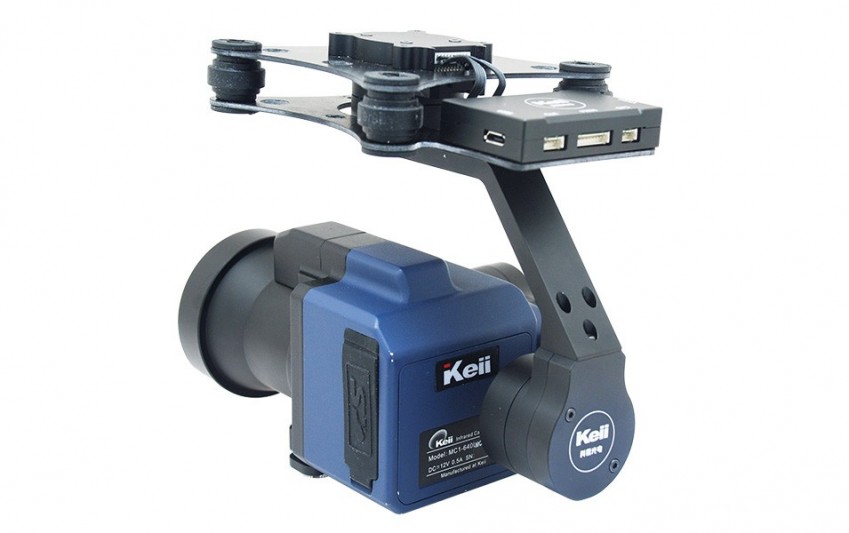

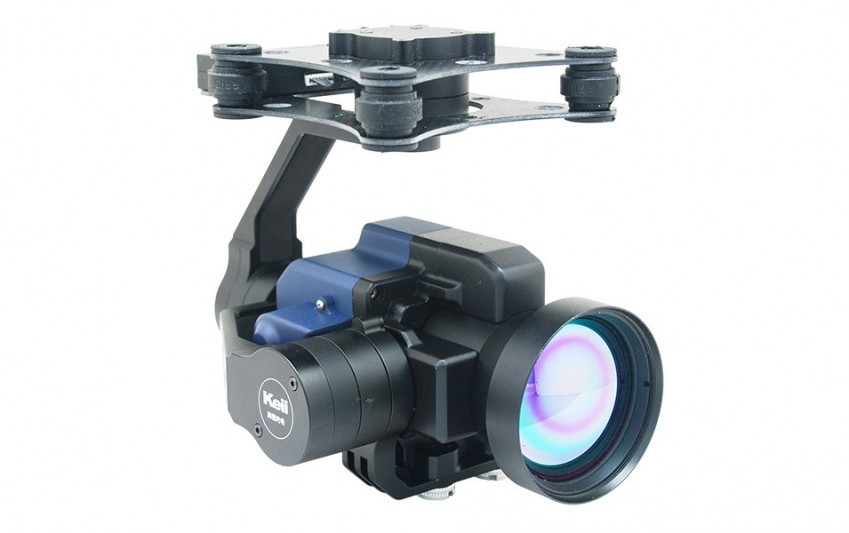

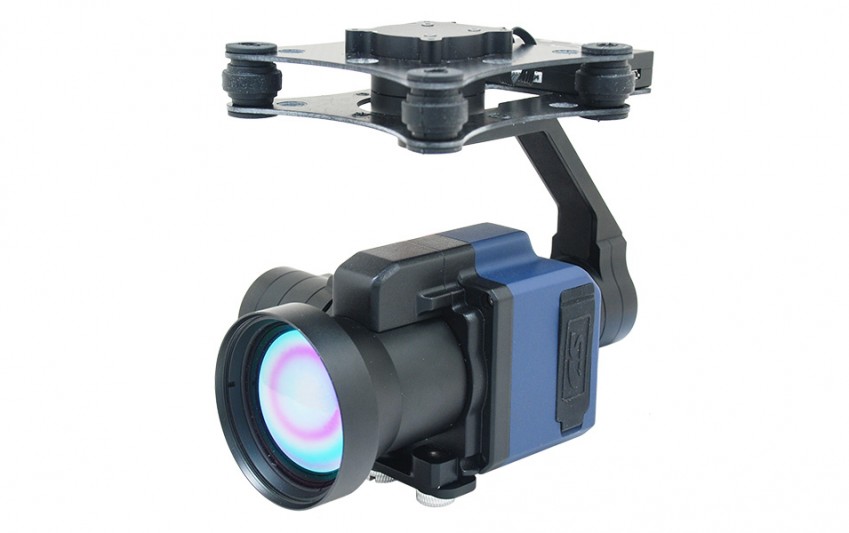

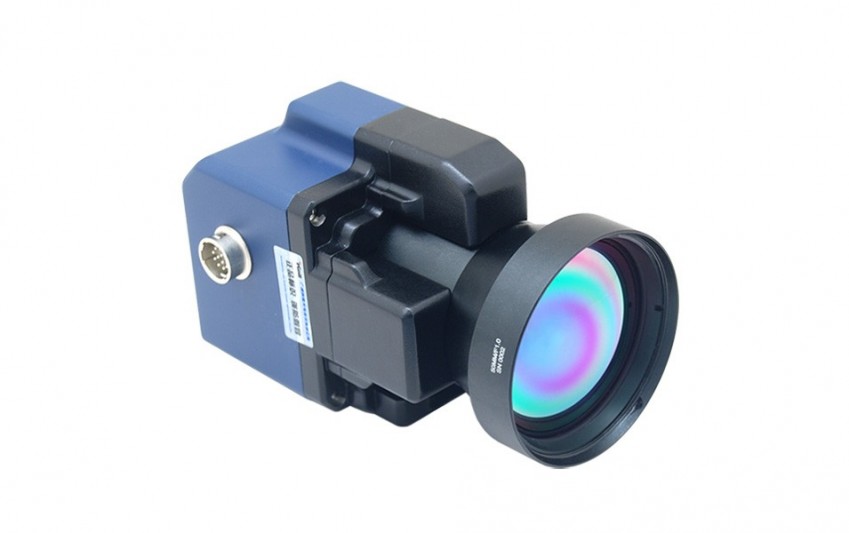

Тепловизор HL-640L c 50 мм объективом на подвесе Gimbal для беспилотных летательных аппаратов. Применяется для визуальной инспекции зданий, промышленных объектов, электрооборудования и линий электропередач. Измеряет температуру объектов в диапазоне от -20°С до +150°С, погрешность измерений ±2°С.

Тепловизор получил матрицу с разрешением 640×480 пикселей, этого более чем достаточно для получения отчётливого тепловизионного изображения обследуемого объекта. Есть функция автоматического определения места с максимально высокой температурой, что очень удобно при обследовании ЛЭП. Квадрокоптер с тепловизором быстро определяет места повреждения изоляторов и самих проводов, снижает риск аварийных ситуаций.

Тепловизоры для БПЛА

Тепловизионное обследование ЛЭП

Особенности подвесов с тепловизорами

Системы предназначены для установки на легких БПЛА, вес ≤325 г (без подвески); ≤660 г (с подвеской).
Поддержка ШИМ, S-BUS и последовательного интерфейса.
50 мм объектив с электрической фокусировкой (автофокусировка), дистанционное нацеливание на объект.
Эквивалентная шуму разность температур (NETD): 50 мК, диапазон измерения температуры: от-20 до +150°С, погрешность: ±2°С
Температура окружающей среды: -20°С ¸ +50°С, исполнение корпуса IP54.
Измерение и запись 16-битового радиометрического ИК изображения.
Интеллектуальная динамическая настройка цветовой температуры.
Частота кадров 50 Гц, частота кадров при полной динамической записи 20 Гц.
Возможность изменения цветовой палитры с помощью пульта управления.
Доступен модуль GPS-приемника для определения положения БПЛА.
Привязка к GPS-координатам заголовков файлов изображений и видео, высокая эффективность управления данными.
Технология компании Keii, позволяющая отображать изображения в режиме цифрового улучшения деталей.
Дополнительный выход HDMI HD с интерфейсом HDMI, HD-разрешение 1920×1080, возможность подключения приемника и передатчика HD-изображений.

Технические характеристики Подвес HL-640L + Gimbal

Технические характеристики

Параметр	HL-640L (с измерением температуры)	CL-640L (без измерения температуры)
Температурная чувствительность	0.05°С при 30°С	–
Частота кадров	50 Гц / 60 Гц	50 Гц / 60 Гц
Оптический фокус	50 мм, электрическая фокусировка (автофокусировка)	50 мм, электрическая фокусировка (автофокусировка)
Цифровое масштабирование	4x, 8x, 16х	4x, 8x
Тип детектора	Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов	Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов
Спектральный диапазон	7 ¸ 14 мкм	7 ¸ 14 мкм
Поле зрения	12° × 9°	12° × 9°
Мгновенное поле зрения (IFOV)	0.34 мрад	0.34 мрад
Диапазон измерения температуры	-20°С ¸ +150°С	–
Погрешность	±2°С или ±2% от показаний	–
Автоматическое отслеживание максимальной температуры	Автоматический захват максимальной температуры и отображение этих данных на дисплее в реальном времени	–
GPS-координаты (дополнительно)	GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами	GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами.
Представление изображений
Полный видеосигнал	Полный видеосигнал NTSC / PAL	Полный видеосигнал NTSC / PAL
Палитра	Белый-горячий / черный-горячий / "горячее железо"	Белый-горячий / черный-горячий / "горячее железо"
Параметры окружающей среды
Температура окружающей среды	-20°С ¸ +50°С	-20°С ¸ +50°С
Температура хранения	-40°С ¸ +70°С	-40°С ¸ +70°С
Относительная влажность	Рабочая и хранения от 10% до 95% без конденсации	Рабочая и хранения от 10% до 95% без конденсации
Класс защиты	IP54	IP54
Подвеска
Точность позиционирования	±0.01°	±0.01°
Диапазон перемещений	По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°	По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°
Интерфейс управления	ШИМ / S-BUS / последовательный порт	ШИМ / S-BUS / последовательный порт
Сохранение данных	Запись 16-бит. радиометр. ИК-изображений на SD-карту	Запись ИК-изображений и видео на SD-карту
электропитание
Рабочее напряжение	11 ¸ 50 В	11 ¸ 50 В
Средняя потребляемая мощность	6 Вт	6 Вт
размеры и вес
Размеры	112 x 61 x 72 мм	112 x 61 x 72 мм
Вес	£325 г / £660 г (с подвеской)	£325 г / £660 г (с подвеской)
