Импульсный кабельный рефлектометр BAUR IRG 4000 купить в Пергам
Baur

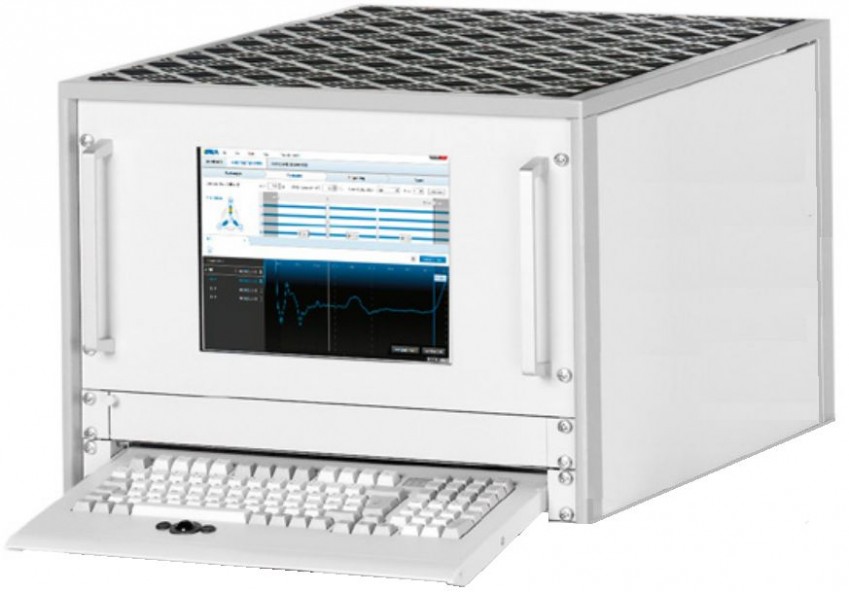

Импульсный рефлектометр BAUR IRG 4000

Цифровой кабельный рефлектометр для локализации дефектов низковольтных кабелей
Артикул: 22770
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Рефлектометр BAUR IRG 4000
описание в pdf

Кабельный рефлектометр для определения мест повреждения кабеля

IRG 4000 - импульсный рефлектометр для поиска повреждений кабелей в однофазных и трехфазных кабельных системах. Кабельный рефлектометр IRG 4000 - это оптимальный выбор для определения дефектов кабеля на всех уровнях напряжения. Удобный для пользователя прибор поддерживает функции интеллектуального автоматизированного поиска мест повреждения кабеля, например, по методу SIM/MIM (в сочетании с генератором импульсного напряжения). А благодаря измерительному диапазону свыше 1000 км возможен автоматический поиск мест повреждений в кабелях большой длины.

Рефлектометр IRG 4000 интегрируется в системы для локализации дефектов кабеля (Syscompact или мобильную электротехническую лабораторию), прежде всего, как одно- или трехфазная система. Он может также использоваться для управления системами СНЧ-испытаний и диагностики. Мощный промышленный ПК и улучшенные параметры измерения позволяют точно определять места повреждений любых типов кабелей.

Определение мест повреждений в кабельных линиях

Точное определение мест повреждений в кабельных линиях при минимальных затратах

  • Простота в управлении за счёт интуитивно понятного интерфейса;
  • Максимальная точность при высоком разрешении и с высокой частотой дискретизации;
  • Точные методы определения мест повреждений кабеля для всех типов повреждений.

Для определения мест повреждений кабеля используются как проверенные временем и постоянно совершенствуемые методы, так и новый метод Conditioning-SIM/MIM (предлагается только для систем titron), позволяющий быстро и эффективно определить местоположение трудно локализуемых повреждений во влажной среде. Технология SIM/MIM с 20 рефлектометрическими измерениями на один высоковольтный импульс позволяет выбрать наиболее качественную рефлектограмму для очень точного расчета расстояния до повреждения.

Методы определения мест повреждений кабеля

  • Измерение сопротивления изоляции до 1000 В;
  • TDR: метод импульсной рефлектометрии (1- и 3-фазный);
  • Отображение огибающих кривых для заплывающих повреждений — позволяет отследить и сохранить даже минимальные изменения импеданса;
  • SIM/MIM: метод вторичного импульса/мультиимпульсный метод с импульсным напряжением или в режиме постоянного напряжения НОВИНКА: 20 рефлектометрических измерений на один высоковольтный импульс;
  • Conditioning-SIM/MIM (для titron): метод обработки повреждения с последующим измерением SIM/MIM;
  • ICM: метод импульсного тока с импульсным напряжением или в режиме постоянного напряжения;
  • Decay: метод затухающего сигнала;
  • 3-фазные методы развязки по току (опция) для определения мест повреждения кабеля в разветвленных кабельных сетях.

Краткие характеристики

  • Автоматическое распознавание конца кабеля и места повреждения;
  • Автоматическое сохранение всех данных измерений;
  • Число рефлектограмм, способных храниться в памяти прибора: более 100 000;
  • Интерфейс для банков данных GIS (опция);
  • Электрическая прочность до CAT II/600 В в сочетании с соединительным кабелем TDR* до CAT IV/600 В;
  • Возможность комбинирования с другими системами испытания и диагностики кабелей BAUR (для монтажа в мобильную электротехническую лабораторию).

Новая концепция интуитивного управления

Современный интуитивно понятный интерфейс не требующий длительной подготовки. Оптимальная поддержка пользователя благодаря ассистенту по оптимизированному определению повреждений Smart Cable Fault Location Guide. BAUR GeoBase Map: уникальная комбинация дорожных карт с маршрутами прохождения кабельных трасс, определение местоположения системы по GPS, отображение на карте кабельных участков и повреждений.

Cable Mapping Technology CMT: обзор кабельной арматуры и повреждений пропорционально длине кабеля. Все данные о кабельном участке, такие как географическое положение, класс напряжения, муфты, результаты предыдущих измерений и т. д. сохраняются автоматически с возможностью их просмотра в любое время. Быстрое и простое создание наглядных и точных протоколов измерений — с возможностью свободного выбора логотипа фирмы, с размещением комментариев и изображений кривых измерения.

Интерфейс управление

Удобство в работе и онлайн техподдержка

  • Привычное удобное управление с помощью мыши и клавиатуры;
  • Хорошо зарекомендовавшая себя операционная система, начиная с Windows 7;
  • Возможность установки офисных программ, таких как пакет MS Office, внутренних систем планирования ресурсов предприятия, геоинформационных систем и веб-приложений;
  • Стандартные разъемы позволяют подключать любые принтеры, ноутбуки и носители данных;
  • Интерфейс для геоинформационных систем позволяет осуществлять обмен данными кабелей между Вашим банком данных GIS и системным программным обеспечением BAUR;
  • Оперативная техническая поддержка через Интернет: служба клиентской поддержки BAUR с вашего разрешения может получить доступ к компьютеру Вашей системы, идентифицировать проблему и быстро найти подходящее решение. В процессе поиска повреждений ваши специалисты-метрологи могут связаться с выполняющими измерение сотрудниками на местах и помочь им в оценке результатов измерения (возможно потребуется лицензия на ПО для удаленного доступа к рабочему столу).

Если вам нужен надёжный рефлектометр для различных диапазонов измерений, который не только стабильно работает, но и безошибочно определяет любые дефекты кабельных линий, IRG 4000 - отличный выбор. Всё оборудование компании BAUR производится на единственном заводе, раположенном в одноимённом австрийском городке в горах. Никакой китайской сборки, каждый прибор и любая деталь и аксессуар проверяются вручную инженерами БАУР.
