Система мониторинга CB Watch 3

Решение для мониторинга высоковольтных выключателей
Артикул: 23028
Цена по запросу
Поставляется в минимальные сроки
Система мониторинга CB Watch 3
описание в pdf

Автоматизированная система мониторинга высоковольтных выключателей

CB Watch 3 подходит для большинства высоковольтных выключателей, обеспечивает постоянный контроль состояния выключателей, проверяет включаемость, обнаруживает снижение производительности, измеряет давление и температуру, обнаруживает утечки газа и многое другое. При обнаружении неисправности в высоковольтном устройстве, система автоматически посылает аварийный сигнал на станцию дистанционной диагностики.

Все менеджеры по энергооборудованию знают, насколько важны трансформаторы, и понимают риск, стоимость и последствия, которые влечёт за собой отказ. Теперь они уделяют особое внимание высоковольтным выключателям, которые могут иметь столь же большое значение, если они не сработают и не изолируют трансформатор в случае, когда реле защиты определяет неисправность.

Поскольку средний возраст парка выключателей по всему миру составляет более 30 лет, а бюджеты на эксплуатацию ежегодно сокращаются, многие менеджеры оборудования ищут пути перехода от обслуживания выключателей на основе времени к обслуживанию по их состоянию, что также должно положительно отразится на их доступности надежности.

CB Watch 3 — компактное модульное решение для мониторинга в режиме онлайн, подходящего для большинства высоковольтных выключателей. Благодаря модульному дизайну, устройство может иметь разный функционал мониторинга в зависимости от потребностей, от простейшей конфигурации (например, только мониторинг газа) до самой комплексной для критических выключателей.

CB Watch 3 регистрирует информацию с помощью бесконтактных датчиков и контролирует ключевые диагностические параметры, некоторые из них — во время каждой операции с выключателем, а другие — постоянно. Оно отслеживает значительные изменения в работе и анализирует выключатель, оценивая риск для различных контролируемых функций по шкале от 1 до 5.

Оно своевременно выявляет необходимость технического обслуживания механических элементов или замены дугогасительного контакта, что снижает потребность в дорогостоящих отключениях и осмотрах по графику. Это позволяет использовать более экономически эффективный и менее реактивный подход и проводить техническое обслуживание «по мере необходимости».

В условиях строгого надзора за использованием газа SF6 по всему миру, повышения требований к экологической отчетности и даже возможных штрафов, точное раннее обнаружение небольших утечек газа имеет большое значение. Последнее поколение цифровых газовых датчиков, устойчивых к ЭМС, используется для обнаружения утечек до 0,1% в год и прогнозирования необходимости дозаправки до достижения пороговых уровней и до того, как это начнет влиять на работу.

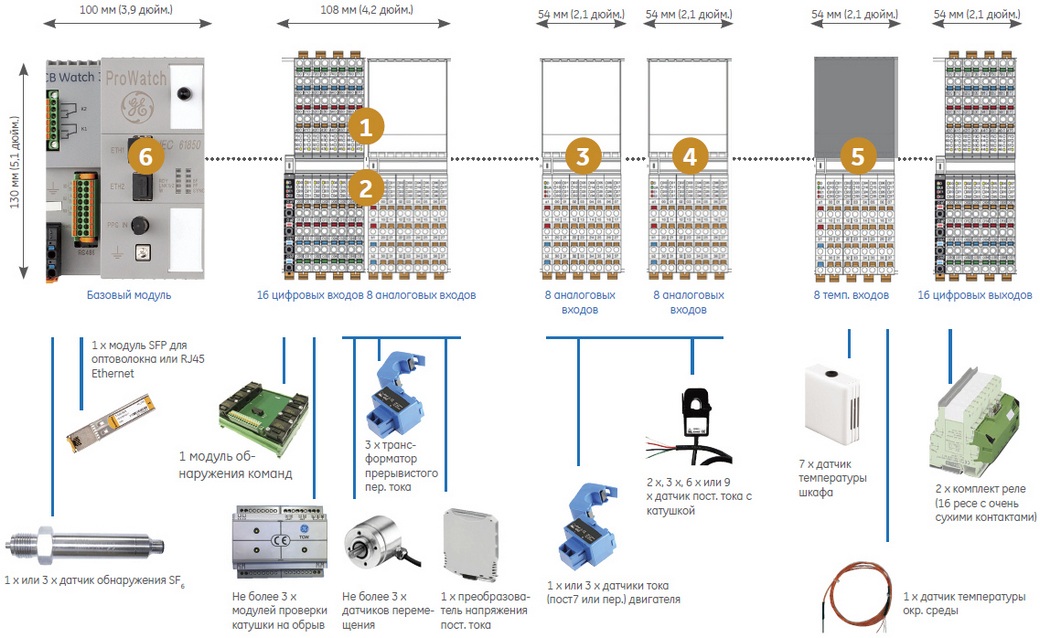

Схема выключателейМодульная конструкция выключателей большинства типов/марок

Основные преимущества

  • Современное модульное решение, позволяющее удовлетворить различные потребности в мониторинге парка с одной и той же платформы
  • Может быть установлено на заводе на новые выключатели GE или переоборудовано для выключателей большинства типов и марок
  • Обеспечивает снижение и оптимизацию эксплуатационных расходов на техническое обслуживание
  • Обеспечивает стратегию замены оборудования на основе состояния
  • Помогает сократить дорогостоящие выбросы газа SF6 в окружающую среду
  • Бесперебойная связь со средствами контроля или управления ресурсами и связь через веб-сервер ЧМИ.

Применение

CB Watch 3 подходит для большинства высоковольтных выключателей: с дугогасящей камерой под напряжением или с заземленным корпусом высокого напряжения, с сопряженными или независимыми полюсами. Но данное устройство также все чаще используется на ГВ (генераторных выключателях), на HYpact и на отсеках выключателей КРУЭ (комплексных распределительных устройств с элегазовой изоляцией). Выбранная конфигурация может быть установлена внутри шкафа управления (особенно при заводской комплектации) или рядом с ним в отдельном корпусе.

Время эксплуатации

  • Проверяет, что механизм выключается/включается, и указывает на отклонение в скорости срабатывания;
  • Обнаруживает снижение производительности, возможно, связанное с трением, коррозией или поломкой механизма;
  • Компенсация времени при работе в холодной температуре во избежание ложных аварийных сигналов.

Мониторинг газа SF6

  • Измеряет давление, температуру и даже влажность газа SF6 (или газовой смеси типа g3) и рассчитывает плотность и давление при нормализованной температуре 20°C;
  • Обнаруживает утечки газа, рассчитывает скорость утечки газа и заранее предупреждает о достижении критических пороговых уровней.

Износ дугогасительного контакта

  • Измеряет ток во время каждого прерывания, а также время горения дуги;
  • Рассчитывает энергию дуги (интеграл Джоуля) и полученный кумулятивный износ/эрозию электрических контактов.

Цепи управления

  • Измеряет ток, протекающий через разомкнутые/замкнутые катушки, для контроля деградации;
  • Может проверять целостность катушек и уровень питания постоянного тока;
  • Использует температурные датчики для проверки правильной работы систем обогрева шкафа.

Система накопления энергии

  • Проверяет частоту и время, необходимость для повторного включения системы накопления энергии;
  • Контролирует ток, используемый двигателем (двигателями), чтобы обнаружить любое изменение в его характеристике.

Современная компактная система мониторинга ВВ

CB Watch 3 является современным как по своему дизайну, так и по своим характеристикам. Благодаря высокой скорости съема данных в 0,4 мс устройство может фиксировать высокоскоростные сигналы, что позволяет точно анализировать быстропротекающие события.

Взаимодействие осуществляется через серверный интерфейс Web-страницы, который отображает как таблицы данных, так и графики для легкого восприятия информации. Подключение осуществляется с помощью любого веб-браузера к IP-адресу CB Watch 3 с использованием безопасного https-соединения с SSL-сертификатом. Специальное программное обеспечение не требуется, а интерфейс ЧМИ доступен на нескольких языках и в метрических или британских единицах.

Модульность

Одно из ключевых преимуществ системы заключается в ее модульности: возможность добавлять модули по мере необходимости, чтобы сделать систему настолько маленькой и простой или настолько сложной и мощной, насколько это необходимо для каждого отдельного выключателя в вашем парке, но при этом всегда используя одну и ту же платформу и ЧМИ.

Каждый модуль ввода/вывода позволяет подключать больше датчиков, получать больше данных и контролировать больше функций автоматического выключателя. Небольшие конфигурации легко помещаются в шкафу управления выключателя, но CB Watch 3 также может поставляться со своим отдельным шкафом.

Для выключателя IPO (с независимыми полюсами) требуется только одна система (не 3), но с большим количеством модулей аналоговых входов. Это означает, что на выключатель дается только один IP-адрес и упрощенные коммуникации.

Передача данных

Помимо того, что все измеренные точки данных и статусы аварийных сигналов после каждой операции доступны в ЧМИ, они сохраняются в регистрах, к которым можно получить удаленный доступ. Информация о последних 50 операциях, вместе с соответствующими графиками, сохраняется в памяти для удобства при осуществлении сравнения в будущем.

Данные могут быть загружены в исторические устройства (или в программное обеспечение Perception Fleet компании GE) через Ethernet TCP/IP по медным или оптоволоконным кабелям с использованием протоколов Modbus, DNP3 или IEC 61850 Версия 2. Синхронизация с временем на подстанции возможна с использованием SNTP или IEC 1588 (PTP). Также все точки данных графика также сохраняются в файлах формата COMTRADE для простоты сравнения с информацией о реле.

Хотя система имеет 2 реле с сухими контактами (1 x для сигнализации о неисправности и 1 x назначаемое пользователем), она поддерживает и возможность установки 16 дополнительных назначаемых реле для более традиционного подключения к системе SCADA. CB Watch 3 также может быть легко сопряжено с беспроводными коммуникационными системами Orbit компании GE, что позволяет избежать рытья траншей для прокладки кабелей на подстанции или заменить отсутствующее сетевое соединение на подстанции.

Полное покрытие - просто

CB Watch 3 охватывает все основные требования к мониторингу, изложенные в IEEE C37.10.1 «Руководство по отбору мониторинга для автоматических выключателей». Оно измеряет и проверяет ключевые параметры при каждом срабатывании автоматического выключателя, а также непрерывно контролирует другие параметры в промежутках между срабатываниями.

Показатели риска

Учитывая, что измеряется более 100 параметров и что можно установить 70 сигналов тревоги, мы хотели облегчить понимание полученных данных и сделать их пригодными для эксплуатации, особенно для работников, не являющихся специалистами в области выключателей.

CB Watch 3 постоянно и автоматически анализирует результаты, полученные по каждой контролируемой функции, и с помощью алгоритмов рассчитывает соответствующий показатель риска (ПР) с цветовой кодировкой. Затем выводится общий ПР для выключателя, измеряющий риск успешной работы устройства при следующем запросе по шкале от 1 до 5.

Функциональные ПР позволяют точно определить, какая контролируемая функция вызывает проблему, вплоть до уровня полюса для выключателей с IPO. В журнале объясняется, что вызвало изменение ПР, дается рекомендация о том, что делать дальше, и устанавливается флажок, если для данного выключателя требуется техническое обслуживание.

Интеграция с Perception

При использовании в сочетании с программным обеспечением Perception Fleet компании GE данные с каждого выключателя могут быть централизованно собраны и архивированы. Дальнейший анализ, тенденции и сравнения могут быть сделаны на основе данных, накопленных с течением времени.

Парк выключателей может быть упорядочен на основе их показателя риска, чтобы легко сфокусировать действия на выключателе с самым высоким ПР или с недавно ухудшившимся ПР.
