Проверка технического состояния масляных, вакуумных и элегазовых выключателей до 3 разрывов
Проверка технического состояния выключателей советского, российского и зарубежного производства:
- Контроль параметров скорости и хода масляных, вакуумных и элегазовых выключателей, имеющих 3 полюса;
- Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;
Достаточные диапазоны измерений интервалов времени, скорости и хода, перекрывающие потребности контроля существующих выключателей
Большие диапазоны измерения по времени (до 5,2 с.). скорости (до 20 м/с) и ходу (до 900 мм.), перекрывающие потребности контроля многих высоковольтных выключателей.
Существует множество нюансов при проведении измерений, при этом если временные характеристики зарегистрировать достаточно просто для любого вида высоковольтного выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения.
Поэтому, если в рекламе прибора указывается его возможность контролировать, например, вакуумные или масляные выключатели, а в комплекте прибора отсутствуют датчики, то значит, речь идет только о контроле временных характеристик. Совместно с прибором ПКВ/М6Н изготавливаются и поставляются высокоточные датчики для измерения скоростных характеристик и параметров хода всех типов выключателей.
Встроенный термопринтер существенно упрощает обращение с прибором и повышает оперативность контроля
При проведении монтажных и наладочных работ желательно тратить минимум затрат времени не только на настройку прибора, но и на составление протоколов испытаний.
ПКВ/М6Н позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером. Результаты измерений содержат таблицу измеренных и рассчитанных параметров, а также три графика процессов: скорость от хода, скорость от времени и ход от времени.
Автоматические расчеты технических характеристик высоковольтных выключателей
Протокол измерений содержит таблицу основных измеренных и рассчитанных параметров:
- Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
- Параметры времени (полное время включения выключателя, собственное время включения выключателя и время включения полюса);
- Параметры скорости (скорость при включении, разновременность срабатывания контактов по времени и дребезг по времени).
Помимо числовых данных прибор выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты
Прибор позволяет строить графики зависимости скорости от хода, скорости от времени и хода от времени. Изображение этих графиков определяется состоянием всех звеньев кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателей. Возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение и др.) изменяет типовой вид графика исправного высоковольтного выключателя, что позволяет безразборным методом выявить его неисправность.
Проверка высоковольтных выключателей в простых и сложных циклах
Прибор ПКВ/М6Н автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Существует два способа задания простых операций и сложных циклов: с пульта подстанции (от диспетчерского пункта) и с помощью дополнительной приставки к прибору - пульта управления выключателем.
По заказу прибор ПКВ/М6Н может дополнительно может комплектоваться:
- Пультом управления выключателем ПУВ-10, который предназначен для проведения испытаний и проверок высоковольтных выключателей с приводами постоянного и переменного тока. Рабочий ток 10А.
- Пультом управления выключателем ПУВ-50, который предназначен для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик выключателей. Рабочий ток 50А.
- Прибором ПУВ-регулятор, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
Диапазон ПУВ-регулятора |
Положения РД 34.45-51.300-97 | |||
9.10. П, С. | 9.10. П, С. | 12.4. П, С. | 13.3. П, С. | |
Масляные и электромагнитные выключатели | Выключатели нагрузки |
Элегазовые выключатели | Вакуумные выключатели | |
0,2 ÷ 0,95 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,85 Uном | 0,65 ÷ 0,7 Uном | 0,7 ÷ 0,85 Uном |
Специальный режим "линейка/угломер" облегчающий регулировку выключателя
Нередко требуется проверить выключатели, проводя их включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М6Н предусмотрен режим "Линейка/Угломер". Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).
Мобилен и прост в эксплуатации
Нередко для монтажа и наладки персоналу организаций приходится выезжать с оборудованием в дальние командировки. Здесь вполне обосновано требование к мобильности и массогабаритным показателям прибора. Вес самого прибора всего 2,8 кг., а с комплектом кабелей и крепежных приспособлений не более 7 кг.,к тому же ПКВ/М6Н достаточно прост в работе.
Технические характеристики ПКВ/М6Н облегченная комплектация
Комплектация
Наименование, Индекс | Применение |
---|---|

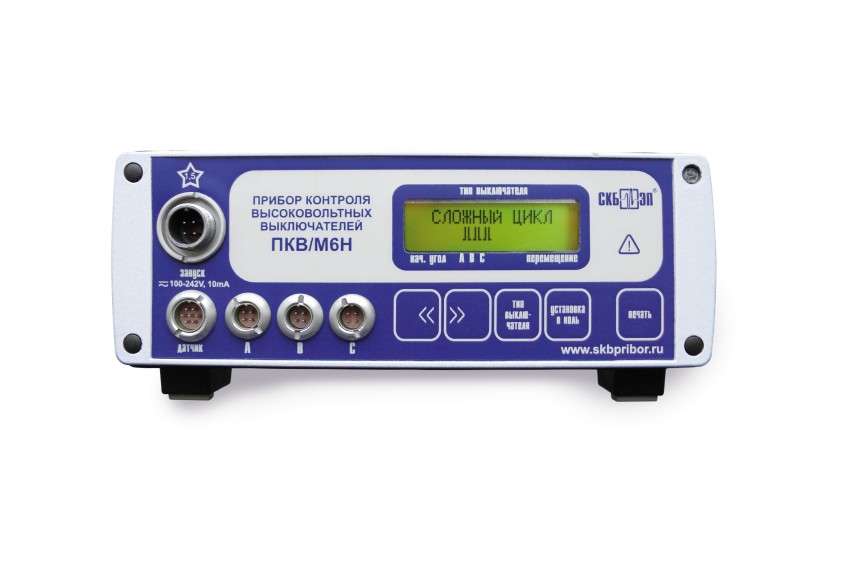

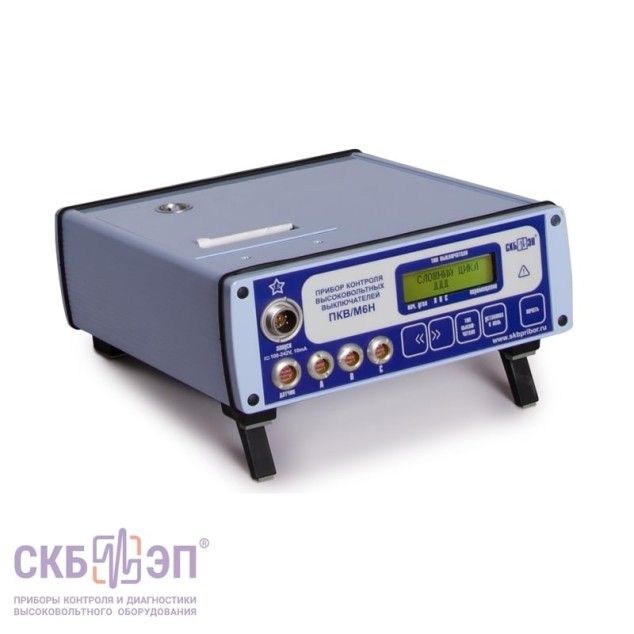

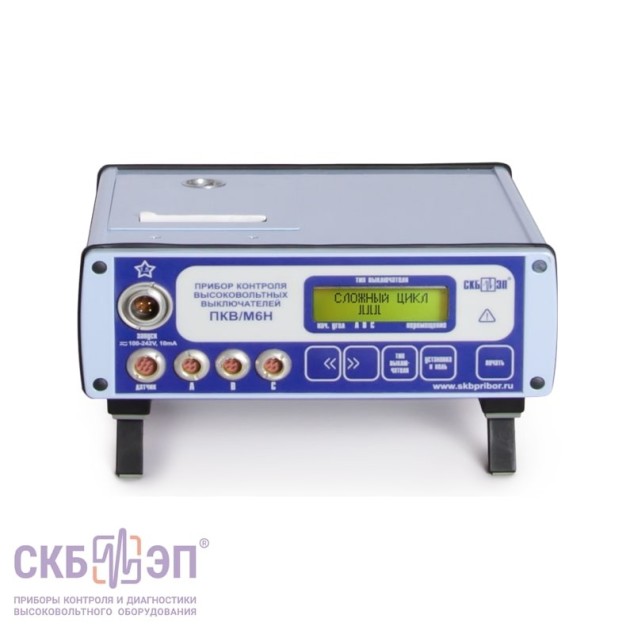

Измерительный блок ПКВ/М6Н СКБ015.00.00.000 | Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей. |
Датчик линейного перемещения ДП12 СКБ012.04.000 | Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 0÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем. |
Стержень измерительный с футляром СКБ010.15.00.000-02 | Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм. |
Датчик углового перемещения ДП21 СКБ009.00.00.000 | Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°. |
Кабель датчика СКБ015.10.00.000-01 | Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. |
Кабели полюсов. Полюс А, В, С СКБ015.11.00.000/-01/-02 | Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. Длина 11м. |
Кабель дистанционного пуска СКБ015.13.00.000 | Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м. |
Комплект крепежных приспособлений для выключателей российского производства | Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей российского производства (зажимы, площадки, переходники и пр.). |
Бумага для касс | Термолента. Длина 57/40 м. |
Кабель сетевой СКБ018.09.00.000 | Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м. |
Наконечники под винт М5 (4 шт.) СКБ021.26.00.003 |
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода. |
Предохранители ВП2Б-1В-2А (2 шт.) |
Для защиты источника питания. |
Сумка для крепежных изделий СКБ126.06.02.000 | |
Сумка для прибора и комплектующих СКБ126.06.00.000 |
Две комплектации прибора: стандартная и облегченная
ПКВ/М6Н стандартная комплектация |

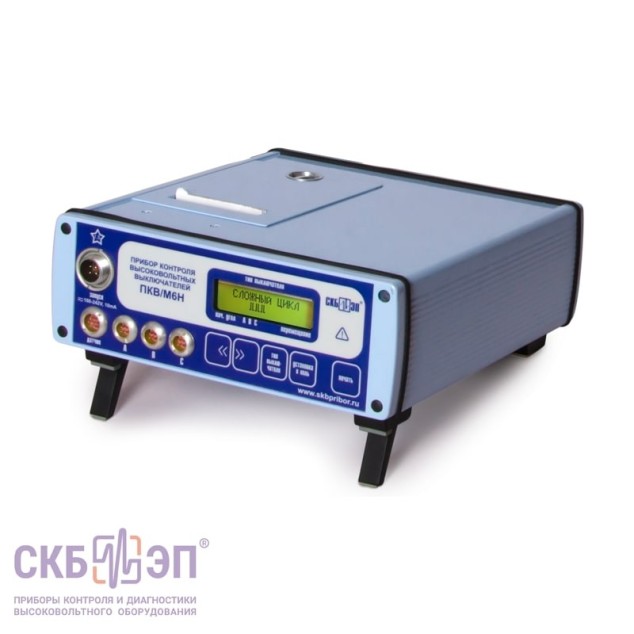

ПКВ/М6Н облегченная комплектация |
|
Тип контролируемых выключателей | масляные, вакуумные, элегазовые | вакуумные, элегазовые |
Количество измерительных датчиков в комплекте | 2 | отсутствуют |
Контролируемые характеристики | время, ход и скорость | время |
