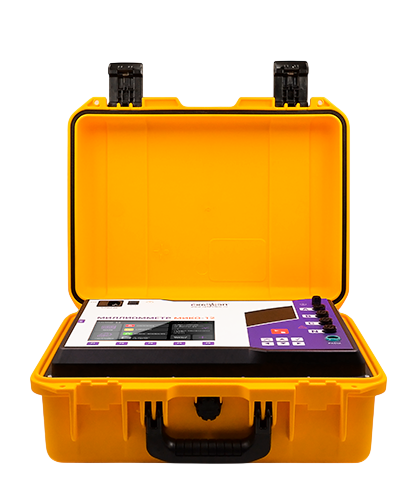

Миллиомметр МИКО-12-25А

Трехфазный миллиомметр для измерения сопротивления от 1 мкОм до 50 кОм на токе до 25 А

МИКО-12-25А — трехфазный миллиомметр для измерения электрического сопротивления индуктивных и безындуктивных объектов энергетического оборудования в диапазоне от 1 мкОм до 50 кОм при измерительном токе до 25 А.

Прибор автоматически управляет процессом измерения высокоиндуктивных объектов, компенсирует термо-ЭДС во внешней цепи и выполняет расчеты по результатам измерений. МИКО-12-25А также поддерживает безразборную диагностику устройств РПН методом DRM.

Планируемое внесение в Госреестр РФ: декабрь 2026 г.

Объекты диагностики

МИКО-12-25А применяют для измерения сопротивления:

Основные возможности МИКО-12-25А

Измерительный ток до 25 А

МИКО-12-25А поддерживает несколько способов задания силы измерительного тока в диапазоне от 0,2 мА до 25 А.

В ручном режиме оператор выбирает одно из заранее заданных значений тока в соответствии с методикой проведения измерений.

В автоматическом режиме прибор самостоятельно определяет оптимальную силу измерительного тока с учетом характеристик объекта, выполняет измерение и рассчитывает сопротивление.

Измерение сопротивления обмоток силовых трансформаторов

Измерение сопротивления обмоток трансформаторов высокой и сверхвысокой мощности осложняется высокой индуктивностью, нестабильностью измерительного сигнала и длительными переходными процессами. МИКО-12-25А формирует выходной ток до 25 А при напряжении 50 В. Максимальная выходная мощность 400 Вт ускоряет насыщение магнитопровода и снижает влияние переходных процессов при определении сопротивления обмоток высокого и низкого напряжения.

Для работы с индуктивными объектами предусмотрены специализированные режимы измерения:

• Три обмотки последовательно
  После запуска прибор автоматически измеряет сопротивление по трем фазам и завершает цикл при достижении критерия окончания измерения.
• Две обмотки «ВН + НН»
  Измерительный ток проходит через последовательно соединенные обмотки высокого и низкого напряжения. Прибор одновременно определяет сопротивление каждой обмотки. Измерение завершается автоматически или по команде оператора.

Измерение безындуктивных объектов

МИКО-12-25А подходит для измерения сопротивления контактных соединений, резисторов, шин и других цепей без индуктивной составляющей.

Для таких объектов предусмотрены два варианта запуска:

• автоматический запуск после замыкания измерительной цепи;
• ручной запуск кнопкой «Старт».

Схемы подключения прибора к трансформатору

Автоматические расчеты результатов измерений

После завершения измерения прибор автоматически выполняет расчеты, предусмотренные нормативными документами:

• вычисление относительной разности сопротивлений обмоток;
• приведение измеренных значений сопротивления к паспортной температуре;
• вычисление сопротивлений фазных обмоток по результатам измерения линейных сопротивлений;
• автоматическое определение фаз, относительное отклонение сопротивления которых превышает 2 %.

Полученные результаты автоматически сравниваются с паспортными данными и отображаются на дисплее прибора.

Безразборная проверка устройств РПН методом DRM

МИКО-12-25А поддерживает проверку устройств РПН с токоограничивающими резисторами без снятия крышки бака контактора.

Метод DRM (Dynamic Resistance Measurement) основан на анализе графиков динамического сопротивления. Полученные данные помогают определить характер дефекта и избежать вскрытия исправных устройств РПН. Совместное применение режима миллиомметра и режима DRM дает дополнительную информацию о состоянии трансформатора.

Автоматическое размагничивание трансформаторов

Перед проведением ряда испытаний необходимо устранить остаточную намагниченность магнитопровода.

МИКО-12-25А автоматически подает ток в соответствующую обмотку в прямом и обратном направлениях. После каждой смены полярности величина тока постепенно уменьшается. Процесс завершается автоматически при достижении заданного порогового значения тока либо по команде оператора. График изменения силы тока отображается на дисплее в режиме реального времени.

Дисплей, память и передача данных

МИКО-12-25А оснащен цветным графическим сенсорным TFT-дисплеем с разрешением 800 × 480 точек. Встроенная память рассчитана на хранение до 1000 измерений. Пользователь может просматривать, копировать и удалять сохраненные результаты. Предусмотрены интерфейсы USB и Bluetooth.

Интерфейс

Интерфейс прибора простой и интуитивно понятный, с удобной настройкой параметров диагностики и наглядным представлением результатов в виде графиков и таблиц.
