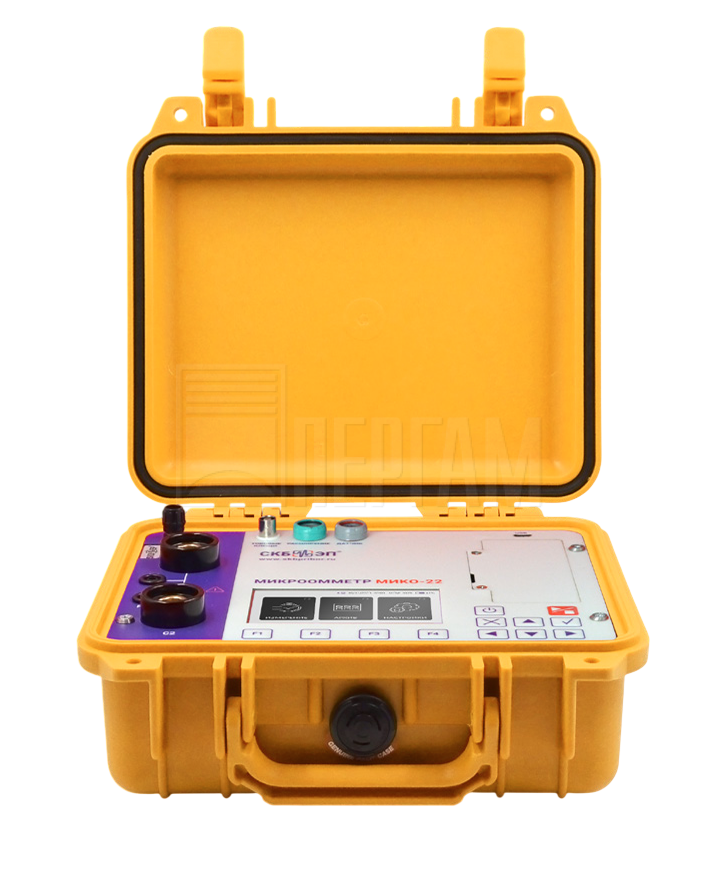

Микроомметр МИКО-22

О приборе

Микроомметр МИКО‑22 измеряет сопротивление постоянному току в диапазоне 0,1 мкОм – 2 Ом и предназначен для проверки и диагностики состояния силового оборудования в электроэнергетике и промышленности. Измерительный ток прибора достигает 200 А; реализованы режимы измерения DG (двойное заземление) и DCRM (динамическая безразборная диагностика дугогасительных контактов).

Планируемое внесение в госреестр РФ: Сентябрь 2026 г.

МИКО-22 — новая разработка компании ООО «СКБ ЭП», инновационного предприятия, основанного в России в 1991 г.

Где применяется

Основные особенности

Широкая область применения и высокая точность измерений

Микроомметр МИКО‑22 — прибор для высокоточных измерений сопротивления постоянному току в диапазоне 0,1 мкОм – 2 Ом. Применяется для контроля главных и дугогасительных контактов высоковольтных выключателей всех типов и классов напряжения, а также контакторов, реле, разъединителей и короткозамыкателей. Подходит для проверки болтовых, сварных и паяных соединений токопроводов и шин. Используется при диагностике элементов оборудования открытых и закрытых распределительных устройств в условиях сильных электрических и магнитных полей. Применим в научно‑исследовательских лабораториях и на промышленных предприятиях при проведении высокоточных измерений. Работает в помещениях с нерегулируемым климатом и на открытом воздухе при температуре от -25 до +55 °C.

Современное решение на проверенной базе

МИКО‑22 разработан на базе прибора МИКО‑21 с расширенным функционалом и новыми методами измерения сопротивления контактов высоковольтного оборудования. Среди них — измерение методом DCRM (Dynamic Contact Resistance Measurement) для главных и дугогасительных контактов выключателей, а также измерение сопротивления постоянного тока методом DG (Dual Ground, двойное заземление).

Автоматизированные режимы проведения измерений выключателей с трансформаторами тока (ТТ)

МИКО-22 измеряет сопротивление контактов высоковольтных выключателей со встроенными трансформаторами тока за счёт автоматизированных режимов. Режим «Встроенный ТТ ECO» применяют для измерений в цепях с ТТ при минимальном расходе энергии аккумулятора. Подходит для стандартных замеров длительностью до 30 секунд. Режим «Встроенный ТТ MAX» используют для измерений в цепях с ТТ при токе 100 или 200 А, без ограничения энергопотребления. Ориентирован на максимальную точность, длительность замера — до 15 секунд.

Несколько способов запуска процесса измерения

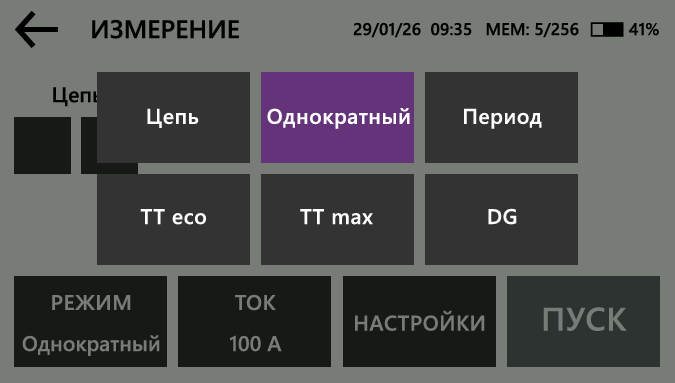

Однократный запускается после подключения измерительных зажимов к объекту и нажатия кнопки «СТАРТ». Периодический работает с заданными интервалами, что удобно при занятых руках во время подключения кабелей. Интервал между измерениями настраивается, прибор выполняет измерения непрерывно до остановки пользователем. Периодическая цепь активируется кнопкой «СТАРТ» и используется для непрерывных измерений. После подключения кабелей и замыкания цепи измерение начинается автоматически. Для повторного запуска измерения необходимо разорвать измерительную цепь и подключить её заново.

Измерительный ток до 200 А

Быстрый выбор измерительного тока в диапазоне до 200 А. Доступны несколько вариантов настройки: фиксированные значения 10, 50, 100 и 200 А; автоматический режим; ручная установка тока от 1 до 200 А с шагом 1 А.

Расширенные настройки измерения

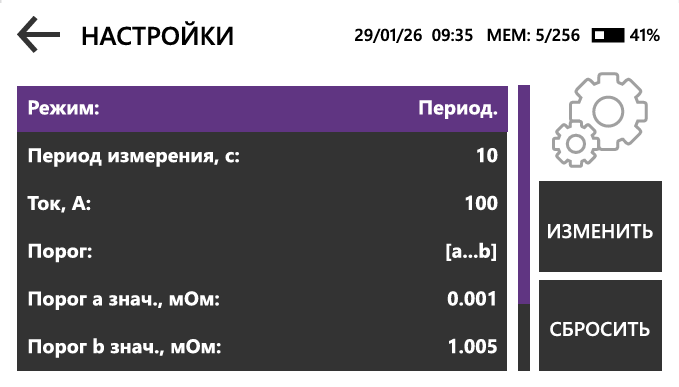

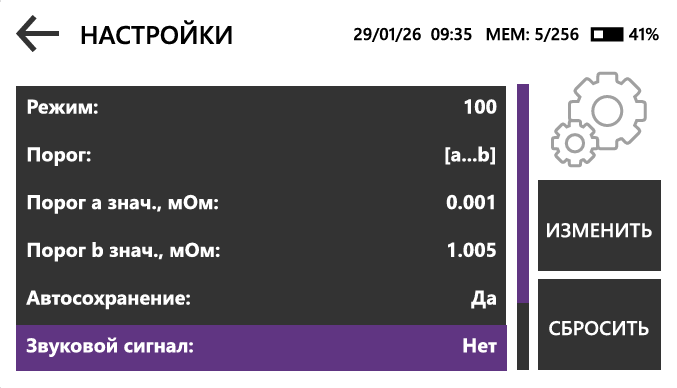

Пользователь может настроить пороговые и эталонные значения, интервал запуска измерений в периодическом режиме, автосохранение результатов и звуковую индикацию начала и окончания измерения, а также величину измерительного тока.

Измерение сопротивления методом DCRM

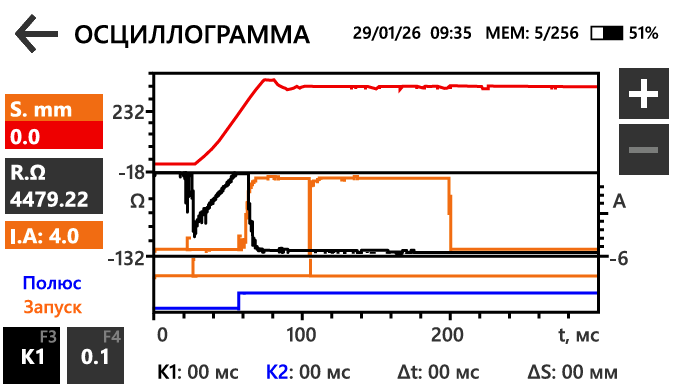

Метод DCRM (Dynamic Contact Resistance Measurement) применяют для динамического измерения сопротивления контактов. Он помогает оценить состояние дугогасительных контактов без демонтажа выключателя и разборки дугогасительного устройства. Состояние главных и дугогасительных контактов определяют по изменению сопротивления в процессе операций отключения. При измерениях доступно управление приводом высоковольтного выключателя. Параллельно регистрируются линейные и угловые перемещения для определения остаточной длины дугогасительного контакта. Диапазон линейных перемещений — 1 – 900 мм, угловых — 0,09 – 360°.

Измерение сопротивления методом DG

Метод DG (Dual Ground, двойное заземление) применяют для измерения сопротивления при наличии параллельных токопроводящих путей. Такая схема характерна для выведенного высоковольтного выключателя с заземлением с двух сторон. При использовании стандартных микроомметров требуется снимать одно из заземлений, что снижает уровень безопасности. Метод DG исключает разземление и сохраняет безопасные условия работы. Для реализации метода используется дополнительный канал с токовыми клещами, которые измеряют ток в параллельном контуре основных контактов выключателя.

Мобильность и автономность

Встроенный аккумулятор емкостью 100 Вт·ч поддерживает длительную работу без подзарядки. Дополнительный блок батареи продлевает автономность и дает возможность заменить аккумулятор после окончания срока службы основного.

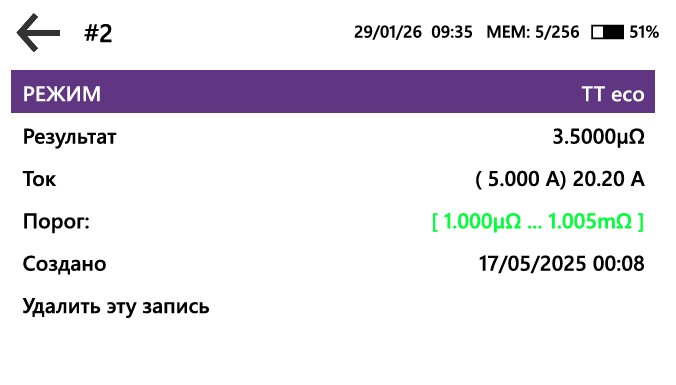

Сравнение результатов

Пользователь может добавлять или удалять паспортные значения измеряемого объекта. Превышение или занижение заданного значения сопровождается звуковым сигналом и индикацией.

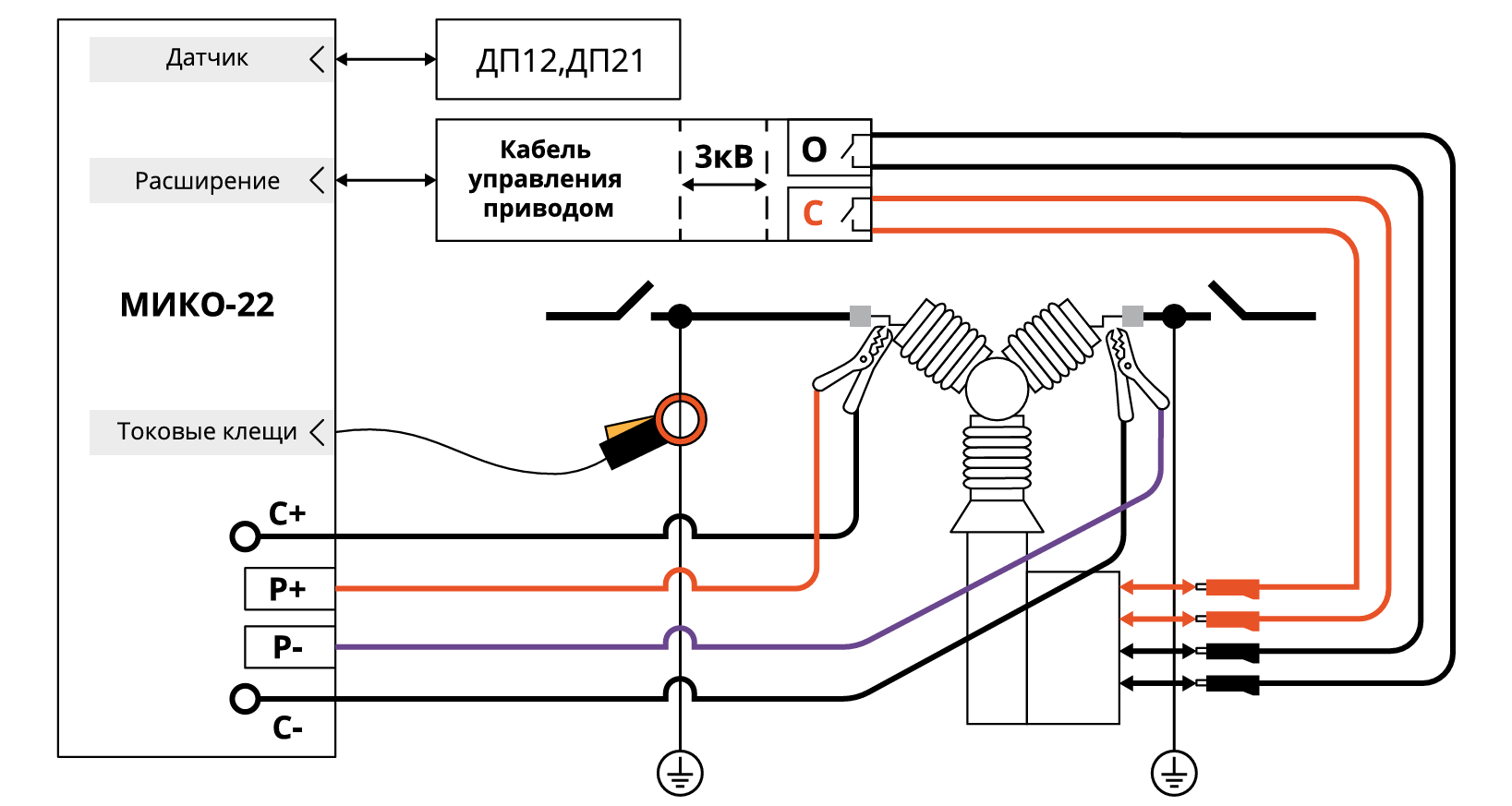

Схема подключения МИКО-22 к высоковольтному выключателю для проведения последовательного измерения электрического сопротивления методом DCRM и методом DG

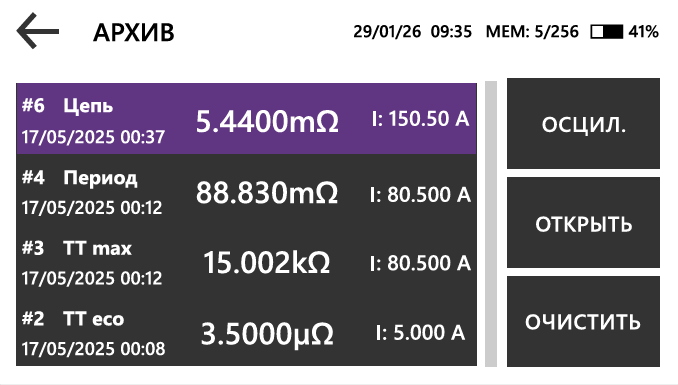

Интерфейс

Интерфейс прибора простой и интуитивно понятный, с удобной настройкой параметров измерения и наглядным представлением результатов.
