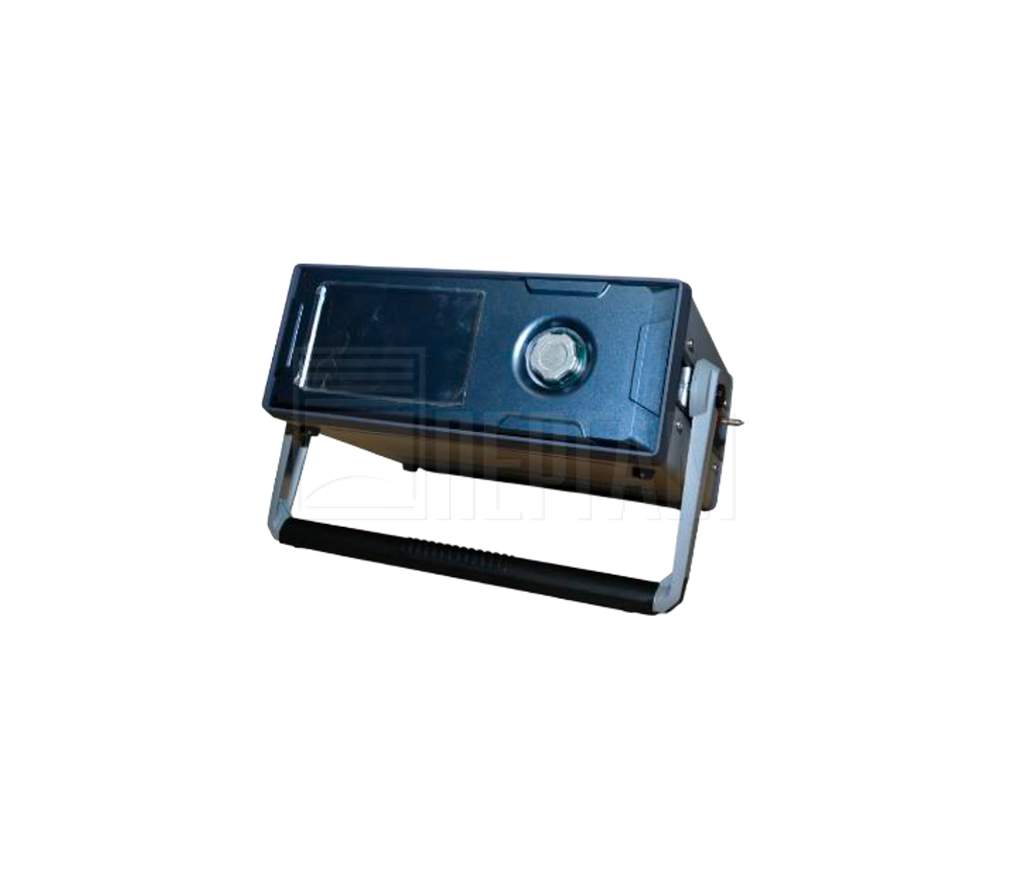

Анализатор качества элегаза АКЭ-3102

Анализатор качества элегаза и смесей SF₆/CF₄
Код товара: 23466
Цена по запросу
Поставляется в минимальные сроки
Анализатор качества элегаза АКЭ-3102
описание в pdf

Контроль качества SF₆ и газовых смесей SF₆/CF₄

АКЭ-3102 предназначен для анализа качества элегаза SF₆ и смесей SF₆/CF₄ в электротехническом оборудовании. Прибор выполняет комплексный анализ газовой среды и определяет параметры, по которым оценивают состояние изоляционного газа.

АКЭ-3102 определяет не только чистоту SF₆, но и содержание CF₄ в смесях SF₆/CF₄

Помимо измерения чистоты SF₆, анализатор определяет содержание CF₄ в газовой смеси, контролирует влажность и измеряет концентрацию продуктов распада элегаза — SO₂, H₂S, CO и HF.

Основные возможности АКЭ-3101-Р

  • Работает с элегазом SF₆ и смесями SF₆/CF₄;
  • Измеряет чистоту SF₆;
  • Измеряет содержание CF₄ в газовой смеси;
  • Контролирует влажность;
  • Определяет содержание SO₂, H₂S, CO и HF;
  • Автоматически записывает и хранит результаты измерений;
  • Работает от аккумуляторной батареи или сети 240 В / 50 Гц.

Качество элегаза напрямую влияет на работу высоковольтного оборудования с газовой изоляцией. Снижение чистоты газа, повышение влажности и появление продуктов распада могут указывать на изменение его состояния и требуют контроля. Регулярные измерения помогают оценить параметры SF₆ и принять решение о дальнейшей эксплуатации или обслуживании оборудования.

Является заменой (более усовершенствованным аналогом) анализаторов:

  • 3-038R-R MultiAnalyser SF₆ V2 DILO
  • 3-038R-R MultiAnalyser SF₆ V1 DILO
  • 3-035R MirrorAnalyser SF₆ DILO
  • 3-031R Purity Meter DILO
  • 3-032R Dew Point Meter DILO
  • 3-034R SO₂ Analyzer DILO
  • GA11 WIKA
  • GA20 WIKA
  • GA25 WIKA
  • GA40 WIKA
  • GA50 WIKA
  • GA65 WIKA

Технические характеристики Анализатор качества элегаза АКЭ-3102

Параметр Значение
Давление на входе 0,3 - 1 МПа
Питание Аккумуляторная батарея, от сети 240 В / 50 Гц
Рабочая температура окружающей среды -10 ~ +40 °C
Габариты (Д х Ш х В) 417 х 318 х 145 мм
Масса 15 кг

Чистота элегаза SF6

Параметр Значение
Диапазон измерений 0 - 100% (об.)
Погрешность ±1%
Время отклика ≤60 с

Чистота смеси SF6/СF4

Параметр Значение
Диапазон измерений СF4: 0 - 80% (об.)
Погрешность ±2%
Время отклика ≤60 с

Влажность (температура точки росы)

Параметр Значение
Диапазон измерений -60 ~ +20 °C
Погрешность ±2°C
Время отклика ≤3 мин

Дополнительные каналы

Обнаруживаемые продукты распада SO2 H2S СО HF
Принцип измерения Электрохимический
Спектр измерения 0 ~ 100 ppm 0 ~ 100 ppm 0 ~ 500 ppm/1000 ppm 0 ~ 2000 ppm
Точность 0,1 ppm 0,1 ppm 1 ppm 0,1 ppm

Стандартная комплектация

  • Транспортный чемодан
  • Измерительный PTFE шланг с металлической оплёткой и
  • самозакрывающимися муфтами с 2-х сторон
  • Соединение DN8
  • Соединение DN20
  • Кабель питания

Опциональное оборудование

Клапаны для подключения к оборудованию производства РФ (по запросу).

Примечание

Другие исполнения доступны по запросу.
