Стационарная система анализа растворенных газов в нескольких баках MULTITRANS
Артикул: 22409
Цена по запросу
Поставляется в минимальные сроки
GE Energy MULTITRANS
описание в pdf

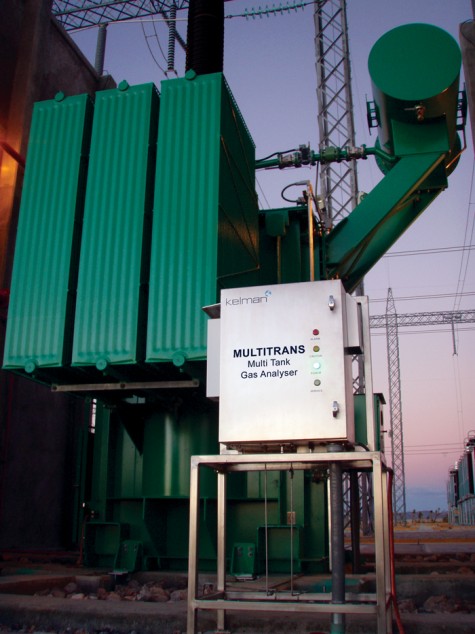

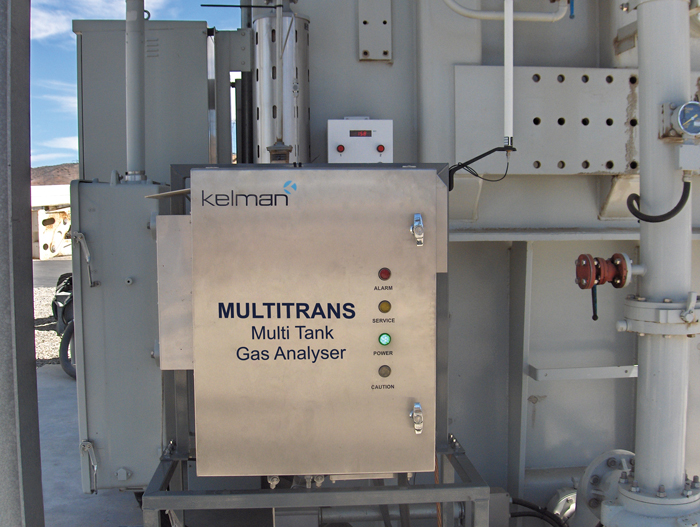

MULTITRANS - Непрерывный анализ растворенных газов и содержания влаги для близкорасположенных баков однофазных трансформаторов в режиме реального времени

Первое устройство на рынке, которое позволяет выводить на один монитор данные полного анализа DGA для трех баков однофазных трансформаторов, работающих в одном блоке. Раньше для этих целей необходимо было использовать 3 прибора, что сильно увеличивало стоимость самого оборудования и стоимость монтажа и эксплуатации.

  • Использование всего одного прибора для контроля группы из трех однофазных трансформаторов!
  • АРГ по 8-ми газам плюс влагосодержание
  • Не требуются газы-носители или калибрующие газы
  • Минимальные эксплуатационные расходы
  • Широкий набор интерфейсов и возможностей аварийной сигнализации
  • Легко и понятно монтируется на объекте
  • ЖКИ дисплей
  • Ежечасные замеры
  • Возможность мониторинга нагрузки
  • Не используются мембраны или вакуумный отбор
  • Надежное хранение до 10000 записей
  • Полная интеграция в систему Perception

Для предприятий электроэнергетики точная и своевременная информация о состоянии силовых трансформаторов является очень важной. Для ответственного оборудования первостепенным становится получение информации в режиме on-line. Такая информация позволяет избегать катастрофических аварий и использовать дорогостоящее оборудование с максимальной эффективностью. Анализ газов, растворенных в масле (АРГ) и измерение влажности изоляции являются одними из наиболее ценных и общепризнанных методов диагностики и контроля состояния силовых трансформаторов.

Ранее, анализ растворенных газов как правило сводился к проводимому с большими интервалами лабораторному анализу, составлявшего часть стратегии календарного технического обслуживания. По всему миру наблюдается старение парка эксплуатируемых трансформаторов. В то же время все чаще новые трансформаторы выходят из строя на ранних стадиях эксплуатации (по сравнению с предыдущими годами). Это также означает, что из-за вероятности ускоренного старения, незапланированных простоев и серьезных неисправностей, случающихся между запланированными проверками все больше владельцев оборудования переходят на систему анализа растворенных газов в режиме реального времени, лучше отвечающую требованиям стратегии технического обслуживания по состоянию и профилактического обслуживания.

MULTITRANS предназначен для больших трансформаторов с тремя однофазными баками. Отбор проб 9 газов для полного анализа DGA может выполняться с частотой до одного раза в час из одного бака и до одного раза в три часа в конфигурации трех баков. Сюда входит та же методика наблюдения за 7 основными газами, что используется во всех общих методах диагностики. MULTITRANS также дает возможность следить за поведением газов в масле, возможность анализировать и проводить диагностику за счет тесной интеграции мощного программного комплекса GE Perception и/или собственного ПО пользователя с системами SCADA и системами хранения статистических данных. MULTITRANS лучше всего подходит для наблюдения за трансформаторами большого размера, трансформаторами, имеющими критически важное значение для работы системы в целом или поврежденными трансформаторами. Это помогает увеличить срок службы, предотвратить неожиданные отказы оборудования, а также использовать график обслуживания по состоянию и вести профилактическое обслуживание.

Достоверный АРГ в режиме on-line является неоценимым инструментом для понимания состояния силового трансформатора и обеспечивает очевидные преимущества:

  • Выявление повреждений трансформатора на ранней стадии сокращает время незапланированного простоя оборудования и степень его повреждения.
  • Выходная мощность трансформатора оптимизируется для безопасной работы с максимальной эффективностью.
  • Возможна оценка степени износа трансформатора. Возможно определение типа повреждения.

В отличие от появляющихся на рынке копий, системы фирмы GE прошли "проверку эксплуатацией" - свыше 8,000 систем Kelman PAS, используются на текущий момент в более чем девяноста странах по всему миру!

Технические характеристики GE Energy MULTITRANS

Технические характеристики

Параметр Диапазон измерения
Водород (H2) 5 - 5,000 мд
Окись углерода (CO) 2 - 50,000 мд
Углекислый газ (CO2) 20 - 50,000 мд
Метан (CH4) 2 - 50,000 мд
Ацетилен (C2H2) 0,5 - 50,000 мд
Этан (C2H6) 2 - 50,000 мд
Этилен (C2H4 2 - 50,000 мд
Вода (H2O) 0 - 100% RS (дано в мд)
Точность ±5% или ± LDL (смотря что больше)
Кислород (O2) 100 - 50,000 мд, погрешность ±10%
Азот (N2) 10,000 - 100,000 мд, погрешность ±15%

Условия эксплуатации

Диапазон температур от –40 до 55°C
Диапазон температуры масла от –20 до 120°C
Параметры электропитания 115/230 В~; 50/60 Гц; 8 А макс
Влажность при эксплуатации 10 - 95% относительной влажности без образования конденсата
Корпус IP55
Масса 76,5 кг (169 фунтов)
Частота измерений Переменная - от одного раза в час до одного раза в неделю для каждого источника масла
