FISO

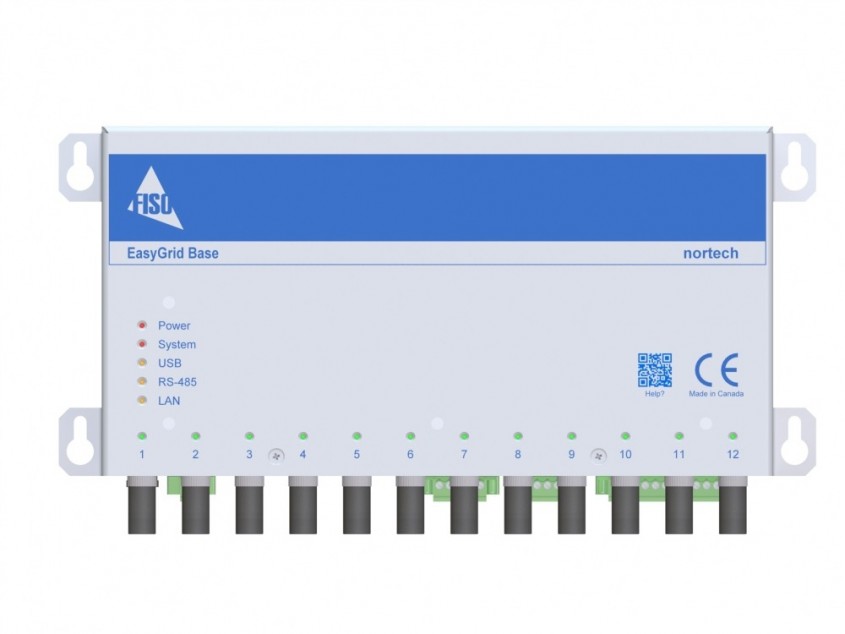

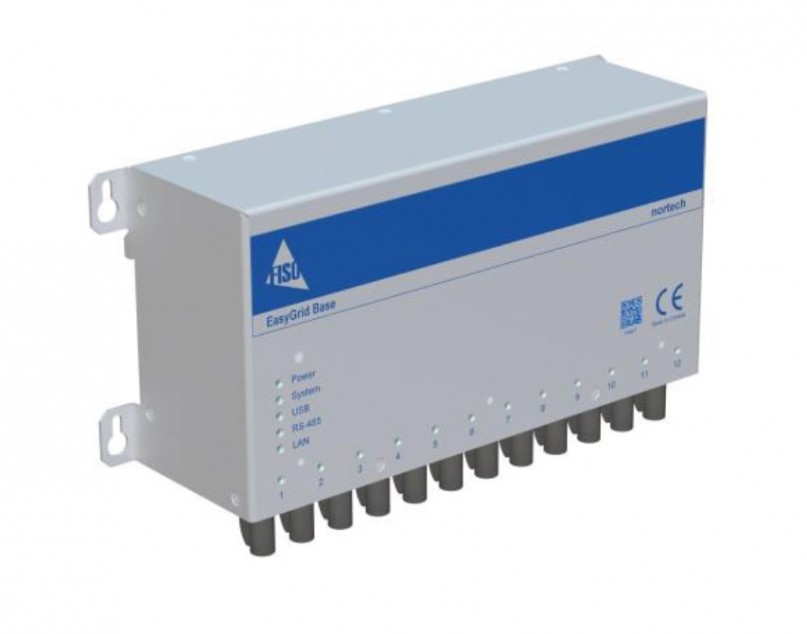

Монитор FISO Nortech EasyGrid Base

Новое поколение многоканальных оптоволоконных мониторов / интеллектуальных электронных устройств. Точные, надежные и экономически эффективные системы мониторинга температуры горячих зон обмоток трансформаторов и реакторов.

Монитор контроля температуры обмоток реакторов и силовых трансформаторов

  • Поставляется в минимальные сроки
  • 12
    Гарантия на FISO Nortech EasyGrid Base: 12 месяцев

Монитор Nortech EasyGrid Base – это прекрасное дополнение к вашей системе дистанционного контроля состояния интеллектуальных энергосистем Smart Grid. Этот блок преобразования оптических сигналов разработан с учетом возможности простой интеграции в сети для обеспечения прямого и точного контроля температуры объектов электрических сетей в реальном масштабе времени.

Возможность полноценной сетевой связи обеспечивается аналоговыми выходами, последовательным портом или дополнительным Ethernet-портом (медь или оптоволокно) и, если требуется, всеми одновременно.

EasyGrid Base обеспечивает получение в реальном времени критически важной информации об уровне теплового напряжения любого трансформатора или реактора. Экономически эффективное устройство EasyGrid Base соответствует самым высоким требованиям – от трансформаторов сверхвысокого/ультравысокого напряжения, высоковольтной передачи постоянного тока и до распределительных рансформаторов.

Используя программу EasyGrid Base, вы можете настраивать этот монитор для работы в качестве отдельного устройства или как параллельное автономное устройство. Сохраняйте информацию о температуре локально, а затем просматривайте все записанные данные прямо на ПК без остановки непрерывного сбора данных или загрузки любого файла. Внутренние записанные файлы могут быть быстро загружены.

Основные характеристики

  • Контроль температуры в реальном времени.
  • От 4 до 12 каналов, 1 аналоговый выход/канал.
  • Совместимость с сетями интеллектуальных энергосистем.
  • Ethernet-порт: Modbus TCP-IP*, IEC 61850*, IEC 60870-5-104*, DNP3.0*.
  • Последовательный порт: Modbus(ASCII / RTU).
  • Аналоговые выходы: токовые.
  • Ethernet по оптоволокну*.
  • Рабочая температура промышленного уровня:​​​​​​​​​​​​​​
  • от -40 до 85 °C.
  • Внутренняя запись данных.
  • Автодиагностика и автокоррекция.
  • Калибровка не требуется.
  • Прочная конструкция, 5 лет гарантии.

* — Дополнительно.

Области применения

  • Горячие зоны обмоток и магнитопроводов трансформаторов (среднего напряжения, высоковольтные, сверхвысокого и ультравысокого напряжения, высоковольтная передача постоянного тока).
  • Горячие зоны обмоток и магнитопроводов трансформаторов и реакторов генераторов со ступенчатым повышением напряжения.
  • Температура масла в верхней и нижней части баков силовых трансформаторов, РПН.
  • Токовые трансформаторы, коммутационная аппаратура, системы шин.
  • Статоры и другие критически важные узлы.

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «FISO Nortech EasyGrid Base». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Число каналов 4, 6, 8, 9, 10 или 12
Диапазон показаний температуры От -80°C до 300°C
Погрешность по температуре ±1 °C
Разрешение 0.1 °C
Частота опроса (на канал) 500 мс
Рабочая температура От -40°C до 85°C
Температура хранения От -50°C до 85°C
Срок службы источника света > 50 лет
Относительная влажность 95%, без конденсации
Конфигурация системы Удаленно программным путем
Информационная безопасность Защита паролем
Порт для конфигурации Micro USB
Внутренняя температура монитора Температура CCD, платы и системы
Доступна с записью данных
Порты связи RS-485, RS-422 и Ethernet (RJ45* или ST оптический**)
Протоколы связи EVOLUTION, Modbus (ASCII / RTU),
Modbus TCP-IP*, IEC 61850*,
IEC 60870-5-104*, DNP3.0*.
Аналоговый выход 4-20 мА, настраиваемый пользователем
Реле неисправности системы 1 специально назначенное реле
Индикатор статуса системы Светодиод
Внутренняя память > 1 года при 1 измерении в минуту для 12 каналов
Автокоррекция Непрерывная компенсация изменений внутренней температуры
Автодиагностика Уровень освещения, уровень сигнала
Питание 24 В постоянного тока
Потребляемая мощность < 15 Вт
Защита от перенапряжения 4000V (IEEE C37.90.1 -2002)

* Дополнительно.
** Дополнительно протокол 100BASE-FX IEC61850, MM (ST) 2 км (1310 нм)

Стандарты защиты

MIL-STD-810G

Вибрации при транспортировке

IEC 60255-21-1

Вибрация: реакция, износостойкость

IEC 60255-21-2

Ударопрочность

IEC 60255-21-3

Сейсмические испытания

Стандарты помехоустойчивости

EN 55011

EN 61326

IEC 60255-22-1

IEC 60255-22-2

IEC 60255-22-3

IEC 60255-22-4

IEC 60255-22-5

IEC 60255-22-6

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-8

IEC 61000-4-9

IEC 61000-4-11

IEC 61000-4-18
