Оптоволоконный датчик температуры для маслонаполненных трансформаторов
FISO

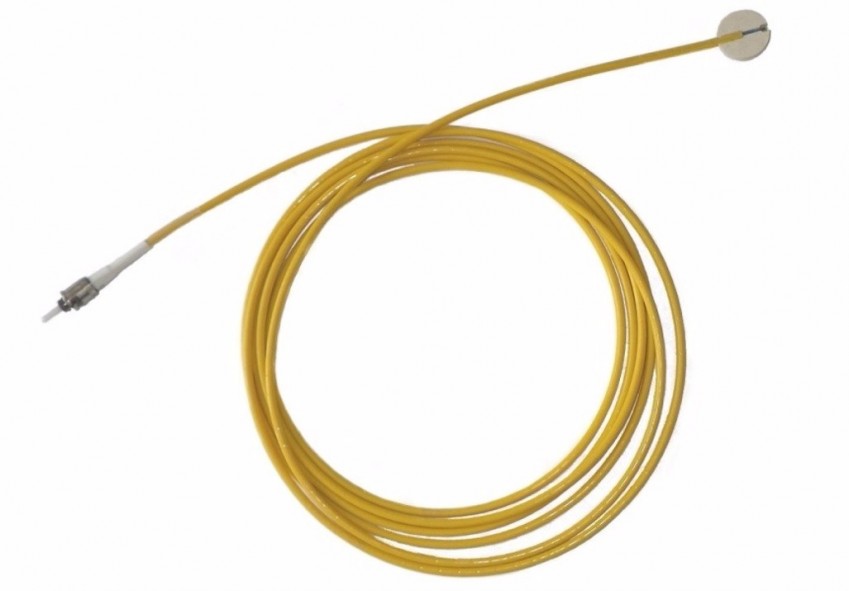

Датчик температуры FISO Nortech TPT-62

Датчик температуры для маслонаполненных трансформаторов
Артикул: 22684
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
FISO Nortech TPT-62
описание в pdf

Оптоволоконный датчик температуры для установки в маслонаполненных трансформаторах

Оптоволоконный датчик температуры TPT-62 компании FISO специально предназначен для работы в тяжелых условиях и постоянной установки в маслонаполненных трансформаторах.

Установочный диск – проставка EasyDisk, поставляемый без дополнительных затрат, позволяет быстро и надежно смонтировать датчик без любого клейкого материала. Он обеспечивает оптимальное позиционирование датчика на проводнике для выполнения точных и надежных измерений температуры.

EasyDisk обеспечивает наилучшую защиту во всех режимах работы трансформатора, включая сжатие обмоток.

Nomex EasyDisk также блокирует спиральное скручивание оболочки из ПТФЭ (политетрафторэтилен), облегчая прокладку оптического кабеля.

Двойная маслопроницаемая оболочка из ПТФЭ с поперечными щелями датчика TPT-62 разработана с учетом возможных нагрузок при монтаже, жестких условий испытаний, например, присутствие паров керосина, нагрева и вибрации во время всего срока службы трансформатора. Датчик TPT-62 может использоваться со всеми мониторами Nortech 62.5 µм (Sentiel II, EasyGrid, EasyGrid LT). Ни преобразователь сигналов, ни датчик TPT не требуют калибровки в течение всего срока эксплуатации трансформатора.

Основные характеристики

  • Прочная конструкция.
  • Диапазон температур от -40 °C до 225 °C.
  • Проставка Nomexä EasyDisk (заявка на патент).
  • Прямой контакт.
  • Устойчивость к радиочастотным / электромагнитным помехам.
  • Высокая величина диэлектрической проницаемости.
  • Не требуется калибровка.

Области применения

  • Горячие зоны обмоток и магнитопроводов силовых трансформаторов.
  • Температура масла в верхней и нижней части силовых трансформаторов.
  • Все типы трансформаторов (среднего напряжения, высоковольтные, сверхвысокого и ультравысокого напряжения, высоковольтная передача постоянного тока).
  • Реакторы, генераторы, коммутационная аппаратура.
  • РПН.

Технические характеристики FISO Nortech TPT-62

Технические характеристики

EasyDisk (стандартный)
Ø 18.55 мм

MiniDisk
(дополнительно)

Голый/клееный наконечник
(дополнительно)

Диапазон температуры

От -40°C до 225°C

Разрешение

0.1°C

Погрешность

±1°C

Тип оптоволокна

62.5 μм Silica Fiber

Оболочка кабеля

Двойная оболочка из ПТФЭ

  • 0.85 мм кабель из ПТФЭ со щелями для проницаемости масла
  • 3.15 мм кабель из ПТФЭ со спиральной оболочкой

Доступная длина датчика

От 2 до 15 метров (шаг 1 м)

Тип разъема

Оптический разъем ST байонетного типа

Чувствительность к РЧ и ЭМП

Полностью невосприимчив

Химическая стойкость

Устойчив к наиболее агрессивным веществам, например, горячим парам керосина

Заделка кончика
чувствительного
элемента

EasyDisk Ø 18.55 мм (стандартный)
MiniDisk Ø 6.2 мм (дополнительно)
Голый наконечник / нет диска
(дополнительно)
Клееный наконечник / нет диска
(дополнительно)

Сертификация датчика

ASTM D-3426
ASTM D-149
