Прибор для акустических и электрических (СВЧ) измерений частичных разрядов в элегазовой изоляции выключателей, трансформаторах и кабелях Power Diagnostix Systems AIAcompact
Артикул: 21501
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Power Diagnostix Systems AIAcompact
описание в pdf

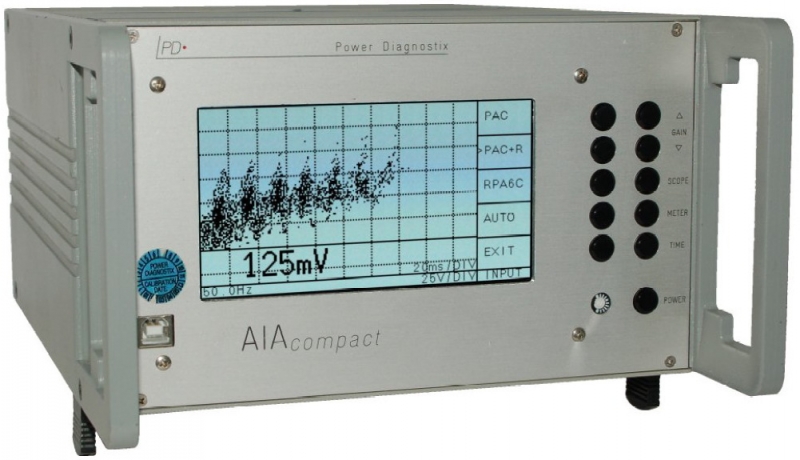

AIAcompact - портативный прибор для акустических и электрических (СВЧ) измерений частичных разрядов в элегазовой изоляции выключателей, трансформаторах и кабелях. Прибор оснащен источником питания для независимой работы до 3 часов и совместим с ассортиментом пьезо-электрических акустических датчиков и креплений для них. Кроме того, AIAcompact позволяет проводить измерения ЧР с помощью внешних СВЧ-датчиков.

Акустические измерения ЧР могут проводиться на выключателях с элегазовой изоляцией и другом высоковольтном оборудовании без необходимости прерывать рабочий процесс. Такие измерения помогают выявлять внутренние дефекты изоляции, которые в дальнейшем могут привести к отказу всей системы.

Акустические измерения основываются на тесном акустическом контакте области, производящей ЧР и датчика. В большинстве случаев наличия ЧР в КРУ с элегазовой изоляцией такой контакт достигается достаточно просто.

Таким образом, разряды в остриях, а также в расслоениях изоляции идентифицируются с чувствительностью вплотную приближающейся к конвенциональной по электрическому методу по стандарту IEC 60270. Акустический метод значительно превосходит электрический для определения таких дефектов как например "перепрыгивающие" частицы.

Прибор основан на аппаратном обеспечении системы ICMcompact, и автоматически определяет используемые датчики и предусилители. Обычно прибор работает с акустическими датчиками со встроенными предусилителями, подключенными ко входам сигнала. Также возможно подключение дополнительного предусилителя ближе к датчику для усиления сигнала, когда используется более длинный кабель, или в случае низкоуровневых измерений.
СВЧ измерения на внешних датчиках возможны с помощью логарифмического конвертера частот с диапазоном от 300МГц до 2ГГц. Прибор опознает его автоматически и переключает дисплей в логарифмический режим для детектирования СВЧ.

Режимы вывода данных

Дисплей прибора имеет три режима визуализации, которые переключаются с помощью специальных клавиш: SCOPE, METER, TIME.

Режим SCOPE



В данном режиме AIAcompact показывает сигнал ЧР с разрешением по фазе. Функция Freeze позволяет снимать скриншоты захваченных сигналов для дальнейшего анализа.

Режим METER

В данном режиме на экран выводится столбчатая диаграмма с количественными значениями захваченной активности. Столбцы показывают среднеквадратичное и пиковое значения ЧР, а акже их содержание при 50(60)Гц и 100(120)Гц. Прибор автоматически синхронизируется с частотой линии.

Режим TIME

В этом режиме, прибор отображает 5 или 10 циклов переменного тока вызванных ЧР-активностью. Таким образом отображаются последовательные ЧР-феномены, что позволяет идентифицировать перепрыгивающие частицы и степень их активности.

Дополнительно

  • Программное Обеспечение AIAcompact: все захваченные паттерны могут быть переданы на компьютер через USB-интерфейc. По может представлять ЧР-паттерны в цвете.
  • Селектирование: подавление шумов с помощью ПО. Для проведения исследований в условиях высокой зашумленности.
  • MUX: встроенная 4 или 12-канальная мультиплексная приставка для разделения сигналов ЧР и напряжения, с индивидуальными настройками и калибровкой для каждого канала.
  • 57-килобитный модем: Встроенный аналоговый модем обеспечивает доступ к прибору через обычную телефонную линию.

Простой в использовании анализатор элегазовых КРУ и другого высоковольтного оборудования, предоставляющий возможность анализа встроенных или внешних СВЧ-датчиков - AIAcompact - идеальное решение для контроля состояния подстанционного оборудования в процессе работы.
