On-site TDS146

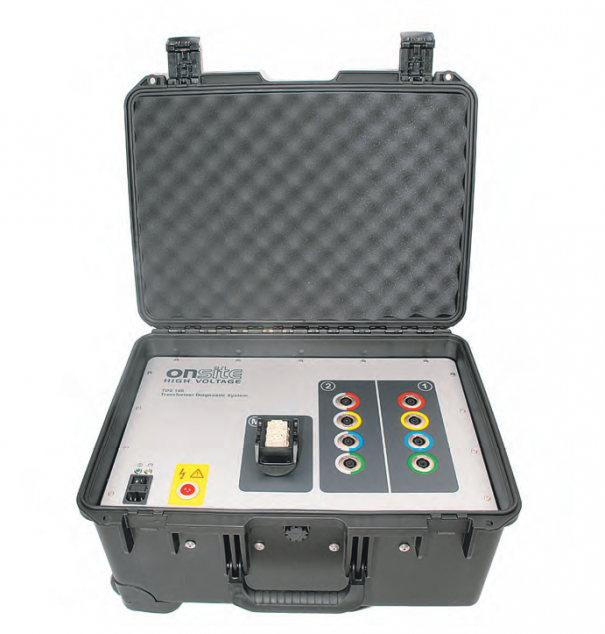

Система диагностики силовых трансформаторов с устройством РПН TDS146
Артикул: 22241
Цена по запросу
Поставляется в минимальные сроки
TDS146
описание в pdf

Экономия времени, простота в управлении, исчерпывающие результаты

  • Многофункциональное автоматизированное решение для эксплуатационных служб
  • Продвинутая диагностика силовых трансформаторов с устройством РПН
  • Раннее определение предварительного отказа, вызванного ухудшением свойств механизмов, различных типов РПН
  • Высокочувствительное распознавание дефектов обмоток внутри трансформаторного бака
  • Безупречное решение для оценки состояния различных типов трансформаторов

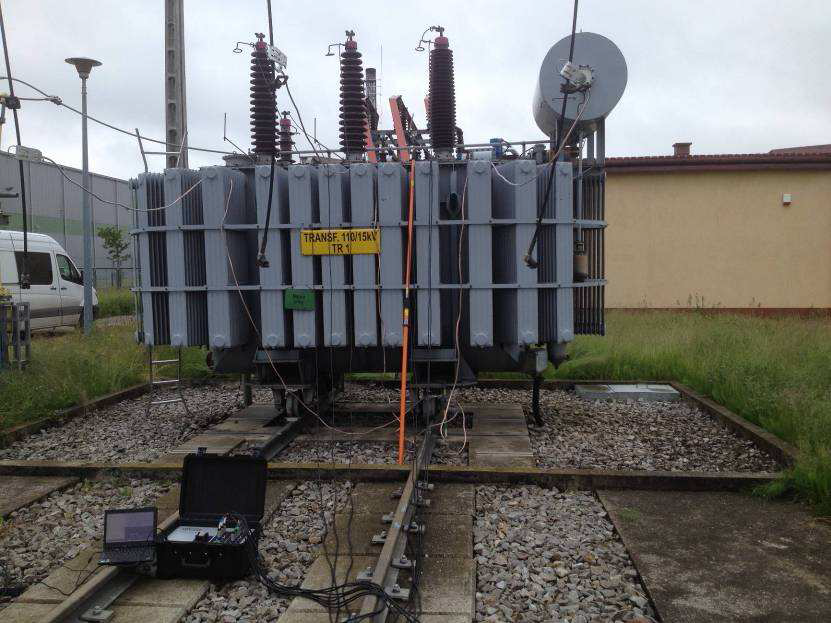

Применение

  • Способен выполнять все необходимые тесты и измерения в поле
  • Диагностика всех типов силовых трансформаторов для периодического обслуживания и на основе технического состояния объекта
  • Соответствует стандартам ANSI/IEEE C57.12.90-1987, IEEE Std 62-1995, IEEE Std C57.12.37-2006, IEEE Std C57.140-2006, IEC 60214, IEC60076-1

Особенности

Оценка состояния контактной системы РПН посредством:

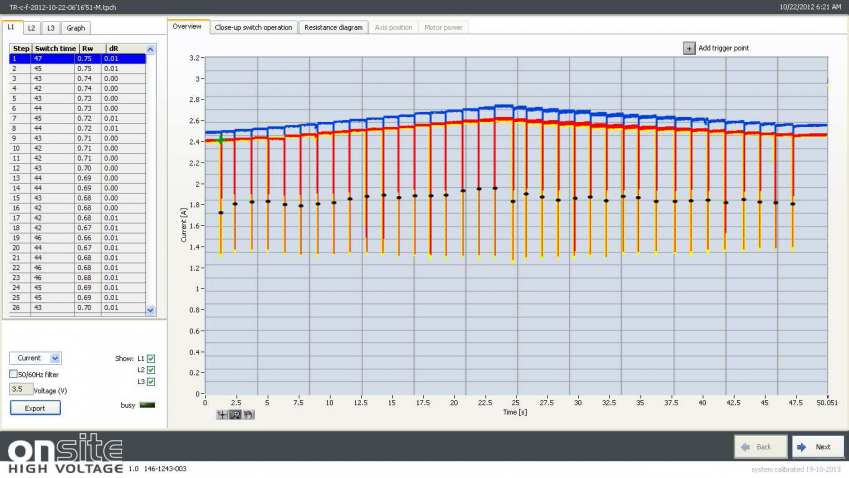

  • Измерения динамического сопротивления
  • Измерения времени переключения контактора
  • Измерение положения оси привода РПН (для РПН роторного типа)
  • Измерение мощности приводного механизма РПН
  • Оценка неравномерности трансформаторных обмоток посредством:
  • Измерения коэффициента трансформации
  • Измерение сопротивления обмоток постоянному току
  • Сравнение времени переключения РПН, коэффициента трансформации и сопротивления обмоток между всеми позициями переключателя и фазами
  • Портативная система тестирования, компактный дизайн и небольшой вес
  • Возможность генерировать отчет на основе данных, полученных в ходе тестирования
  • Однократное подключение для всех измерений
  • Легкая и полностью автоматизированная полнофазная тестовая процедура

Технические характеристики TDS146

Максимальный тестовый ток при измерении сопротивления

10 А DC

Диапазон измерения сопротивления обмоток

100 мОм - 100 Ом

Точность измерения сопротивления обмоток

1 мОм

Диапазон измерения динамического сопротивления РПН

100 мОм - 100 Ом

Точность измерения динамического сопротивления РПН

5 мОм

Напряжение измерения коэф. трансформации

20 В, 50/60 Гц

Диапазон измерения коэф. трансформации

От 1:1 до 1:100

Точность измерения коэф. трансформации

0.1%, ток 1 мА, угол 0.5 град.

Диапазон тока возбуждения при измерении коэф. трансформации

0 - 300 мА

Точность измерения времени переключения контактов

1 мс

Измерение вспомогательного напряжения при измерении времени переключения контактов

Встроенное

Диапазон напряжения при измерении мощности привода РПН

0-400 В, 50/60 Гц

Выходной ток при измерении мощности привода РПН

Токовый зажим, 10 А

Точность при измерении мощности привода РПН

1 Вт

Диапазон измерения оси вращения привода РПН

0 - 360 град.

Точность измерения оси вращения привода РПН

0.5 град.

Подключение к трансформатору

Автоконфигурирование

Контроль РПН

2x без контакта, 8 А, 400 В

Диапазон рабочих температур

0 - 50 0С

Связь с компьютером

Беспроводное

Напряжение питания

Однофазное, 110 - 240 В, 48 63 Гц, 400 ВА

Вес нетто

Прибл. 9.7 кг

Габариты

Ш570 х Д450 х В270
