Лаборатория поиска утечек газа ДЛС-АВТО (SELMA)

Лаборатория для поиска утечек метана в городских условиях
Артикул: 21526
Цена по запросу
Поставляется в минимальные сроки

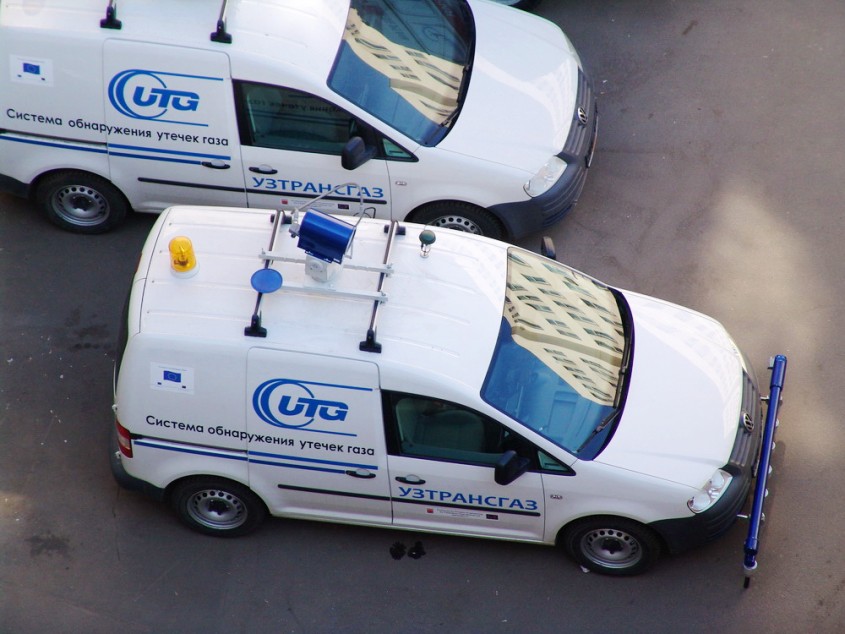

Мобильная лаборатория ДЛС-АВТО (SELMA)
описание в pdf

Мобильная лаборатория для поиска утечек газа

ДЛС-АВТО - это мобильная лаборатория для поиска утечек газа в городских условиях со стационарным лазерным детектором метана бамперного и крышного типа (многопроходка). Международное название Street Evaluating Laser Methane Assessment (SELMA) – дистанционный лазерный детектор утечек газа. Автомобильная лаборатория дистанционно определяет места утечек природного газа в периметре 60 метров без забора проб, дополнительных зондов и измерительных кювет. Лаборатория оборудована дистанционным лазерным детектором метана ДЛС-Пергам. Лазерный луч отражается от различных объектов (дома, автомашины, деревья и т.д.), возвращается на фотоприемник. В случае если луч пересекает облако газа (подземная или надземная утечка), его интенсивность ослабляется в зависимости от концентрации метана. Специальная система обработки данных позволяет анализировать ослабленный сигнал и выдавать оператору точное местоположение утечки и её концентрацию.

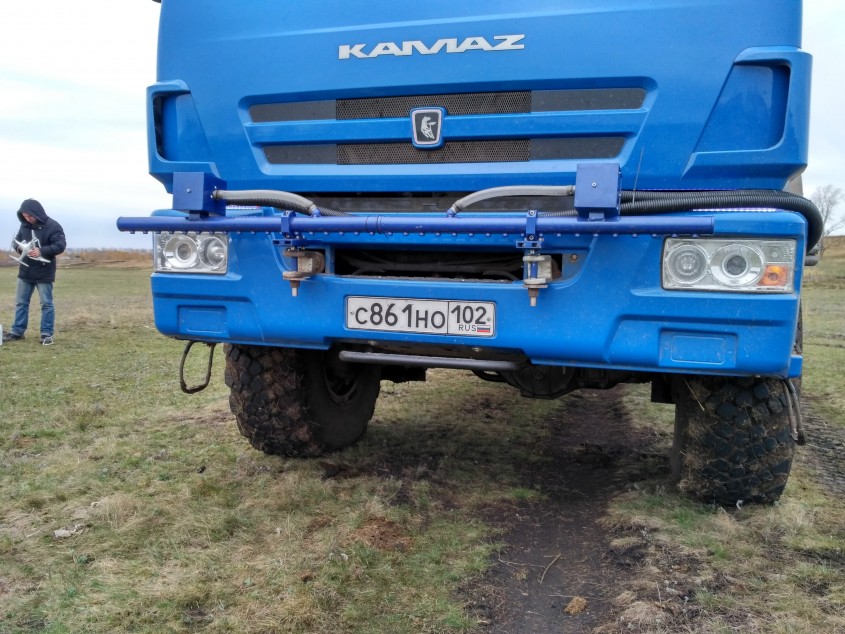

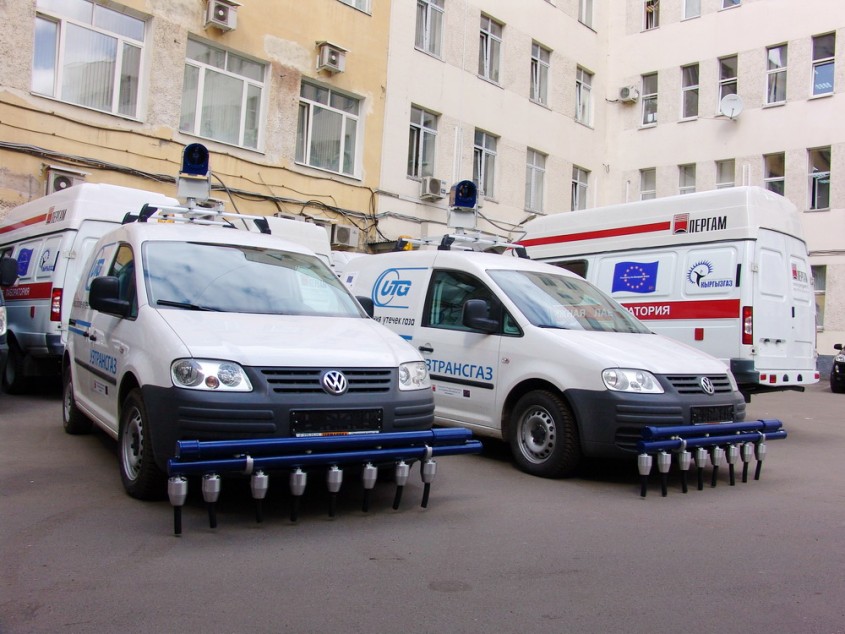

Прибор ДЛС-Пергам оборудован специальным поворотным устройством, позволяющим оператору из кабины управлять направлением лазерного луча. Обследование трасс и поиск мест утечек производится как во время движения автомобиля, так и во время стоянки. Возможны различные режимы непрерывного «обзора» при помощи поворота зеркала — направленный, режим сканирования по кругу, режим сканирования по сектору и др. Лаборатория может управляться одним оператором (водитель, либо водитель+оператор). Для обнаружения мест выхода газа от подземных утечек, лаборатория оснащена бамперной системой отбора поверхностного воздуха и оптическим блоком на основе многопроходной кюветы (лазерный луч многократно проходит через анализируемый воздух для измерения концентраций метана порядка единиц миллионных долей — ppm). Поставляется на базе автомобиля Фольксваген Caddy. В ПЕРГАМ вы можете заказать автолабораторию на базе любого подходящего под ваши задачи грузового или легкового автомобиля.

Назначение лаборатории:

  • Поиск мест утечек природного газа в городских условиях;
  • Диагностика подземных и надземных газопроводов с высоким и низким давлением;
  • Обследование газопроводов высокого и низкого давления
  • Обнаружение мест утечек на крановых узлах, кранах, задвижках, запорной арматуре
  • Обследование городских газовых сетей
  • Поиск, обнаружение и локализация микроутечек на труднодоступных участках трассы газопровода
  • Трассировка, точные GPS координаты объектов трассы с занесением данных в электронную карту города (дефектная ведомость газопроводов)
  • Круглосуточный мониторинг воздушных, водных переходов, мест пересечения с а/д, ж/д и др.
  • Контроль загазованности территорий комбинатов, автозаправочных станций
  • Контроль загазованности территорий ПХГ, ГРС, ГПС и других объектов газовой промышленности
  • Экологический мониторинг
  • Предупреждение чрезвычайных ситуаций
  • Обеспечение безопасности предприятий и жилых домов
  • Оперативная ликвидация аварийных ситуаций
  • Обеспечение безопасности персонала
  • Контроль загазованности и безопасность подземных парковок, торговых центров

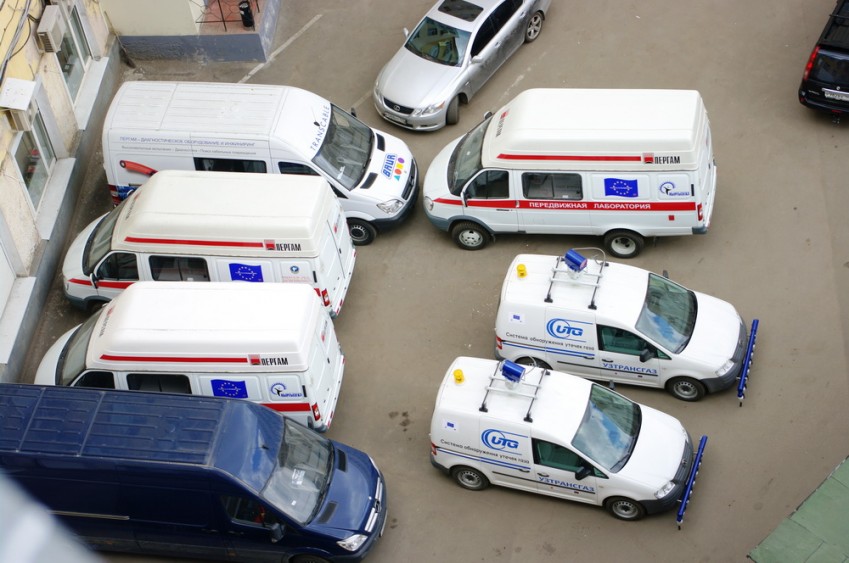

Типы шасси лаборатории ПЕГАЗ

  • Volkswagen T 5, LT35/28, Caddy
  • FORD Transit
  • Mercedes Sprinter
  • УАЗ 3962
  • Нива Шевроле
  • ГАЗ 2705, «Газель» с высокой крышей
  • Камаз 43144
  • УРАЛ 4320
  • Вездеход Шаман
  • Вездеход Петрович
  • Любое шасси

Условия поставки:

  1. Срок поставки: Поставка диагностических комплексов производится не позднее 6 месяцев со дня поступления на счет Поставщика суммы оплаты.
  2. Гарантийный срок: Производитель диагностических комплексов АО «ПЕРГАМ-ИНЖИНИРИНГ» предоставляет полное гарантийное обслуживание - 12 месяцев со дня отгрузки и подписания Акта приемо-передачи товара со склада Продавца в Москве.
  3. Обучение: АО «ПЕРГАМ-ИНЖИНИРИНГ» проводит обучение заказчиков работе с оборудованием и мобильным комплексом в целом в течение пяти рабочих дней.

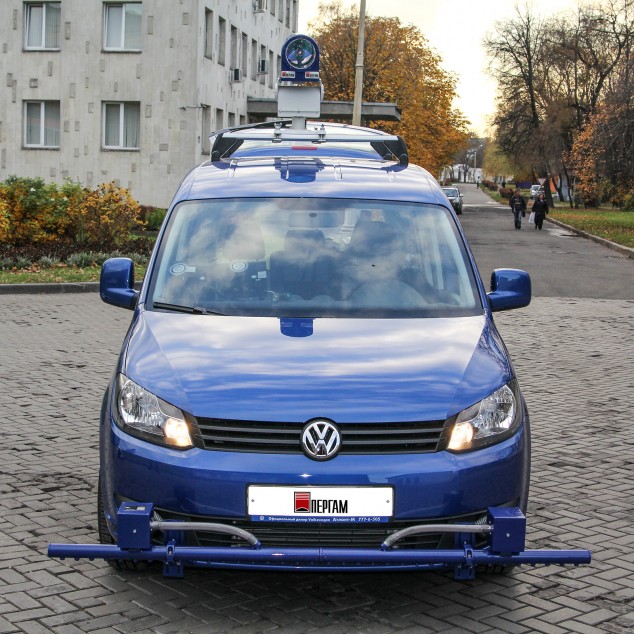

Лаборатория ПЕГАЗ

Расчетный срок службы мобильных диагностических комплексов - 10 лет

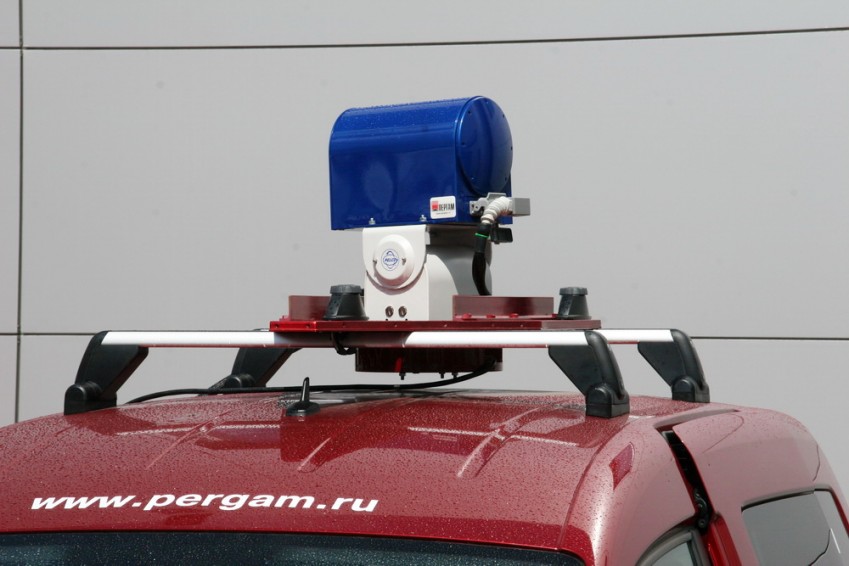

Дистанционный детектор метана ДЛС-Пергам

Разработка специалистов компании «ПЕРГАМ-ИНЖИНИРИНГ» — дистанционный сигнализатор метана «ДЛС-Пергам» — автомобильная версия предназначена для обнаружения утечек природного газа из подземных и надземных магистральных, распределительных и городских газопроводов высокого и низкого давления и других объектов. Прибор позволяет улавливать утечки природного газа с высокой точностью (на уровне фонового значения) в зоне 60 м. Детектор метана, поставляемый в составе лаборатории компактен, удобен в использовании, и оборудован всеми необходимыми комплектующими для установки на автомобиль и проведения измерений в движении. Прибор полностью автоматизирован и может непрерывно работать без оператора с сохранением результатов в памяти компьютера. В состав диагностического комплекса входит система GPS, позволяющая с большой точностью определять координаты движения автомобиля и места утечек. Специализированное программное обеспечение позволяет «накладывать» места повышенной концентрации газа на карту местности для дальнейшей обработки и составления отчетов.

Особенности

Безопасность. Излучение лазера мощностью 15 мВт на длине волны 1,65 мкм относится к классу I (безопасно для глаз).

Надежность. Обеспечивается гарантированной стабильностью параметров лазера, устойчивостью оптики и электроники к внешним воздействиям (температура, вибрации и др.).

Точность измерений. Используемая методика измерений при помощи перестраиваемого диодного лазера, излучающего на длине волны 1,65 мм, обеспечивает высокую степень надежности и точности. Кроме того, прибор нечувствителен к влаге, растительности и другим мешающим факторам.

Экономичность. Для функционирования прибора не требуется расходных материалов, а потребление электроэнергии минимально.

Удобство эксплуатации. Прибор может функционировать в автоматическом режиме, включая регистрацию утечек, сохранение фотоизображения места утечки и фиксацию на электронной карте.

Перспективность. Путем замены лазера прибор может быть перестроен для детектирования других газовых компонентов в атмосфере, таких, как NH3, NO2, CO, HF, H2S и др.

Технические характеристики Мобильная лаборатория ДЛС-АВТО (SELMA)

Технические характеристики

Дистанционный газоанализатор Газоанализатор для локальных
измерений с прокачкой
Средняя скорость обследования 20-50 км/час 20-50 км/час
Режимы сканирования
По азимуту  ± 360° -
По углу места 45 - 135° -
Тип лазера диодный, класс | диодный, класс |
Длина волны излучения лазера 1,65 мкм 1,65 мкм
Мощность лазерного излучения 15 мВт 15 мВт
Зона стабильной регистрации утечки 60м -
Диапазон измерения концентрации газа 0 - 20 000 ppm·m* 0,1 - 2 000 ppm
Чувствительность по метану: 20 ppm·m* 0,1 ppm
Рабочая температура -10°... +40° -10°... +40°

* ppm·м (part per million·метр) кол во молекул детектируемого газа на миллион молекул воздуха умноженное на расстояние.

Комплектация передвижной лаборатории

Дистанционный газоанализатор

  • Оптический блок для дистанционного зондирования
  • Блок электроники
  • Видеокамера
  • Монитор
  • GPS антенна
  • Поворотное устройство (только для дистанционного газоанализатора)
  • Блок управления для поворотного устройства (только для дистанционного газоанализатора)
  • Соединительные кабели

Газоанализатор для локальных измерений с прокачкой

  • Оптический блок (многопроходовый кюветы)
  • Блок электроники
  • Видеокамера
  • Монитор
  • GPS антенна
  • Поворотное устройство (только для дистанционного газоанализатора)
  • Блок управления для поворотного устройства (только для дистанционного газоанализатора)
  • Соединительные кабели

Дополнительное оборудование

  • Дистанционный лазерный детектор метана ДЛС-Пергам для обнаружения мест утечек газа из подземных и наземных газопроводов
  • Индивидуальные газоанализаторы комплект портативных анализаторов на различные газы
  • Трассопоисковый комплект GasPipe Pro
  • Портативная тепловизионная система InfraCam
  • Синхронизированная система видеонаблюдения
  • Ультразвуковой расходомер газа PT 878 GC с накладными датчиками (опция)
  • Ультразвуковой дефектоскоп Epoch IV
  • Портативный толщиномер 26 MG
  • Георадар Mala Easy Locator серии GasPipe Pro
  • Программное обеспечение для обработки данных, протоколирования, составления отчетов обследования
  • Программное обеспечение для работы с электронными картами (привязка утечек и других дефектов)
  • Комплект бурильного инструмента
  • Методические указания по проведению работ
  • Комплект автомобильного и дополнительного оборудования
