Авиационный детектор метана ALMA G5

Портативный детектор метана для малой авиации и БПЛА, находит утечки на расстоянии до 150 метров
5
Артикул: 23362
Цена по запросу
Поставляется в минимальные сроки

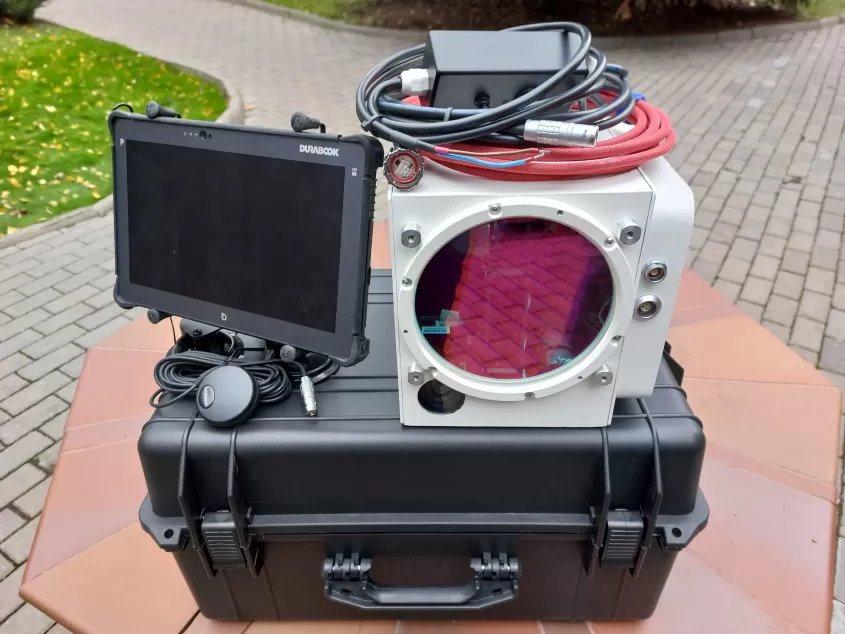

Авиационный детектор метана ALMA G5
описание в pdf

Дистанционный лазерный детектор утечек метана «ДЛС-Пергам ALMA G5» - это новая разработка компании Пергам, портативный детектор метана для малой авиации и БПЛА, находит утечки на расстоянии до 150 метров (300 метров с усилителем). Предназначен для обнаружения утечек на трубопроводах для транспортировки и распределения природного газа, проверки метановых резервуаров, компрессорных станций и других потенциальных источников выбросов метана в атмосферу. Наш детектор автоматически сигнализирует о превышении концентрации метана заданного порогового значения. Чувствителен только к метану, отсутствуют ложные срабатывания. Производительность 600 км/день, максимальная скорость на которой корректно определяются утечки 100 км/час.

Это 5 версия нашего детектора ДЛС-Пергам, который разработан нами в 2002 году, до сих пор первые версии успешно работают на объектах ПАО «Газпром». ALMA G5 разработан в 2023 году и отличается улучшенными характеристиками и размерами, нам удалось значительно уменьшить габариты прибора. Усовершенствовали электронику: в 4 раза выше мощность лазера, в 2 раза короче длительность лазерного импульса, частота опроса при измерениях в 2 раза выше, в результате чувствительность измерений выросла вдвое. ИК лазерный луч позволяет измерять расстояние до цели, исключая необходимость применения дополнительного дальномера. Мы также полностью переписали ПО и перерисовали интерфейс управления.

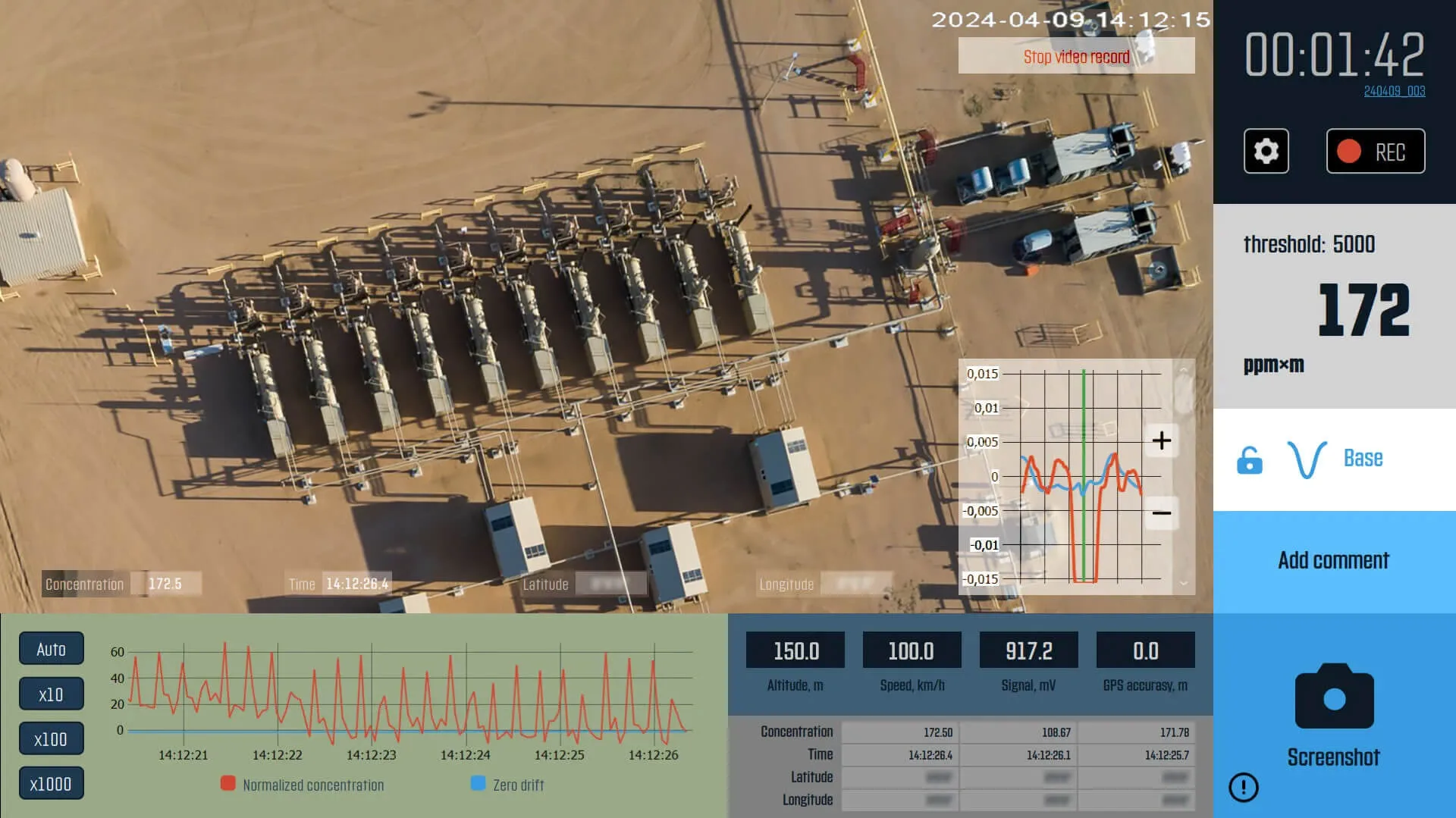

Интерфейс ПО детектора ALMA G5

На экран ПК оператора выводятся данные

  • Концентрация метана;
  • Географическое положение;
  • Электронная карта;
  • Маршрут полёта;
  • GPS координаты и изображения места утечки.

Устанавливается на все виды транспорта

ALMA G5 устанавливается на вертолёты, автожиры и легкомоторные самолёты, например, на самолёты компании Cessna или на вертолеты типа R44, R22, Jet Ranger и другие. Вес прибора составляет 9кг, что позволяет устанавливать его на промышленные БПЛА и даже на беспилотники типа «крыло». А для обследования магистральных газопроводов можно установить на автомобиль повышенной проходимости или вездеход. Прибор успешно нами испытан на всех перечисленных видах транспорта и на отлично справляется со своими задачами – точно определяет места утечек метана. ALMA G5 работает в автоматическом режиме, но оператор может постоянно контролировать и корректировать работу системы.

Прибор измеряет суммарную концентрацию газа в луче лазера, который отражается топографическим объектом (земля, трава, деревья, асфальт, кирпич, и т.д.), находящимся на расстоянии 20 – 150 м от прибора. Детектор может применяться в газодобывающей промышленности, предприятиями по транспортировке природного газа и в других отраслях промышленности для обнаружения утечек природного газа из газопроводов высокого и низкого давления и других источников.

Климатическое исполнение по ГОСТ 15150-69

Детектор ALMA G5 предназначен для работы в условиях умеренного и холодного климата, состоит из оптического блока и кейса электроники, которые имеют обыкновенное исполнение для установки вне взрывоопасных помещений. По условиям эксплуатации, прибор относится к исполнению УХЛ категории 4.2 по ГОСТ 15150-69.

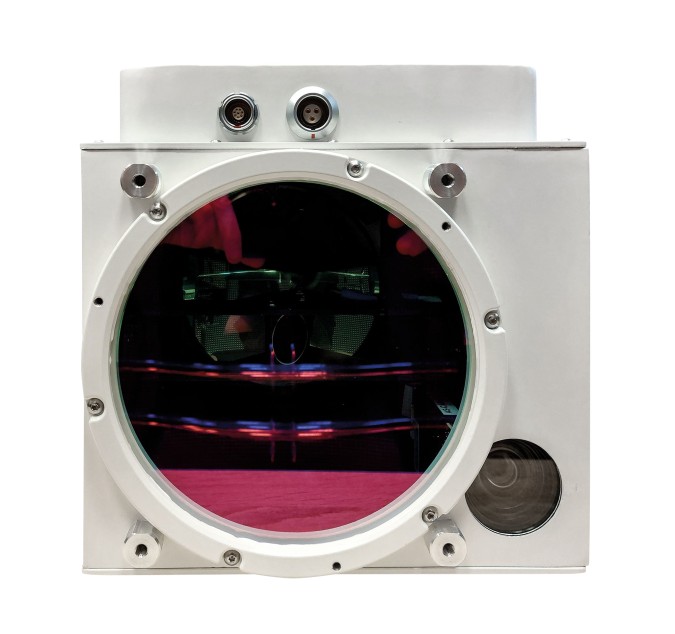

Детектор метана ALMA G5

Технические характеристики Авиационный детектор метана ALMA G5

Детектируемый газ

Метан (CH4) и газы, содержащие метан.

Принцип действия

Реализует метод абсорбционной спектроскопии на основе диодного лазера с перестраиваемой частотой TDLAS (Tunable Diode Laser Absorption Spectroscopy)

Метод измерения

Анализ отраженного лазерного излучения для определения степени его поглощения метаном по ходу лазерного луча.

Порог обнаружения

Пороговая чувствительность C0 при усреднении 0,2 сек:

с расстояния 50 м
с расстояния 100 м
с расстояния 150 м

10 ppm*м
40 ppm*м
100 ppm*м

Пороговая чувствительность C0 при усреднении за 0,04 сек:

с расстояния 50 м
с расстояния 100 м
с расстояния 200 м

25 ppm*м
100 ppm*м
250 ppm*м

Диапазон детектирования (CH4)

От 0 до 99999 ppm*м

Погрешность измерения

±10%

Единицы измерения

ppm*м

Время отклика

0.2 с/0.04 с

Классы лазеров

ИК лазер (рабочий): Class I, безопасный для глаз

Рабочая температура

От -10 до +40℃

Электропитание

DC 9-36 В

Самотестирование

Встроенное самотестирование во время включения прибора

Сигнализация о системной ошибке

Соответствует сообщению об ошибке при наличии проблемы в аппаратуре.

Габариты оптического модуля

243x235x294 мм

Вес прибора

9кг.

Уровень защиты корпуса

IP54
