Дистанционный лазерный детектор метана АЛЬМА G5 Мини

Дистанционное обнаружение утечек метана с тяжелых БПЛА

АЛЬМА G5 Мини — дистанционный лазерный детектор метана для тяжелых БПЛА, обнаруживающий утечки на расстоянии до 150 м. Детектор применяют для обследования систем транспортировки и распределения природного газа, метановых резервуаров, компрессорных станций и других объектов, где возможны выбросы метана в атмосферу.

Оптическая система детектора чувствительна к метану и не реагирует на другие газы. Прибор автоматически фиксирует превышение заданного порога концентрации метана и сигнализирует об этом оператору. Производительность АЛЬМА G5 Мини достигает 600 км обследования в день, а максимальная скорость движения при обнаружении утечек составляет 100 км/ч.

АЛЬМА G5 Мини — пятое поколение дистанционного лазерного детектора ДЛС-Пергам, разработка которого началась в 2002 году. Первые версии системы до сих пор используются на объектах ПАО «Газпром». Модель АЛЬМА G5 разработана в 2023 году. По сравнению с предыдущими версиями она получила более компактные размеры и обновленную электронную часть. Мощность лазера увеличена в четыре раза, частота опроса при измерениях — в два раза, а длительность лазерного импульса сокращена вдвое. В результате чувствительность измерений выросла в два раза. Лазерный луч также используется для определения расстояния до цели, поэтому отдельный дальномер не требуется.

Для АЛЬМА G5 Мини полностью переработано программное обеспечение и обновлен интерфейс управления.

Принцип дистанционного обнаружения утечек метана

Результат измерения выражается в интегральной концентрации (ppm × м), то есть в произведении концентрации метана в миллионных долях на длину оптического пути в метрах.

Данные на экране оператора

На экране оператора отображаются результаты измерений и данные о полете:

• концентрация метана;
• географическое положение;
• электронная карта;
• маршрут полета;
• GPS-координаты и изображения места утечки.

Кроме того, прибор оснащен камерой с разрешением 4К.

Установка на различные носители

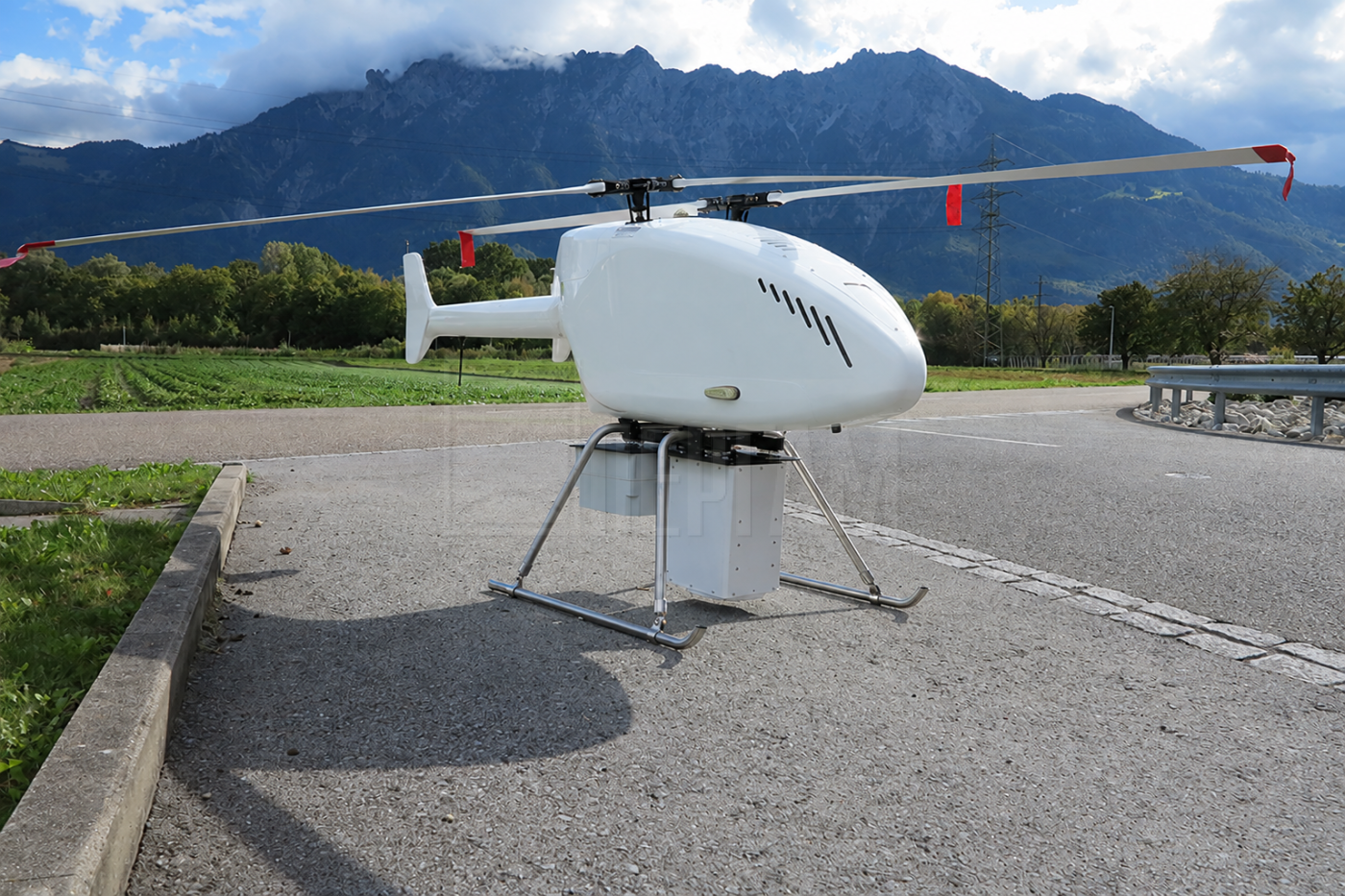

Масса прибора составляет 6,5 кг, поэтому его можно устанавливать на промышленные БПЛА, включая беспилотники самолетного типа. Для обследования магистральных газопроводов АЛЬМА G5 Мини также устанавливается на автомобили повышенной проходимости и вездеходы.

Система прошла испытания на различных типах воздушного и наземного транспорта. АЛЬМА G5 Мини работает в автоматическом режиме, при этом оператор контролирует ход обследования и при необходимости корректирует работу системы.
