FLIR

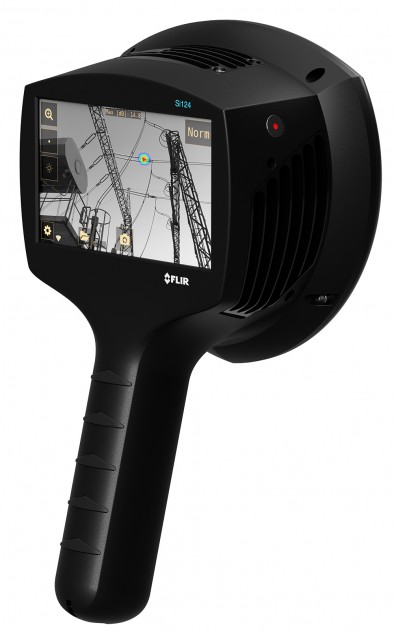

Акустическая камера FLIR Si124

FLIR Si124 - это промышленная акустическая камера визуализирует утечки газов, сжатого воздуха, выявляет проблемы с частичными разрядами на высоковольтном оборудовании, ЛЭП. Flir Si124 даёт возможность увидеть на экране источник ультразвука в визуальном, привычно для глаза человека, формате.

Промышленная акустическая камера визуализирует утечки газов, сжатого воздуха, частичные разряды

  • FLIR Si124
  • Поставляется в минимальные сроки
  • 12
    Гарантия на Акустическая камера FLIR Si124: 12 месяцев

Прибор визуализации утечек сжатого воздуха и частичных разрядов

FLIR Si124 - это промышленная акустическая камера визуализирует утечки газов, сжатого воздуха, выявляет проблемы с частичными разрядами на ВВ оборудовании, ЛЭП. Flir Si124 даёт возможность увидеть на экране источник ультразвука в визуальном, привычно для глаза человека, формате. Используется специалистами в сфере коммунальных услуг, инженерно-технических работ для визуализации и поиска коронных и электрических разрядов на высоковольтном оборудовании. Используется на производстве и в промышленности. Выявляет повреждения в 10 раз быстрее традиционных методов. Выявляет дефекты дистанционно и без вывода оборудования из работы.

Акустическая камера слышит и визуализирует сигналы от 2 до 31 кГц

У камеры Si124 124 встроенных микрофона и частотный диапазон, который охватывает звуковые и ультразвуковые сигналы (от 2 до 31 кГц). Это позволяет видеть сквозь фоновый шум, обычно встречающийся в промышленных средах, и получать точные акустические изображения неисправностей. На главном экране пользовательского интерфейса отображается изображение с камеры с наложенной на него тепловой картой. На тепловой карте показано расположение самого сильного источника звука (режим с одним источником) или нескольких источников звука (режим с несколькими источниками). Это и есть утечки-неисправности, которые невозможно увидеть человеческому глазу, а на экране камеры они отчётливо видны в виде цветных изображений, на которых пользователь может точно определять источник звука и классифицировать проблему.

Тепловая карта утечки - визуализация ультразвука

Тепловая карта

В цветовом режиме локализации каждый источник звука имеет несколько различных цветов, от синего до красного. Центр источников звука отображается красным цветом, при этом, по мере удаления от центра источника звука, цвет постепенно сменяется на жёлтый, зелёный, голубой и синий. Цветовой режим локализации активен в режим «Ток». В цветовом режиме интенсивности каждый источник звука отображается одним цветом в соответствии с интенсивностью источника звука. Цветовой режим интенсивности активен в режиме «Воздух». Помимо тепловой карты, отображается местоположение самого сильного источника звука, обозначенное небольшим перекрестием. При создании моментального снимка производится запись звука, поступающего с направления, обозначенного перекрестием. Функция анализа в режиме реального времени для конкретных применений также будет использовать звук, поступающий с направления, обозначенного перекрестием.

Облачный сервис FLIR

У FLIR Si124 есть облачный сервис FLIR Acoustic Camera Viewer. Это программа просмотра изображений акустической камеры. Si124 автоматически сохраняет отснятые изображения в облако. При подключении к сети Интернет через Wi-Fi камера автоматически выгружает все моментальные снимки с устройства в облачный сервер FLIR Acoustic Camera Viewer. Пользователи могут получить доступ к сохранённым файлам для более подробного анализа. Акустическая камера FLIR Si124 - идеальный инструмент для технического обслуживания. Специалисты с акустической камерой могут быстро выявлять проблемы, гарантируя энергетическим компаниям непрерывность электроснабжения и производственных операций. FLIR Si 124 способна провести анализ электрооборудования на наличие разрядов в изоляции при напряжениях от 3 кВ: в кабелях, ячейках, ЛЭП, вводах, электродвигателях, может использоваться для обследования трансформаторов, КРУЭ. Камера выявляет дефекты в подшипниках и утечки в системах под давлением, включая проходные клапаны.

Удаленное обновление ПО

При подключении к сети Интернет через Wi-Fi камера автоматически загружает обновления программного обеспечения, доступные в FLIR Acoustic Camera Viewer. Загруженное обновление будет установлено при следующем запуске камеры. Текущая версия программного обеспечения отображается при нажатии кнопки настроек. Если функция удаленного обновления не может быть использована, камеру можно обновить с помощью USB-накопителя.

Особенности FLIR Si124

Быстрое обнаружение утечек

Визуализация, классификация, количественная оценка

Мгновенный расчет параметров, имеющих критическое значение для принятия решений, с помощью облачного программного обеспечения для анализа данных

  • Загрузка, хранение и резервное копирование данных; создание отчетов; проведение глубокого анализа с помощью облачного аналитического инструмента FLIR Acoustic Camera Viewer
  • Быстрое вычисление расчетных ежегодных затрат энергии, вызванных утечкой сжатого воздуха или вакуума
  • Определение необходимости в обслуживании или замене с помощью мгновенной классификации типов частичных разрядов или короны

Обнаружение частичного разряда и короны по звуку

Обнаружение утечек в 10 раз быстрее

Сокращение потерь электроэнергии и оптимизация производительности оборудования

  • Определение точного местоположения дорогостоящих утечек в шумных промышленных средах
  • Мгновенный просмотр скорости утечки (л/мин или куб. фут/мин) и расчетных ежегодных потерь энергии
  • Увеличение срока службы компрессора засчет исключения бесполезных затрат мощности

Визуализация, классификация, количественная оценка

Обнаружение частичного разряда и короны по звуку

Сведение к минимуму отказов и простоев оборудования, возникающих в результате проблем с частичными разрядами и коронированием

  • Классификация типа частичного разряда (включая поверхностный разряд, скользящий разряд и воздушный разряд) для повышения надежности электрических систем
  • Идентификация коронного разряда даже в дневное время, позволяющая быстро заменить дефектные элементы до возникновения катастрофического повреждения
  • Управление легкой камерой с использованием одной руки

Функции FLIR Si124 для конкретных применений

Обнаружение утечек сжатого воздуха

FLIR Si124 определяет утечки сжатого воздуха на основании звука, издаваемого утечкой. Различные доступные фильтры FLIR Si124 удаляют фоновый шум и концентрируются на ультразвуковых частотах, в диапазоне которых звук утечки обычно намного сильнее фонового шума. По звуку от обнаруженного источника FLIR Si124 определяет, является ли данный источник утечкой. При обнаружении утечки FLIR Si124 определяет ее размер. Оценка основана на правильной настройке пользователем расстояния до места утечки, а также на правильной настройке параметров, связанных с утечкой. Также FLIR Si124 будет отображать оценку ежегодной стоимости обнаруженной утечки. Фильтры «Высокие» и «Ультра» отфильтровывают фоновые шумы, концентрируясь на ультразвуковых частотах, в диапазоне которых лучше слышен звук утечки. Фильтр «SLM» усиливает звук утечек, дополнительно отфильтровывая звуки от многих характерных промышленных источников шума.

Обнаружение частичного разряда

FLIR Si124 определяет частичные разряды на основе звука, который они издают. Различные доступные фильтры FLIR Si124 удаляют фоновый шум и концентрируются на высоких и ультразвуковых частотах, в диапазоне которых звук частичного разряда обычно намного сильнее фонового шума. FLIR Si124 автоматически определяет, когда обнаруженный источник звука, скорее всего, представляет собой частичный разряд. Автоматическое определение работает для частот переменного тока 50 и 60 Гц. Если необходимо обнаружить частичные разряды на других частотах переменного тока, включите ручную регулировку частоты переменного тока в настройках режима тока. При обнаружении возможного частичного разряда в верхней части экрана отображается диаграмма PRPD (частичных разрядов с фазовым разрешением). По умолчанию диаграмма отображается в небольшом окне. Нажмите на окно, чтобы увеличить его. Нажмите еще раз, чтобы снова уменьшить его. Фильтр «Норм.» отфильтровывает низкочастотные фоновые шумы, а фильтры «Высокие» и «Ультра» отфильтровывают все звуковые фоновые шумы, концентрируясь на ультразвуковых частотах, в диапазоне которых лучше слышен звук частичных разрядов.

Возникли вопросы по товару?

Роман Ряполов

Здравствуйте! Меня зовут Роман Ряполов. Я руководитель отдела «Термографическое оборудование».

Готов ответить на все ваши вопросы по товару «Акустическая камера FLIR Si124». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Акустические характеристики
Акустические измерения

124 малошумных микрофона MEMS, визуализация звука в реальном времени

Чувствительность, погрешность

<0 дБ

Динамический диапазон

>120 дБ

Диапазон рабочих частот

от 2 кГц до 31 кГц, регулируемый диапазон

Дистанция

от 0,3 м (1,0 фута) до 100 м (328 футов)

Скорость утечки для компрессора / вакуума

В стандартной промышленной среде:

• >0,032 л/мин при давлении 3 бар с 3 м (9,8 фута)
• >0,05 л/мин при давлении 3 бар с 10 м (32,8 фута)

Минимальный предел обнаружения в тихой среде: 0,016 л/мин при давлении 1,2 бар с 0,3 м (1,0 фут)

Классификация электрических разрядов

• Воздушный разряд
• Поверхностный разряд
• Скользящий разряд

Пользовательский интерфейс
Дисплей

Размер: 5 дюймов, 800 × 480
Цвет: 24-битный RGB
Яркость: 1000 кд/м 2 (регулируемая)

Устройство ввода

Резистивный сенсорный экран

Индикатор включения питания

Красный светодиод

Разрешение видеоизображения

1640 × 1234

Частота видеокадров

25 кадров в секунду

Частота кадров акустического изображения

30 кадров в секунду

Зумирование

2-кратный цифровой зум

Связь и хранение данных
Беспроводная передача данных

Wi-Fi 2,4 ГГц и беспроводная локальная сеть 5 ГГц IEEE 802.11.b/g/n/ac

Хранение, внутреннее

SD-карта 32 ГБ, несъемная

Хранение, внешнее

USB-накопитель 8 ГБ, поставляемый вместе с устройством

Источник питания
Номинальное входное напряжение

12 В Максимальный входной сигнал: 15 В, 2 А

Внешняя батарея

LiFePO 12 В, 7 Ач, 84 Втч Использование: 7 ч (зависит от внешних условий)
Время заряда: от 4 до 6 ч

Зарядное устройство

Вход: 100-240 В, ~ 50/60 Гц, 1,5 А
Максимальные параметры входа: 13,8 В; 4,0 А

Внутренняя батарея (только для резервного использования камеры)

Литий-ионная 6 Втч

Параметры окружающей среды
Диапазон рабочих температур и температур хранения

Рекомендуется от -10°C до 50°C

Влажность при эксплуатации и хранении

Рекомендуется от 0 до 90%

Физические характеристики
Размер камеры

273 × 170 × 125 мм

Вес камеры

Камера: 980 г

Размер батареи

90 × 145 × 65 мм

Вес батареи

985 г

Общий вес, включая вспомогательное оборудование

2,9 кг

Длина шнура батареи

0,9 м, удлиненный 2 м

Комплектация

  • Камера FLIR Si124
  • Батарея
  • Кабель аккумулятора
  • Зарядное устройство для аккумулятора
  • Футляр аккумулятора
  • Речной ремень камеры
  • Футляр камеры
  • Печатная документация
  • USB-накопитель
