Акустическая камера Fluke ii900

Акустическое устройство визуализации ультразвуковых волн для обнаружения утечек и неисправностей
Артикул: 23244
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Акустическая камера Fluke ii900
описание в pdf

Акустическое устройство визуализации промышленного применения

Fluke ii900 - портативное акустическое устройство визуализации ультразвуковых волн для промышленного применения. Акустический течеискатель Fluke ii900 оснащён массивом из 64 цифровых MEMS микрофонов с полосой частот от 2 кГц до 52 кГц, что позволяет специалистам по техническому обслуживанию быстро и точно определять места утечки воздуха, газа и вакуума в системах сжатого воздуха — даже в шумных условиях.

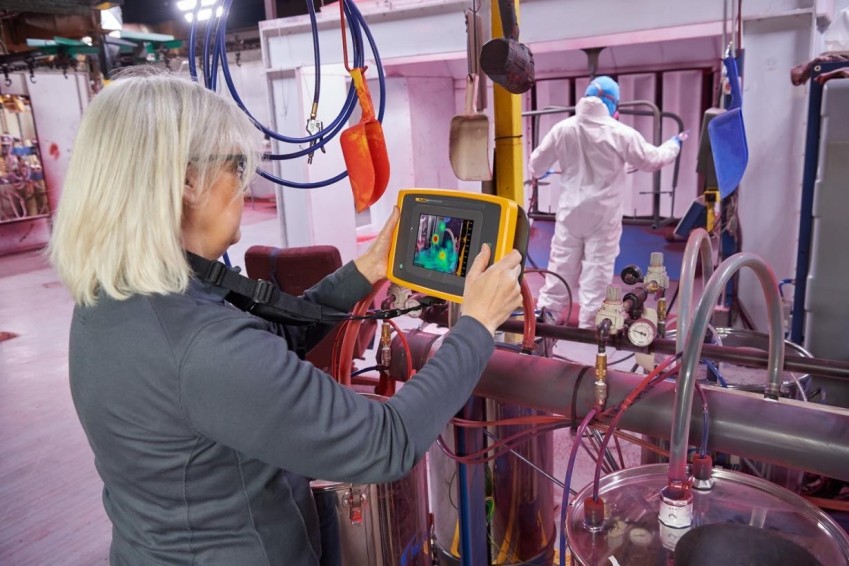

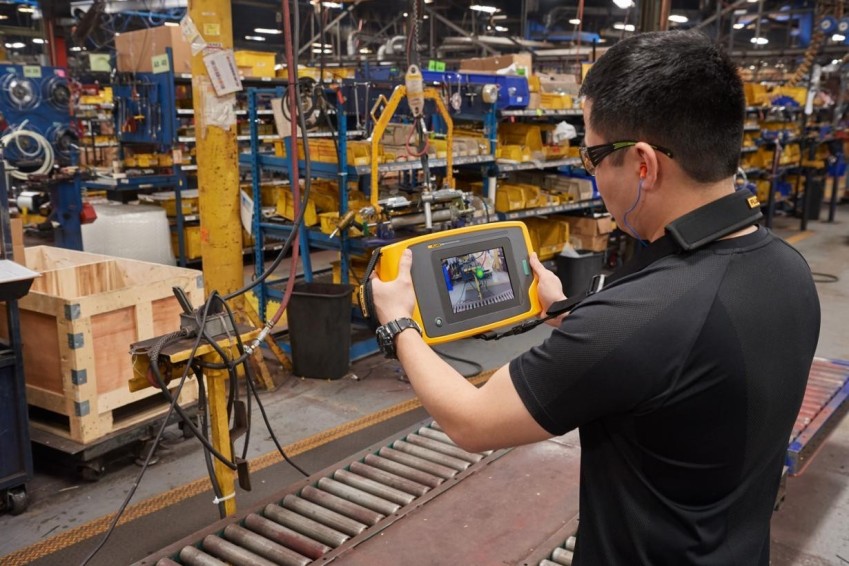

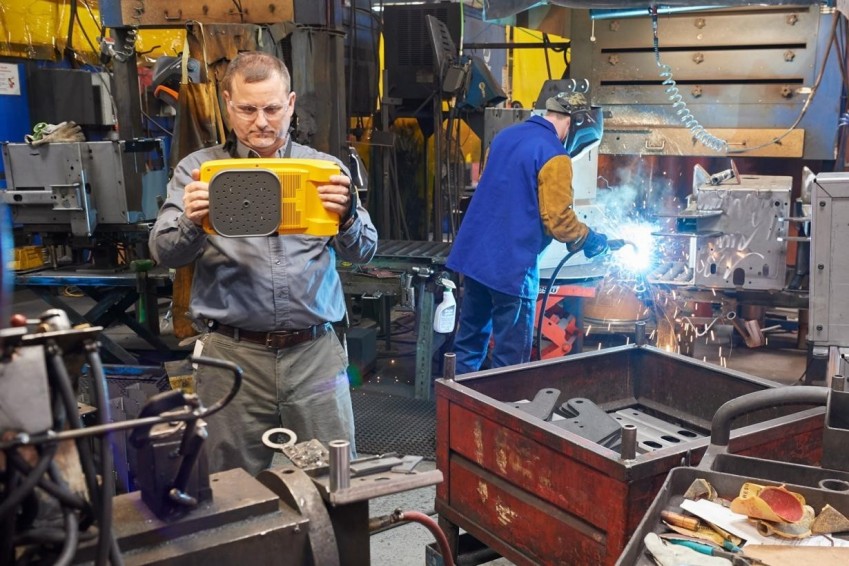

Упрощает техническое обслуживание промышленных и производственных объектов

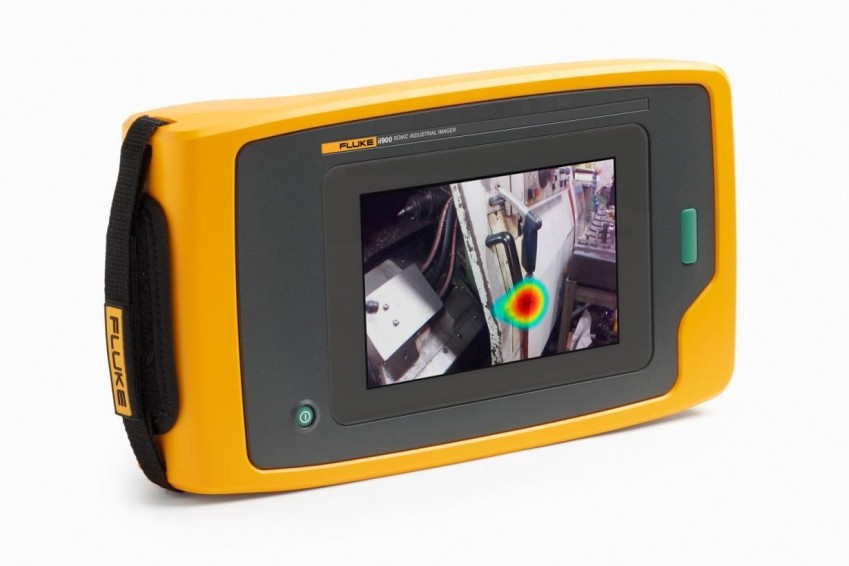

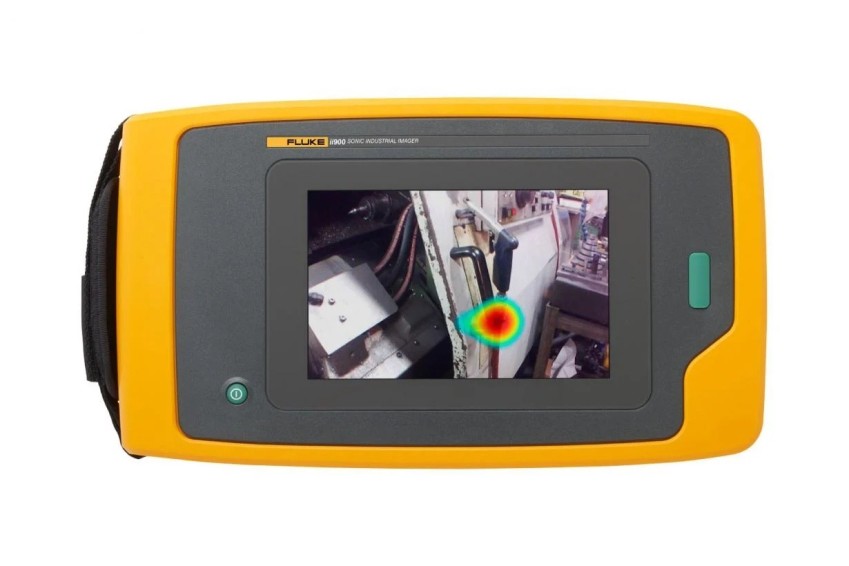

Новая технология SoundSight™, разработанная специально для шумных производственных объектов, проста в освоении и внедрении. 7-дюймовый сенсорный ЖК-экран накладывает изображение SoundMap™ на изображение в видимом диапазоне для быстрого определения места утечки. Простой и интуитивно понятный интерфейс позволяет техническим специалистам изолировать звуковую частоту утечки, чтобы отфильтровать громкий фоновый шум. В течение нескольких часов команда может осмотреть весь объект, не прерывая его работы.

Впервые вы можете быстро и легко определить, требуется ли устранение утечек сжатого воздуха, обеспечить эффективную работу и сократить расходы на коммунальные услуги. Изображения можно сохранять и экспортировать для составления отчётов. С прибором Fluke ii900 все утечки под контролем.

Находит утечки и дефекты

  • Утечки сжатого воздуха и пара;
  • Утечки любых газов и вакуума;
  • Частичные и коронные разряды.

Принцип работы акустического течеискателя

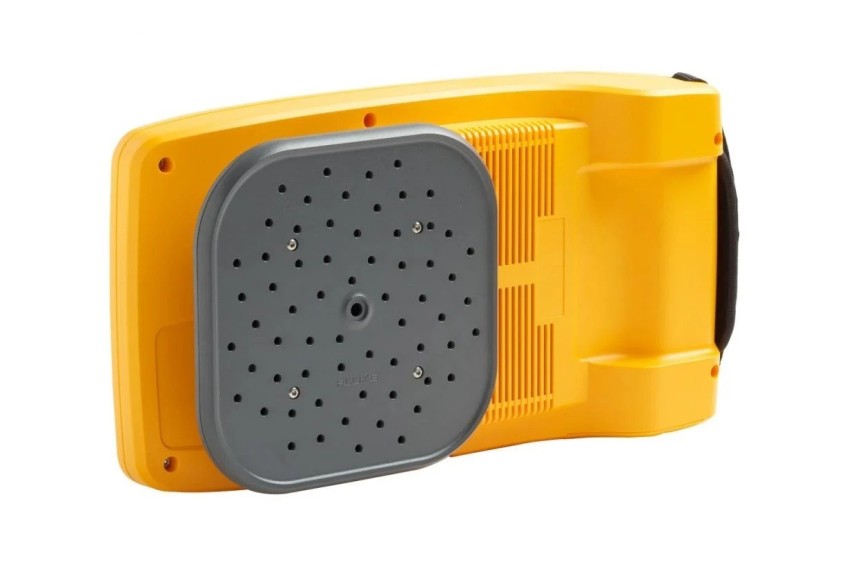

Прибор Fluke ii900 визуализирует звук от утечки. Встроенный матричный приёмник звука, состоящий из крошечных 64 чувствительных микрофонов, формирует диаграмму зависимости громкости звука от его частоты. На основе этих данных алгоритм рассчитывает карту источников звука — SoundMap™, которая накладывается на изображение видимого диапазона. SoundMap автоматически подстраивается под выбранную частоту и отфильтровывает фоновый шум, благодаря чему обнаруживать утечки газа или сжатого воздуха становится очень просто. Повышенная чувствительность прибора ii900 позволяет выявлять утечки малой интенсивности, а также утечки, находящиеся на значительном расстоянии.

Дальность обнаружения

  • ii900: До 70 метров;
  • ii910: До 120 метров.

Частичные разряды (ЧР) теперь можно увидеть

Частичный разряд (PD) - это диэлектрический пробой, который приводит к разрушению изоляции, и как следствие, к короткому замыканию. Согласно данным агентства MPDI, каждая вторая авария на энергосетях происходит из за повреждения изоляции, вызванной электрическими разрядами.

Независимо от вида проверяемого оборудования, изоляторы, трансформаторы, распределительные устройства или высоковольтные ЛЭП, необходимо вовремя выявлять в них наличие таких разрядов. Невыявленные частичные разряды могут привести к полному отключению энергосистемы, пожарам, взрывам и даже к гибели людей от вспышки электрической дуги. Кроме опасности для оборудования и людей, частичные разряды могут привести к серьёзным финансовым потерям. Простой оборудования влечёт за собой огромные убытки, которые исчисляются миллионами долларов в час.

Акустические течеискатели Fluke ii900 и ii910

Fluke ii900 позволяет увидеть частичные разряды. Акустическая камера визуализации дефектов Fluke ii900 — это идеальный инструмент для электромонтеров, работающих с высоковольтным оборудованием, инженеров, проводящих электрические испытания, и ремонтных бригад, которые отвечают за осмотр и техобслуживание устройств распределения электроэнергии и промышленного высоковольтного оборудования. Прибор ii900 позволяет быстро, просто и безопасно обнаруживать наличие частичных разрядов и определять место их возникновения для последующего техобслуживания высоковольтного оборудования, чтобы предотвратить возможные катастрофические последствия. Течеискатель ii900 визуализирует звук, регистрируемый от утечки или пробоя встроенными электроакустическими микрофонами. Позволяет обнаружить проблему ещё на ранней стадии и заранее спланировать техническое обслуживание.

Диапазон регистрируемых частот

  • ii900: От 2 до 52 кГц;
  • ii910: От 2 до 100 кГц.

Технические характеристики Акустическая камера Fluke ii900

Технические характеристики Fluke ii900

Датчики

Количество микрофонов 64 цифровых микрофона MEMS
Полоса частот от 2 кГц до 52 кГц
Диапазон рабочего расстояния Утечка 0,005 куб. фута/мин при 100 фунтах на кв. дюйм от 33 футов
(утечка 150 мл/мин при 700 кПа от 10 метров)
Поле зрения 65° ± 3°
Минимальная частота кадров 25 кадров/с
Встроенная цифровая камера (в видимом диапазоне спектра)
Поле зрения (FOV) 65° ± 3°
Фокусировка Объектив с фиксированным фокусным расстоянием

Дисплей

Дисплей 7-дюймовый ЖК-дисплей с подсветкой, читаемый при солнечном свете
Разрешение 1280 × 800 (1 024 000 пикселей)
Сенсорный экран Емкостный
Акустическое изображение Да, технология SoundMap™

Хранение изображений

Вместимость памяти Внутренняя память емкостью 999 файлов изображений или 20 видеофайлов
Формат изображения Наложенное изображение в видимом диапазоне и SoundMap™.JPG или .PNG
Формат видео Наложенное изображение в видимом диапазоне и SoundMap™.MP4
Продолжительность видео 30 секунд
Цифровое экспортирование Совместимость с USB-C для передачи данных

Акустические измерения

Диапазон измерений от 29,7 дБ до 120 дБ УЗД при 2 кГц от 16 дБ до 106,3 дБ УЗД (±1 дБ) при 19 кГц от 21,4 дБ до 117 дБ УЗД (±1 дБ) при 52 кГц
Автоматическое макс./мин. усиление в дБ Автоматически или вручную, по выбору пользователя
Выбор полосы частот Выбирается пользователем с помощью пользовательских предварительных установок или ручного ввода

Программное обеспечение

Легкость использования Интуитивно понятный пользовательский интерфейс
Графики тенденций Шкала частот и дБ
Точечные маркеры Показание уровня дБ в центральной точке изображения
Питание от батареи
Батареи (сменные, заряжаемые) Литий-ионный аккумулятор, Fluke BP291
Время работы от батареи ≥2 ч (в комплект поставки прибора входит запасная батарея)
Время заряда батареи 3 часа
Способ заряда батареи Внешнее зарядное устройство с двумя отсеками, EDBC 290

Общие характеристики

Стандартные палитры 4: Градации серого, "горячий металл", сине-красная и последовательно изменяющийся синий
Рабочая температура от 0 °C до 35 °C (от 32 °F до 95 °F)
Температура хранения от −20 °C до 70 °C (от −4 °F до 158 °F)
Относительная влажность от 10 до 95 % (без конденсации)
Габариты (В × Ш × Д) 186 × 322 × 68 мм
Масса (с батареей) 1,7 кг (3,75 фунта)
Номинал основного блока Защита IP40 от частиц размером 1 мм и более и капель воды
Номинал головки датчика IP51
Гарантия 2 года
Уведомление о самодиагностике Проверка состояния массива для определения момента, когда массиву микрофонов требуется обслуживание
Поддерживаемые языки Английский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, финский, французский, шведский и японский
Соответствие требованиям директивы RoHS Да

Безопасность

Общая безопасность МЭК 61010-1
Международный стандарт электромагнитной совместимости (ЭМС) МЭК 61326-1: Портативный Электромагнитная среда МЭК 61326-2-2
CISPR 11: Группа 1, класс A
Корея (KCC) Оборудование класса A (промышленное вещательное оборудование и оборудование связи)
США (FCC) 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103.

Комплект поставки

  • Акустический течеискатель Fluke ii900 - 1 шт.
  • Блок питания переменного тока и зарядное устройство для аккумуляторных батарей EDBC290 (включая сетевые переходники) - 1 компл.
  • Комплект литий-ионных аккумуляторов BP291 - 2 шт.
  • Кабель USB-C, 1 м - 1 шт.
  • Прочный жесткий футляр для переноски CXT1000 - 1 шт.
  • Резиновая крышка акустических датчиков - 2 шт.
  • Регулируемый ремешок для руки ii900 Hand Strap - 1 шт.
  • Регулируемый ремешок для шеи TiX5XX-NECK - 1 шт.
