Лазерный детектор метана и этана Сельма Смарт Плюс (SELMA Smart Plus)
Поставляется в минимальные сроки
Одновременное измерение концентрации метана и этана

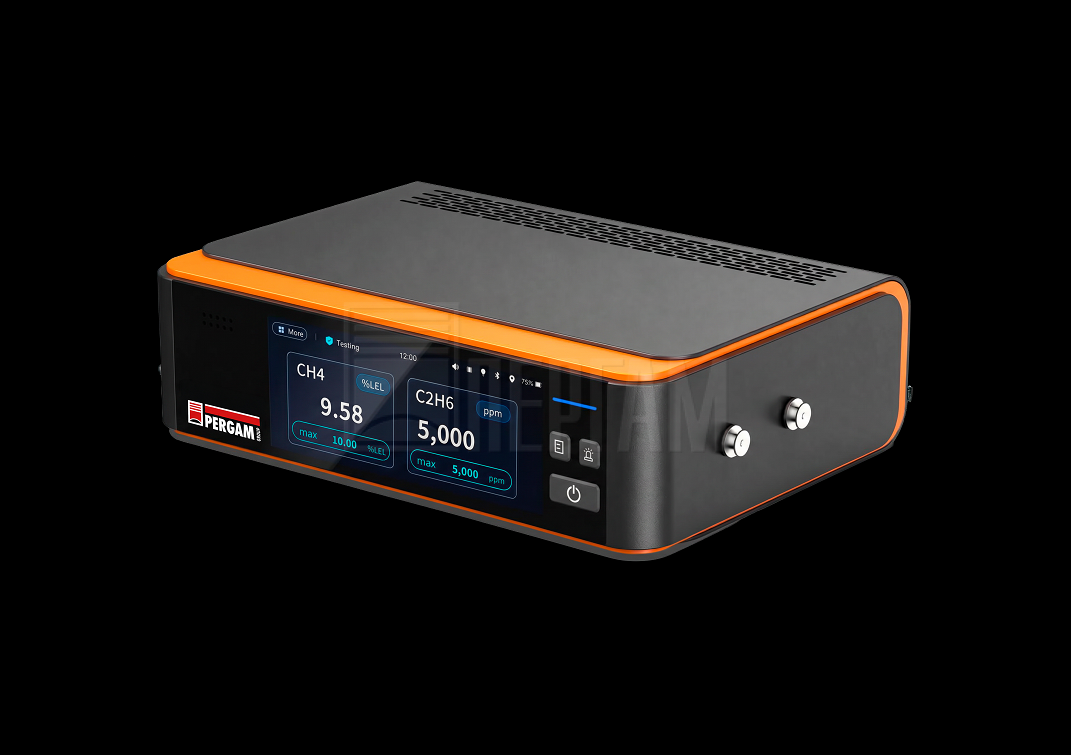

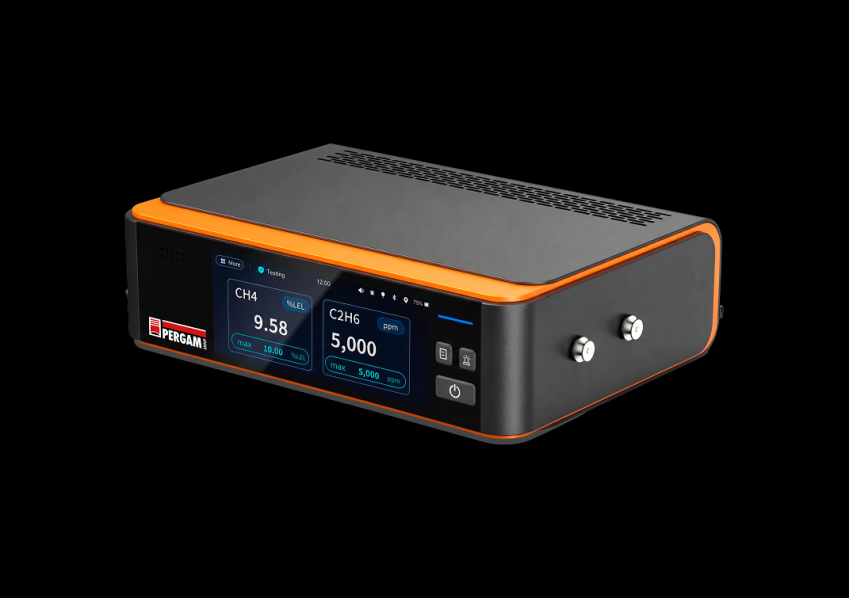

Сельма Смарт Плюс (SELMA Smart Plus) — портативный детектор метана и этана с принудительным отбором проб воздуха, измеряющий концентрацию газов с использованием технологии TDLAS. Одновременное измерение двух газов помогает не только обнаружить присутствие метана, но и получить дополнительную информацию о его происхождении, отличив природный газ от биогаза и других газов, содержащих метан. Детектор предназначен для поиска утечек природного газа и обследования газовой инфраструктуры.
Зачем измерять концентрацию этана?
В отличие от детекторов, которые фиксируют только метан, Сельма Смарт Плюс одновременно определяет концентрацию этана — компонента, характерного для природного газа. Присутствие этана даёт дополнительную информацию об источнике обнаруженного газа. Например, в биогазе этан содержится в значительно меньшей концентрации, чем в природном газе, поэтому сопоставление концентраций двух газов помогает отличить утечку природного газа от других источников метана.
Детектор Сельма Смарт Плюс рассчитан на эксплуатацию во взрывоопасных зонах. Прибор имеет взрывозащищенное исполнение II 2G Ex ib IIB T4 Gb и степень защиты корпуса IP65. Рабочий диапазон температур составляет от -20 до +50 °C.
Основные характеристики
10 ppm
Предел обнаружения метана
1 ppm
Предел обнаружения этана
TDLAS
Технология обнаружения газов
0–100 % НКПР
Диапазон измерения метана
0–10000 ppm
Диапазон измерения этана
IP65
Степень защиты
Главные особенности
Одновременный анализ метана и этана
Сельма Смарт Плюс определяет концентрацию двух газов в одной пробе воздуха. Предел обнаружения составляет 10 ppm для метана и 1 ppm для этана.
Технология TDLAS
В основе работы Сельма Смарт Плюс лежит диодно-лазерная абсорбционная спектроскопия. Метод использует характерное поглощение инфракрасного излучения молекулами метана и этана, благодаря чему прибор точно определяет концентрацию каждого газа даже в присутствии других компонентов воздуха.
Активный отбор проб
Встроенный насос забирает воздух через сменный зонд и подает его в оптическую измерительную камеру. В системе предусмотрены фильтры для удаления влаги, пыли и других загрязнений из пробы.
Встроенный GNSS
GNSS-модуль связывает результаты измерений с координатами места обследования. Это удобно при маршрутных инспекциях газопроводов и последующем анализе результатов.
Автоматическая запись данных
Исходные данные измерений автоматически сохраняются на карту памяти SD объемом 64 ГБ. Для передачи информации на компьютер предусмотрен интерфейс USB Type-C.
Взрывозащищенное исполнение
Детектор сертифицирован по ATEX и IECEx для эксплуатации в опасных зонах. Маркировка взрывозащиты: II 2G Ex ib IIB T4 Gb.
Принцип работы

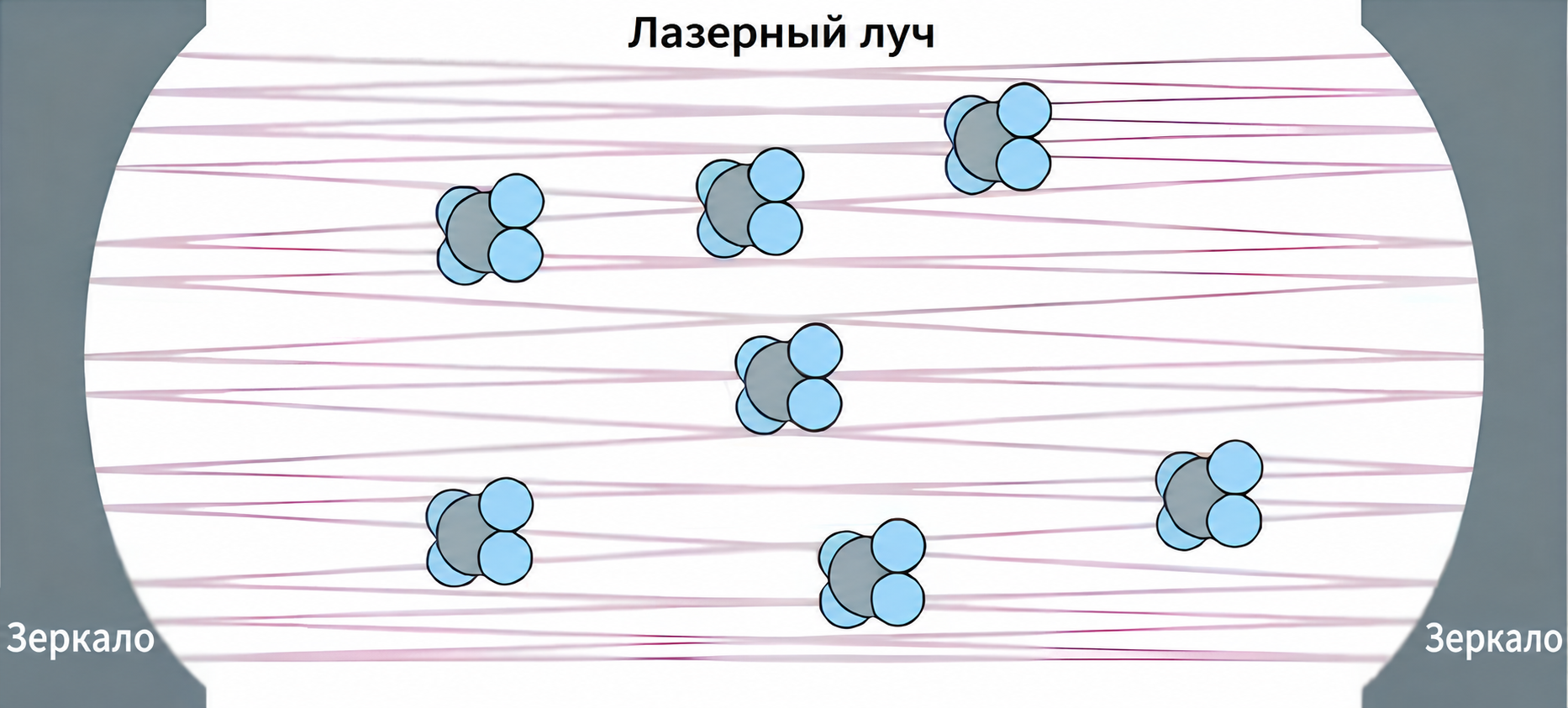

Сельма Смарт Плюс работает на основе метода диодно-лазерной абсорбционной спектроскопии (TDLAS). Отобранная проба воздуха поступает в многопроходную оптическую ячейку, где на нее воздействует лазерное излучение с длинами волн, соответствующими линиям поглощения метана и этана. Внутри ячейки лазерный луч многократно отражается между расположенными друг напротив друга зеркалами. Молекулы метана и этана поглощают излучение, изменяя интенсивность лазерного сигнала. По степени этого изменения прибор определяет концентрацию каждого газа. Результаты измерения концентрации метана и этана отображаются в ppm.
Этап 1: отбор воздуха
Встроенный насос забирает воздух через подключенный зонд и направляет пробу в измерительную систему. Перед поступлением в оптическую ячейку воздух проходит через систему фильтров, которая задерживает влагу и твердые частицы. Для отбора проб предусмотрены гибкий и жесткий зонды.
Этап 2: измерение концентрации метана и этана в воздухе
Прибор одновременно измеряет концентрацию метана и этана в отобранной пробе воздуха с использованием технологии TDLAS.
Система отбора и фильтрации проб
Для работы в полевых условиях детектор Сельма Смарт Плюс оснащен многоступенчатой системой фильтрации. Отобранный воздух проходит через фильтры тонкой очистки, гидрофобный и порошковый фильтры, которые задерживают влагу и твердые частицы перед поступлением пробы в оптическую измерительную камеру.
Для отбора проб предусмотрены сменные гибкий и жесткий зонды, которые можно использовать в зависимости от условий обследования. Встроенный насос создает вакуум до 600 мбар и имеет максимальный расход около 3 л/мин.
Одновременное измерение метана и этана

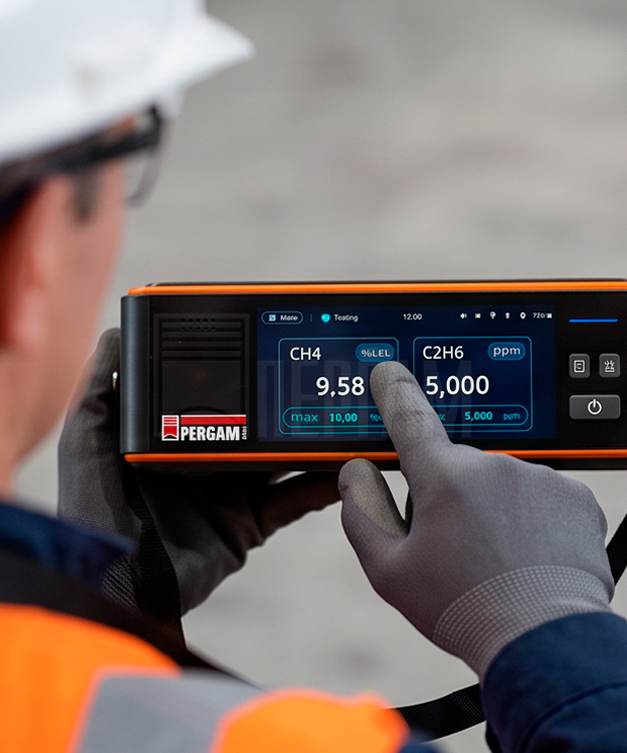

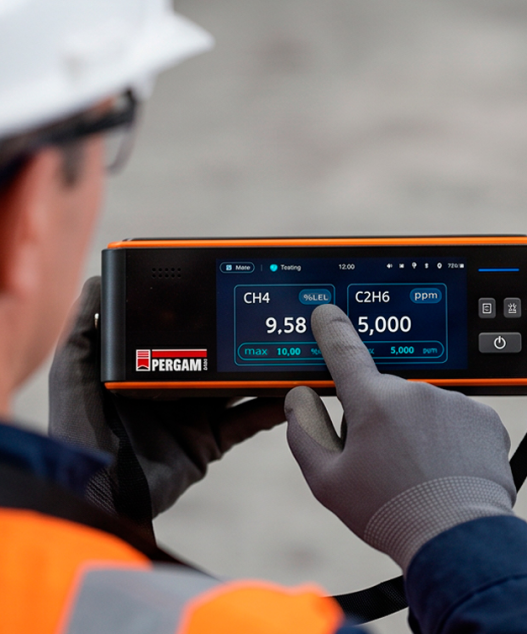

Детектор Сельма Смарт Плюс рассчитан на точное количественное измерение метана и этана — от обнаружения небольших концентраций до анализа высоких уровней содержания газа. Прибор измеряет метан в диапазоне от 0 до 100 % об. и от 0 до 100 % НПВ, этан — от 0 до 10 000 ppm.
Предел обнаружения составляет 10 ppm для метана и всего 1 ppm для этана.
Детектор проходит заводскую калибровку, поэтому готов к работе сразу после включения. Регулярная калибровка не требуется, но при необходимости пользователь может самостоятельно перекалибровать прибор.
Регистрация и передача данных
Сельма Смарт Плюс не ограничивается простым выводом результатов обследования. Прибор автоматически сохраняет данные измерений на карту памяти SD объемом 64 ГБ, а встроенный GNSS-модуль связывает их с координатами места проведения работ. В результате каждое измерение можно сопоставить с конкретным участком обследованного объекта.
Данные легко перенести на компьютер через USB Type-C с интерфейсом USB 3.1 и скоростью передачи до 10 Гбит/с. При необходимости доступ к данным можно получить непосредственно с карты памяти.

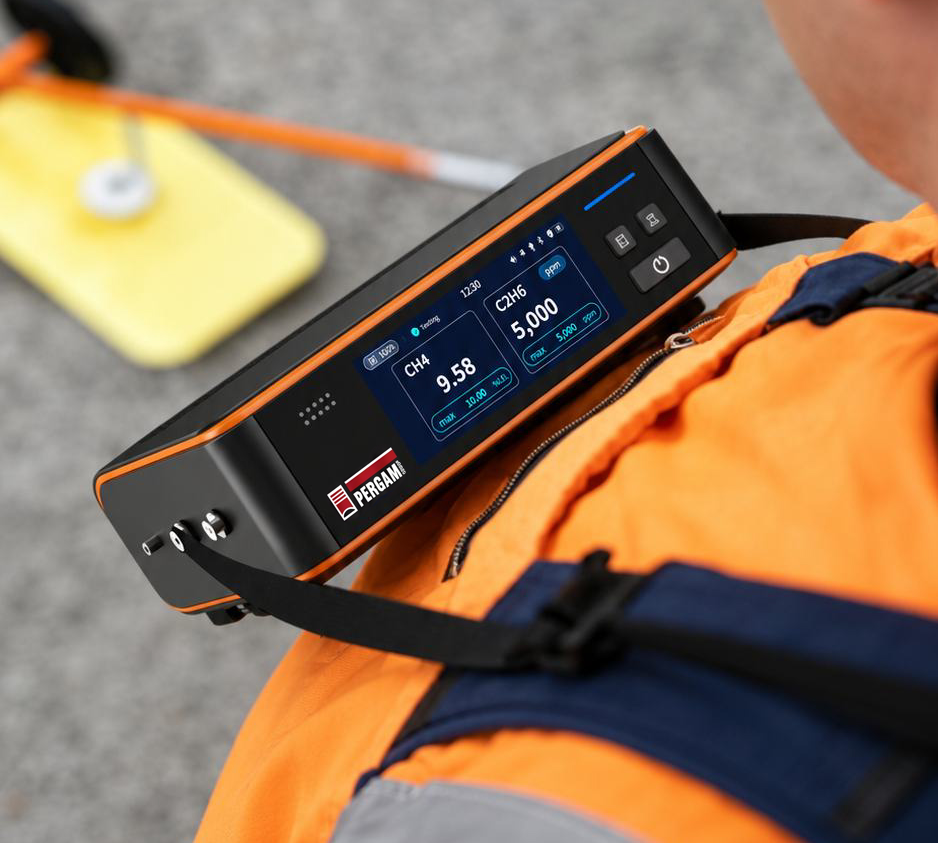

Для Сельмы Смарт Плюс предусмотрено мобильное приложение, которое дает возможность просматривать результаты непосредственно на месте инспекции. Оператор может сразу оценить результаты, определить участок с обнаруженным газом и сохранить информацию для последующего анализа.
Области применения
Детектор Сельма Смарт Плюс предназначен для обследования объектов газовой инфраструктуры. Одновременное измерение метана и этана особенно ценно при поиске утечек природного газа: состав обнаруженного газа дает дополнительную информацию о его возможном источнике.

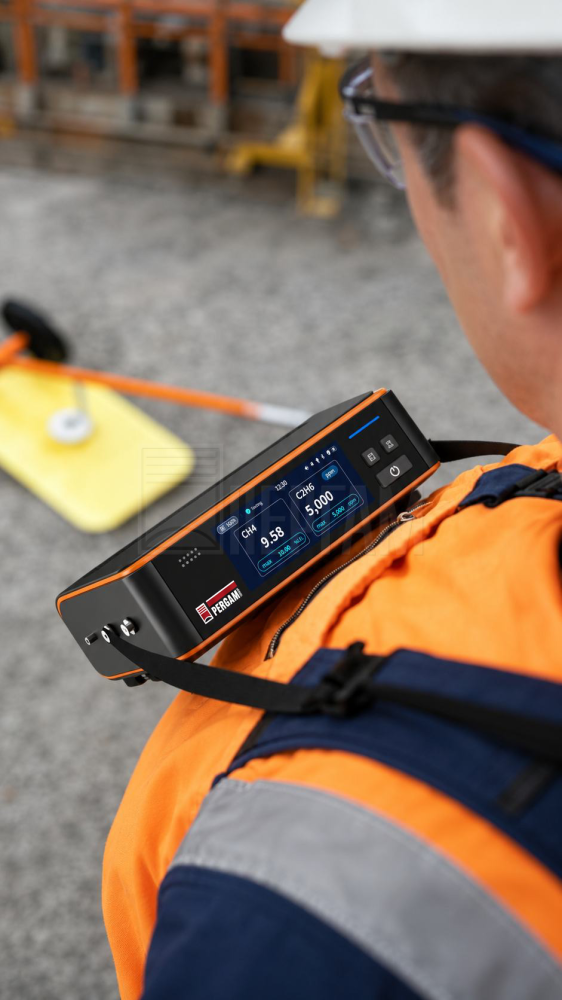

Прибор применяют при плановых инспекциях газовых сетей и аварийных работах. Сельма Смарт Плюс подходит для городских маршрутов, обследования промышленных площадок и протяженных газопроводов, где важно фиксировать координаты мест проведения работ для привязки результатов измерений к конкретным участкам.
Прибор используют для инспекции:
- газораспределительных сетей и станций;
- магистральных газопроводов;
- газоперерабатывающих предприятий;
- компрессорных станций;
- газовых хранилищ;
- промышленных объектов;
