SCANTECH

TrackProbe

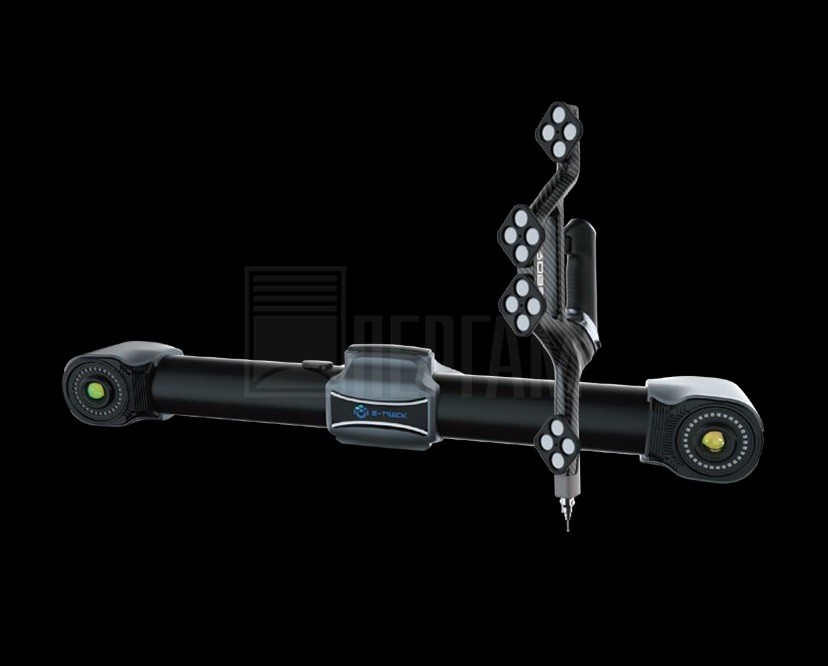

Компактная система 3D-сканирования с портативным контактным сканером i-Probe и оптическим трекером i-Tracker
Артикул: 23439
Цена по запросу
Поставляется в минимальные сроки
TRACKPROBE
TrackProbe
описание в pdf

Контактное 3D-сканирование с оптическим отслеживанием

TrackProbe – система 3D-сканирования, объединяющая портативный контактный сканер i-Probe и новейший оптический трекер i-Tracker. Разработана для измерений с метрологической точностью. Компактная, точная и удобная в работе, она выполняет измерения в больших объемах, на дальних дистанциях и в сложных производственных условиях. TrackProbe подходит для широкого спектра задач, от настройки оснастки и нанесения контрольных маркеров до проверки геометрии и размеров инженерного оборудования. TrackProbe одинаково эффективно справляется с мелкими и крупногабаритными деталями в любых условиях.

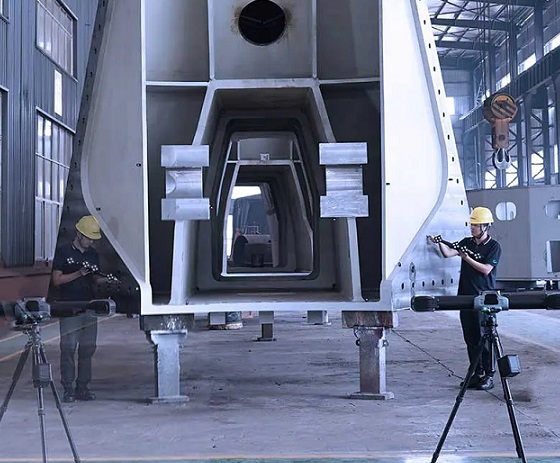

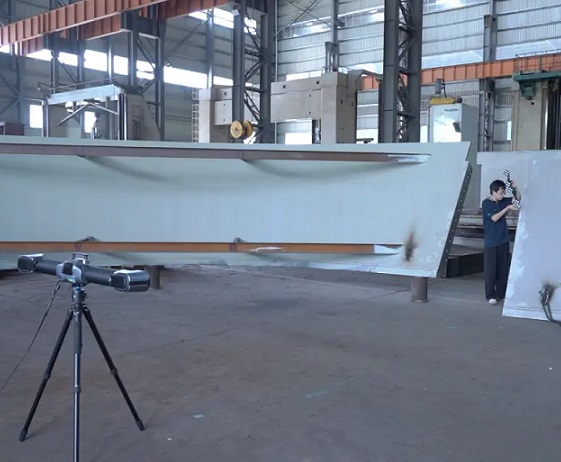

Сканирование на дальних дистанциях

  • Дальность действия до 6 м

  • Дальность отслеживания может быть увеличена до 10 м

  • Точное сканирование крупных деталей с высокой производительностью

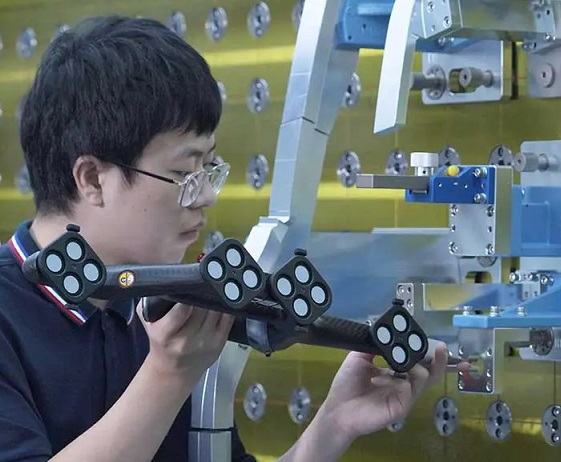

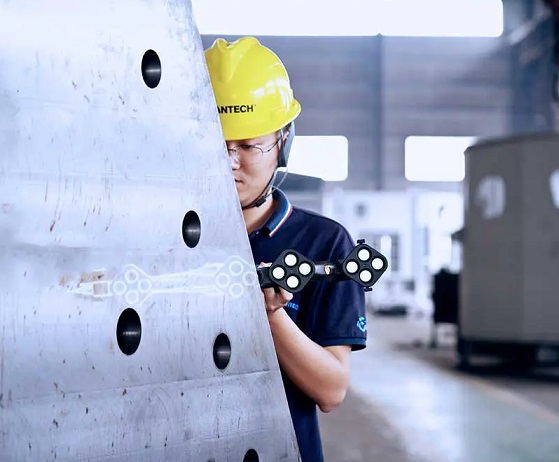

Отлично подходит для скрытых и труднодоступных мест

  • Высокоточные измерения в скрытых или труднодоступных зонах

  • Идеально подходит для контроля автомобильных и авиационных компонентов, трубопроводов, отверстий и деталей нестандартной формы

Гибкость и мобильность

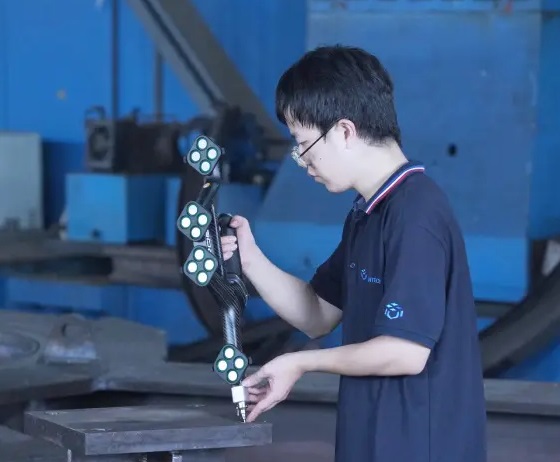

  • Ручной контактный сканер TrackProbe

  • Поддержка проводной и беспроводной передачи данных

  • Автоматическое совмещение координатных систем контактного и оптического сканеров в ПО TViewer

Метрологическая точность измерений

  • Высокоточный контроль формы, геометрических размеров и допусков

  • Объемная точность 0,089 мм при объеме 49,0 м³, 0,067 мм при объеме 28,6 м³, 0,049 мм при объеме 10,4 м³

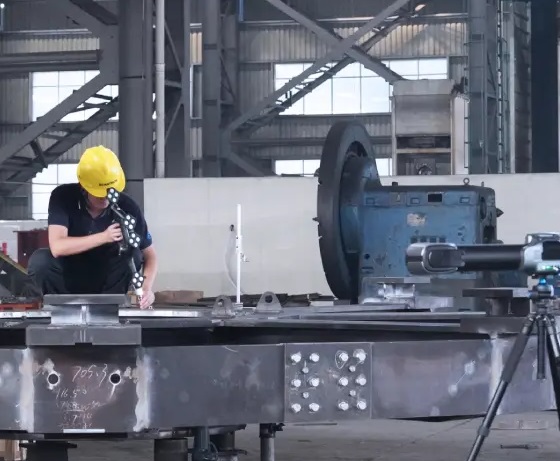

Полная свобода сканирования

  • i-Probe непрерывно работает без необходимости перемещать i-Tracker

  • Для i-Tracker требуется всего несколько маркеров, чтобы продолжить отслеживать i-Probe с новой позиции

Широкий спектр применения

  • Работа в условиях вибрации, перепадов температуры, влажности и изменения освещенности

  • Вычисление и корректировка отклонений положения для высокоточных измерений в помещении и на открытых площадках

  • Уверенная работа со сложными поверхностями, мелкими деталями и крупногабаритными объектами

Технические характеристики TrackProbe

Тип

TrackProbe

Объемная точность(1)

10,4 м³ (дальность отслеживания 3.5 м)

0,049 мм (0,0019 дюйма)

28,6 м³ (дальность отслеживания 5 м)

0,067 мм (0,0026 дюйма)

49,0 м³ (дальность отслеживания 6 м)

0,089 мм (0,0035 дюйма)

Дальность измерения одного трекера

До 10 м  (393,7 дюйма)

Рекомендованные размеры объекта измерения

0,1 м – 12 м (3,9 – 472,4 дюйма)

Разрешение камеры i-Tracker

25 Мп

Габариты i-Probe 500

510 × 145 × 89 мм (20,1 × 5,7 × 3,5 дюйма)

Масса i-Probe 500

700 г  (1,54 фунт.)

Рабочая температура

0 – 45°C  (32℉ – 113℉)

Относительная влажность

10 – 90%, без конденсата

Режимы передачи данных

Проводной и беспроводной

Количество маркеров

16

Патенты

ZL201520680513.1, ZL202210065778.5, ZL202221475584.4, ZL202221766958.8, ZL202320545878.8

(1) Соответствует стандарту ISO 10360-2.
