ПЕРГАМ ЭТЛ-200

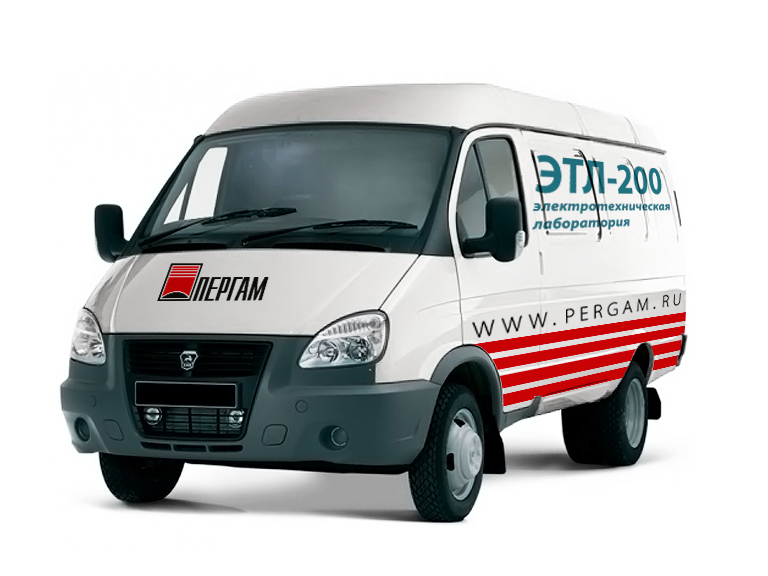

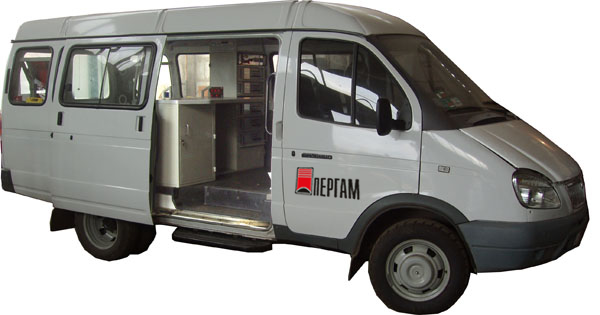

Электротехническая лаборатория ПЕРГАМ ЭТЛ-200
Артикул: 21636
Снят с производства
ПЕРГАМ ЭТЛ-200
описание в pdf

ПЕРГАМ ЭТЛ-200

Назначение лаборатории ЭТЛ-200

  • Испытание изоляции кабелей и др. устройств и приспособлений постоянным до 200 кВ и переменным (50 Гц) до 200 кВ высоким напряжением
  • Испытание электротехнических объектов на низком напряжении
  • Определение ёмкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 200 кВ по прямой и перевернутой схеме
  • Испытание изоляции кабелей и др. устройств и приспособлений постоянным до 70 кВ и переменным (50 Гц) до 50 кВ высоким напряжением
  • Испытание электротехнических объектов на низком напряжении
  • Определения ёмкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ

Питание ЭТЛ-200 производится от промышленной однофазной сети 220 В, 50 Гц либо трехфазной сети 380 В, также допускается питание ЭТЛ-200 от автономного генератора электроснабжения мощностью не менее 2,2 кВт. Автолаборатория ЭТЛ-200 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 200 кВ в пределах, обеспечиваемых мостом высоковольтным СА-7100-2. В электротехнической лаборатории ЭТЛ-200 обеспечивается измерение на низком напряжении параметров мощных трансформаторов с помощью блока БНИ и комплекта приборов К-540 (в комплект поставки не входит) при питании от однофазной и трехфазной промышленной сети в пределах, обеспечиваемых комплектом приборов К-540. В ЭТЛ-200 обеспечивается измерение малых сопротивлений методом вольтметра-амперметра с помощью блока БНИ и источника постоянного напряжения 30 В, 5 А (аккумулятора автомобиля или стабилизированного выпрямителя ТЕС-41). В ЭТЛ-200 обеспечивается измерение токов утечки под высоким потенциалом на постоянном напряжении до 35 кВ измерителем тока ИТВ-2-4.

Условия эксплуатации ЭТЛ-200:

  • Диапазон температур окружающей среды от —20 до +40 °С
  • Относительная влажность воздуха при температуре +25 °С до 80 %
  • Атмосферное давление 650–800 мм рт.ст.
  • На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей)!
  • Запрещается эксплуатация электротехнической лаборатории ЭТЛ-10 во взрывоопасных средах!

Технические характеристики ПЕРГАМ ЭТЛ-200

Технические характеристики источника БВИ-200 на базе трансформатора ИОГ-260-1

Наименование параметра Значение
Питание от трехфазной сети переменного тока 380±10 %, 50±1 Гц
Номинальная выходная мощность 16 кВА
Максимальная (1минута) выходная мощность 70 кВА
Наибольшее переменное напряжение, действующее значение 200 кВ
Наибольшее выпрямленное напряжение, действующее значение 200 кВ
Наибольший длительный выходной ток, действующее значение 80 мА
Габаритные размеры трансформатора 2850×880×1545 мм
