Российская лаборатория ПЕРГАМ ЭТЛ-35

Передвижная электротехническая лаборатория высоковольтных испытаний
Артикул: 21634
Цена по запросу
Поставляется в минимальные сроки
ПЕРГАМ ЭТЛ-35
описание в pdf

Передвижная электролаборатория высоковольтных испытаний ЭТЛ-35

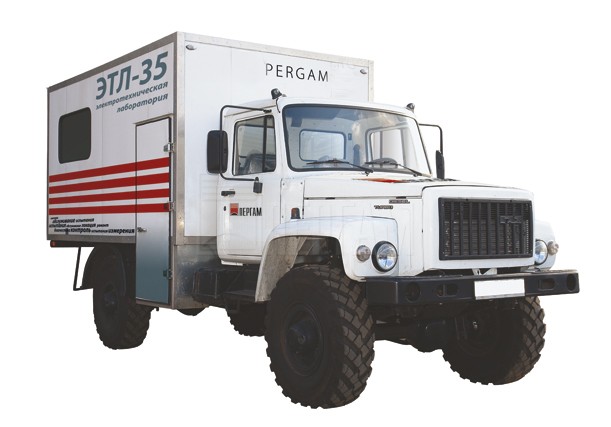

Электротехническая трансформаторная лаборатория ЭТЛ-35 — автолаборатория для испытания оборудования подстанций, измерений параметров силовых трансформаторов. Электротехническая лаборатория ЭТЛ-35 монтируется в фургоне автомобиля («Газель», «ГАЗ», «ЗИЛ» и др.) Компания ПЕРГАМ предлагает богатый ассортимент мобильных лабораторий и электрооборудования ведущих зарубежных производителей для оснащения мобильных электротехнических лабораторий. В числе предлагаемой к продаже продукции — электротехническая лаборатория ЭТЛ. Одним из основных критериев при проектировании автолаборатории является обеспечение электробезопасности персонала при работе с электротехнической лабораторией. В предлагаемых для оснастки передвижных лабораторий ЭТЛ приборах и оборудовании используются только высокотехнологичные современные и перспективные разработки ведущих отечественных и зарубежных специалистов. Некоторые из наших диагностических приборов не имеют аналогов в России и странах ближнего зарубежья, в частности дистанционные лазерные детекторы метана и других промышленных газов — это собственная разработка компании ПЕРГАМ.

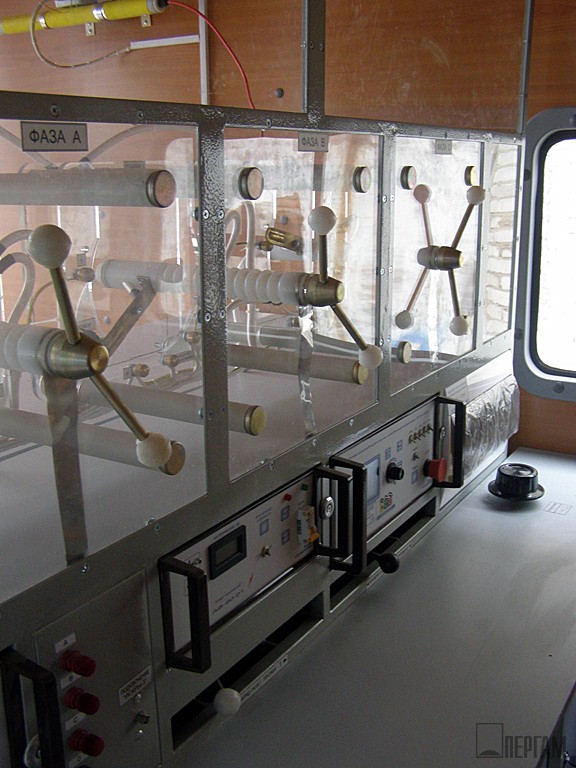

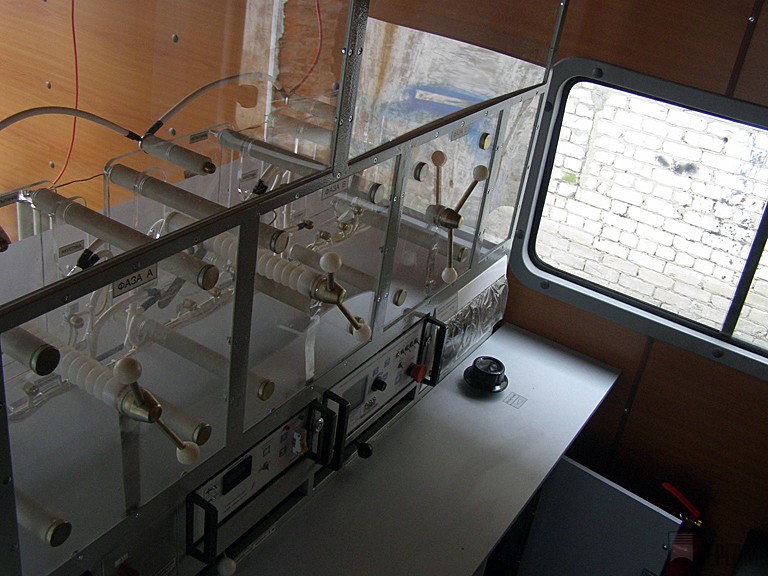

Комплект электролаборатории ЭТЛ-35 определяется Заказчиком передвижного диагностического комплекса. Лаборатория монтируется в фургоне автомобиля, где оборудуется высоковольтный отсек и отсек оператора разделённые прозрачной перегородкой.

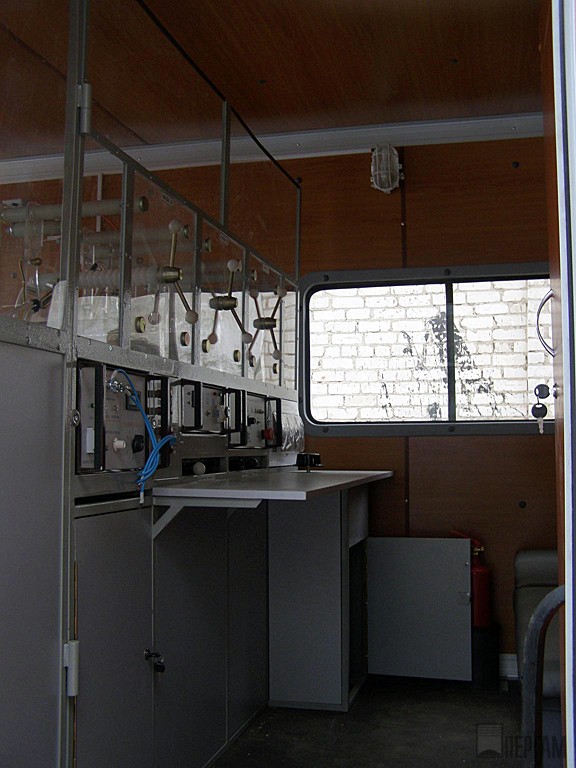

В отсеке оператора размещены измерительные приборы и органы управления установкой ИУ-100, щиток ввода и защиты электропитания, рубильник с видимым разрывом, устройства индикации и сигнализации, стол-тумба для хранения электроприборов и принадлежностей, высоковольтный мост, розетки для подключения приборов, пульт-планшет для подключения электроизмерительных кабелей, сидения для перевозки двоих человек.

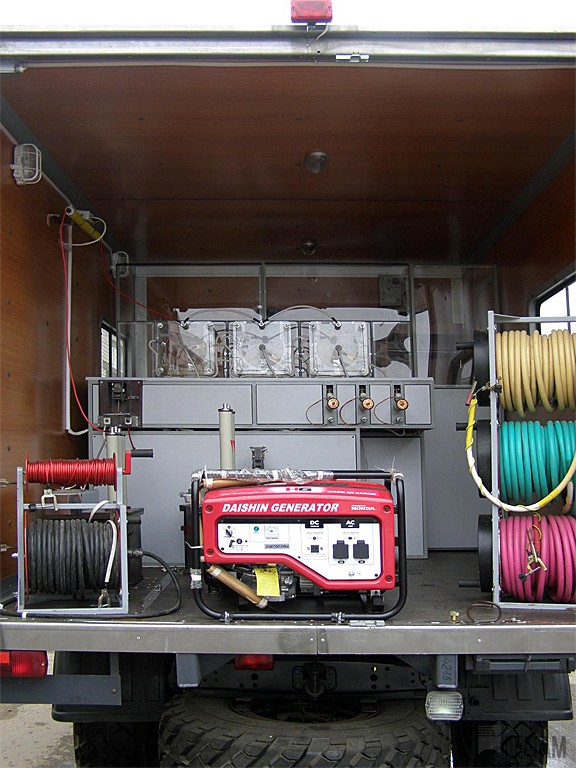

В высоковольтном отсеке измерительной электролаборатории размещаются: блок барабанов с сетевым, высоковольтными и низковольтными кабелями, двумя барабанами заземления с медными проводниками сечением 10 мм² со специальными зажимами; высоковольтный испытательный трансформатор ИН-100 мощностью 20 кВт, образцовый конденсатор Р-5023 или аналогичный. Питание лаборатории осуществляется от однофазной сети. Лаборатория оборудуется светозвуковым сигнальным устройством и блокировкой двери высоковольтного отсека.

Электротехническая лаборатория ЭТЛ-35 предназначена для:

  • Испытаний изоляции кабелей, устройств и элементов подстанций постоянным до 100 кВ или переменным (50 Гц) напряжением до 100 кВ
  • Измерения емкости и тангенса угла диэлектрических потерь элементов подстанций электронным компьютерным автоматическим мостом СА7100-2 со встроенным конденсатором
  • Проведения низковольтных измерений
  • Измерения потери холостого хода трансформаторов
  • Измерения коэффициент трансформации
  • Измерения сопротивление обмоток постоянному току
  • Измерения сопротивление заземляющих устройств

Основное оборудование ЭТЛ-35

  • Блок испытаний БВИ-100 на базе трансформатора ИОМ-10016 (26)
  • Конденсатор фильтрующий ИК-1000,4
  • Измеритель диэлектрических потерь ИДП-10
  • Измеритель тока утечки на высоком напряжении
  • Блок управления
  • Блок низковольтных измерений
  • Блок питания ТЭС
  • Комплект барабанов и кабелей
  • Регулятор РНО
  • Короткозамыкатели
  • Комплект технических средств для эксплуатации лабораторного оборудования, охраны труда, техники безопасности, производственной санитарии и противопожарной защиты

Приведенный выше состав лаборатории является базовым. По желанию Заказчика возможна дополнительная комплектация следующим оборудованием:

  • Электростанция «HONDA» (или аналогичная) любой мощности
  • Комплект радиостанций для связи оператор на линии с электролабораторией
  • Кондиционер
  • Мультифункциональный тестер
  • Измеритель сопротивления заземления
  • Мультиметр
  • Мост постоянного тока
  • ВАФ-85

Комплект лаборатории ЭТЛ-35

№ П/П СОСТАВ НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Стойка основная Несущая конструкция, включающая в себя приборную панель, столик, шкафчик и т.д.
2 Блок управления БУ (универсальный с жидкокристаллическим дисплеем) Предназначен для управления устройством высоковольтных испытаний УВИ, блоком низковольтных измерений БНИ, измерителем диэлектрических потерь ИДП-10, измерителем тока высокопотенциальным ИТВ-140Р и измерения входных и выходных параметров с погрешностью до 3%.
3 Регулятор РНО (40А) Предназначен для регулировки выходного напряжения устройства высоковольтных испытаний УВИ и БВИ.
4 Устройство высоковольтных испытаний УВИ-100, включает в себя блок высоковольтных испытаний БВИ-60/50-М5 и трансформатор вольтодобавочный ТВ-3, либо трансформатор ИОМ 100/20 (ИОМ 100/16, ИОМ 100/26) Наибольшее выпрямленное напряжение в продолжительном режиме — 60 кВ; наибольший рабочий ток при выпрямленном напряжении, среднее значение — 50 мА; наибольшее переменное напряжение (действующее значение) — 50 кВ; наибольший рабочий ток при переменном напряжении (действующее значение) — 50 мА. В УВИ обеспечивается измерение токов утечки под высоким потенциалом на постоянном напряжении до 60 кВ измерителем тока ИТВ-140Р.
5 Блок низковольтных измерений БНИ Предназначен для измерения потерь холостого хода силовых трансформаторов; измерения сопротивления обмоток постоянному току методом вольтметра-амперметра; определения коэффициента трансформации трансформаторов.
6 Измеритель диэлектрических потерь ИДП-10 (С измерителем параметров изоляции ИПИ-10). ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом .В ИДП-10 обеспечивается измерение переменного напряжения питания моста на пределе 10 кВ с относительной приведенной погрешностью не более 3%.
7 Измеритель тока высокопотенциальный ИТВ-140Р с конденсатором фильтрующим КФ-60 Пределы измерения — 0,1÷3 мА; предельная приведенная погрешность измерения — 4%; наибольшая кратность перегрузки микроамперметра — 3,5; наибольший допустимый потенциал корпуса прибора относительно земли — 60 кВ; наибольшее падение напряжения от измеряемого тока между клеммами прибора — 2 В; габаритные размеры — 165×100 мм; масса — не более 1 кг (без учета массы конденсатора).
8 Комплект короткозамыкателей Содержит короткозамыкатели с электромеханическим приводом для автономного заземления высоковольтных выходов электролаборатории.
9 Комплект барабанов и кабелей Стойка с тремя барабанами защитного и рабочего заземлений и сетевого кабеля (длина — 30 м); кабели для БНИ, в бухте, «крокодил-разъем» и «крокодил- клеммы» (длина — 25 м); высоковольтный провод в бухте (длина — 30 м); высоковольтный кабель, в бухте, для измерения токов утечки (длина — 30 м); переходник сетевой четырехпроводный (длина — 1,2 м); переходник сетевой двухпроводный (длина — 0,7 м).
10 Комплект электротехнического оборудования Конечный выключатель для блокировки двери; светильник сигнальный красный; сирена СС-1; фонари освещения (2 шт.); связь с шофером (в зависимости от марки автомобиля).
