Электролаборатория Baur titron

Электротехническая лаборатория Baur titron
Артикул: 22247
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Baur titron
описание в pdf

titron — Система, в которой реализованы все самые современные технологии локализации повреждений кабеля

Новейшая разрабокта Titron — высокопроизводительная мобильная электротехническая лаборатория нового поколения. В системе Titron реализованы самые современные технологии, позволяющие эффективно и безопасно найти место повреждения кабеля (в том числе с изоляцией из сшитого полиэтилена) и выполнить его испытание за несколько щелчков мыши. Скорость определения мест повреждения кабеля 6–10 кВ составляет всего 3 минуты.

Мобильная лаборатория titron объединяет в себе новейшие технологии и методы BAUR с интуитивно-понятной концепцией управления. Благодаря централизованному и автоматизированному управлению системой, для нахождения повреждения требуется лишь несколько щелчков мыши.

Благодаря новой концепции управления и высокопроизводительному оборудованию Titron выполняет свои задачи быстрее, проще и точнее. Управление всеми функциями осуществляется централизованно с помощью программного обеспечения BAUR Titron.

Для локализации повреждений используются проверенные временем и постоянно совершенствуемые методы импульсной рефлектометрии, вторичного импульса SIM/MIM, DC-SIM/MIM, импульсно-токовый метод и метод затухающего сигнала, а также новый комбинированный метод Conditioning-SIM/MIM, позволяющий быстро и эффективно определить местоположение труднолокализуемых повреждений во влажной среде.

Преимущества электротехнических лабораторий titron

  • Новая интуитивно-понятная концепция управления
    • BAUR GeoBase Map: уникальная комбинация дорожных карт с маршрутом прохождения кабеля и банком данных кабелей BAUR
    • Cable Mapping Technology CMT: отображение кабельной арматуры и повреждений пропорционально длине кабеля - Все данные о кабельном участке, такие как географическое положение, диапазон напряжения, муфты, результаты измерений и т. д., сохраняются автоматически с возможностью их просмотра в любое время
  • Модульная комплектация техническим оборудованием и аппаратурой по техническому заданию заказчика
  • Автоматизированное централизованное управление системой

Эффективные методы локализации повреждений

Анализ

  • Измерение сопротивления
  • Испытание повышенным напряжением
  • Испытание кабельной оболочки

Предварительная локация

  • TDR
  • SIM/MIM
  • DC-SIM/MIM
  • Conditioning-SIM/MIM
  • Decay # ICM
  • DC-ICM
  • НОВИНКА! Метод измерения с отображением огибающих кривых

Точная локализация

  • Точная локализация акустическим методом
  • Метод шагового напряжения
  • Метод скрещивающихся магнитных полей (метод «скрутки»)
  • Трассировка кабеля

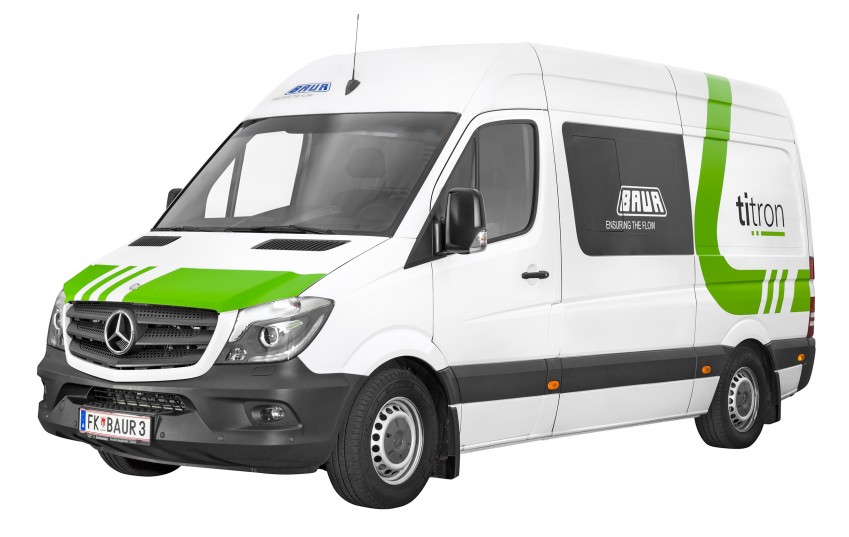

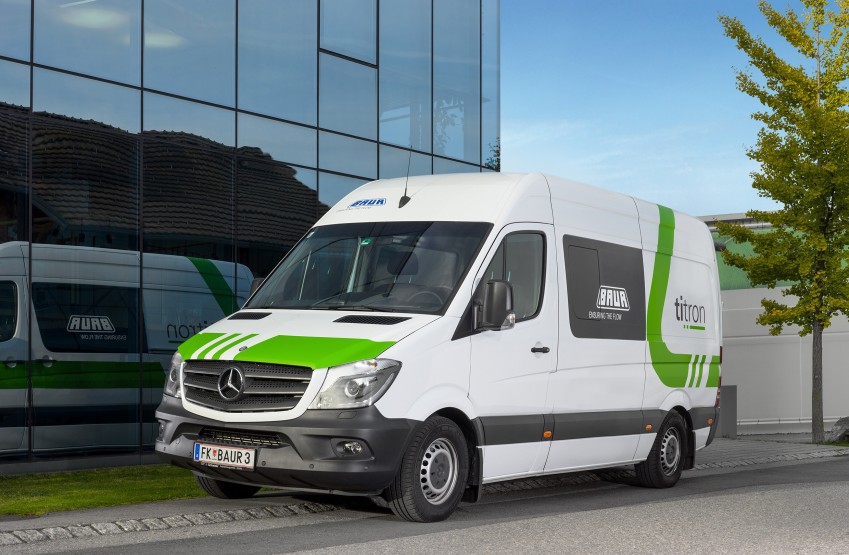

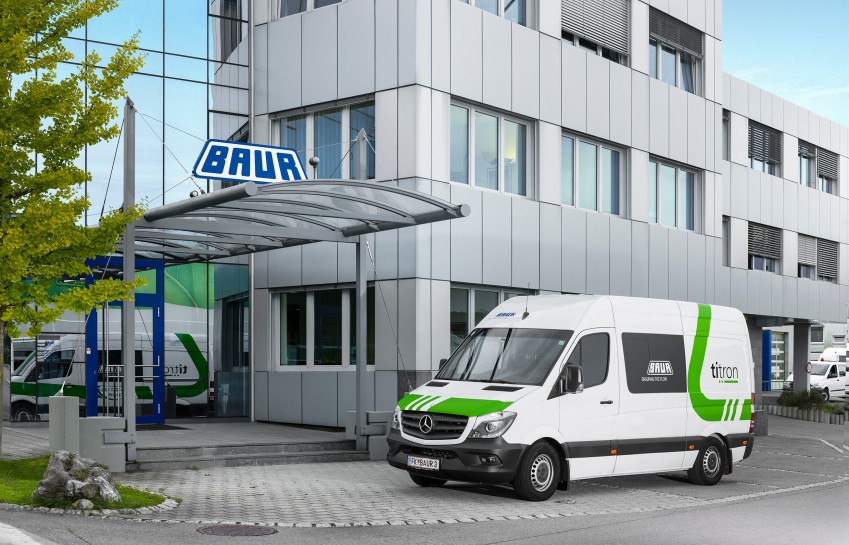

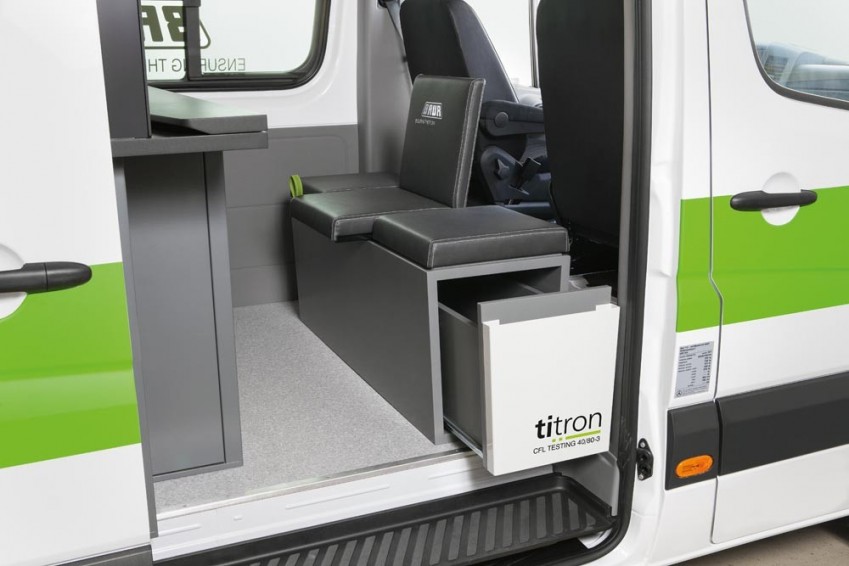

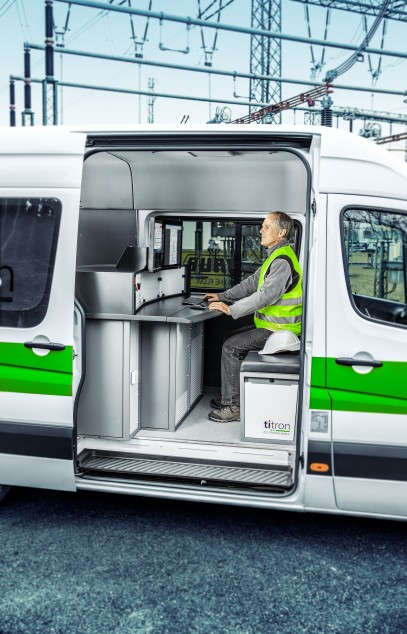

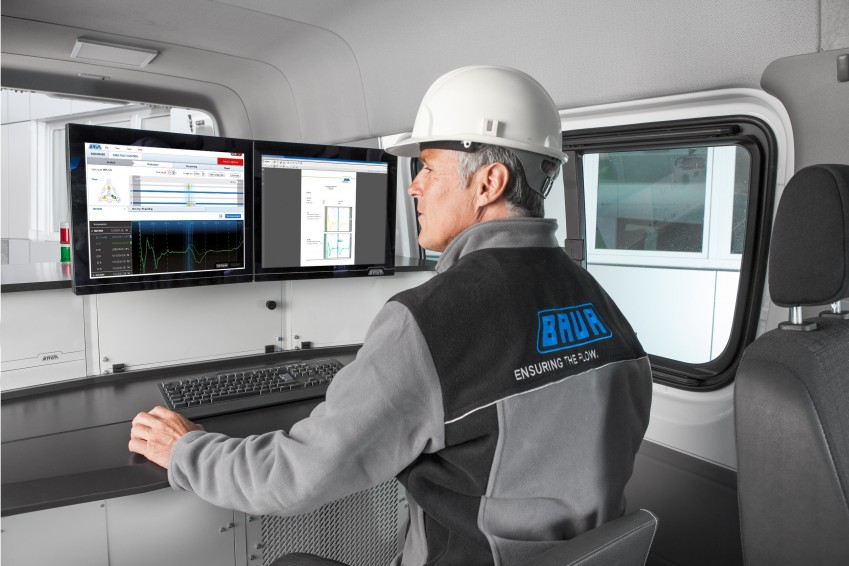

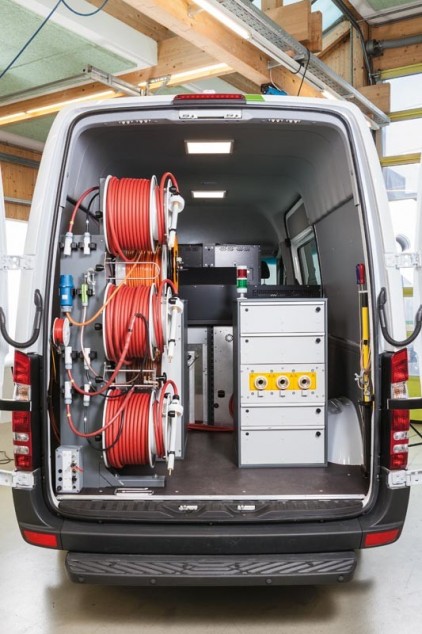

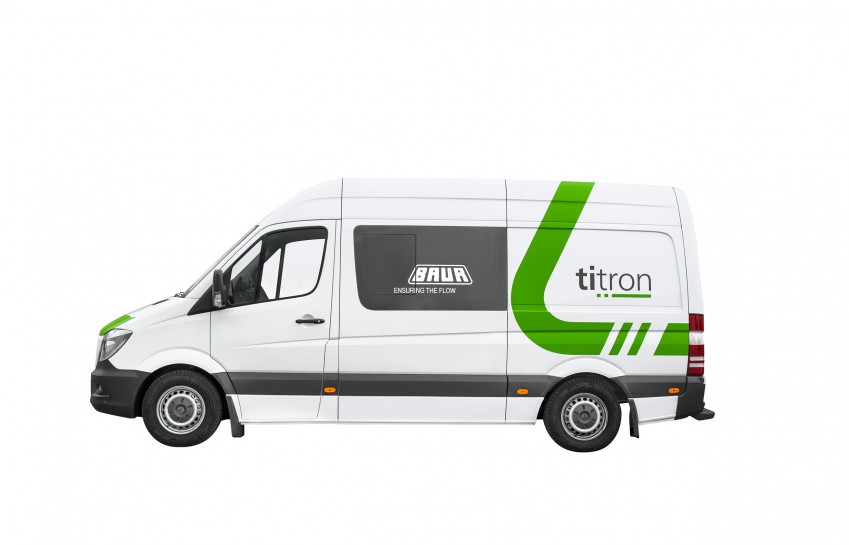

Внешний и внутренний вид новой мобильной электротехнической лаборатории Baur Titron с опциями

Подробный обзор мобильной лаборатории в статье Baur titron

Технические характеристики Baur titron

Технические характеристики

Измерение сопротивления

Диапазон 1 Ом – 3 ГОм

Высоковольтные испытания AC/DC

190 кВ/260 кВ

Поиск повреждений кабеля — методы предварительной локализации

Метод импульсной рефлектометрии TDR (трехфазное измерение), метод вторичного импульса/мультиимпульсный метод SIM/MIM, DC-SIM/MIM, Conditioning-SIM/MIM, импульсный токовый метод ICM, DC-ICM, метод затухающего сигнала Decay, определение напряжения пробоя

Импульсная рефлектометрия

дифф. измерение, расчет среднего значения, остановка после регистрации изменения, отображение огибающих кривых

Автоматический расчет длины кабеля и расстояния до повреждения

Коэффициент укорочения v/2

20–150 м/мкс

Диапазон просмотра

10 м – 1000 км, разрешение 0,1 м (при v/2 = 80 м/мкс)

Частота дискретизации

200 МГц

Погрешность

0,1 % для результата измерения

Выходной импеданс

12–2000 Ом

Ширина импульса

20 нс – 1,3 мс

Измерительный импульс

20–160 В

Высоковольтные методы предварительной локализации

Импульсное напряжение

Последовательность импульсов

Единичный или мультиимпульс (1–20 имп./мин.)

Диапазоны напряжения

1–8 кВ / 1–16 кВ / 1–32 кВ

Энергия импульса

1500 Дж, или 2100 Дж, или 3000 Дж при 8, 16 и 32 кВ

SIM/MIM и Conditioning-SIM/MIM

DC-SIM/MIM и DC-ICM

Импульсное напряжение

1–32 кВ

Напряжение

1–32 кВ

Метод затухающего сигнала Decay

Импульсный токовый метод ICM

Напряжение

1–40 кВ

Импульсное напряжение

1–32 кВ

Выявление повреждения прожигом

Выходное напряжение 0–15 кВ, до 90 А; 6 кВА

Точная локализация акустическим методом

Последовательность импульсов

1–20 имп./мин, единичный импульс, макс

Диапазоны напряжения

1–8 кВ / 1–16 кВ / 1–32 кВ

Энергия импульса

1500 Дж или 2100 Дж или 3000 Дж при 8, 16 и 32 кВ

Операционная система

Windows 7 Ultimate 32-разрядная (или выше)

Программное обеспечение

BAUR GeoBase Map: Отображение дорожных карт с помощью GPS в сочетании с информацией из банка данных кабелей BAUR

Синхронизация данных

Синхронизация данных по локальной сети или сети Интернет (с другими лабораториями или компьютером в центральном бюро)

Основное оборудование

  • Напряжение постоянного тока до ±80 кВ
  • Прямоугольный импульс СНЧ 80 кВ
  • СНЧ-truesinus® 57 кВ (действ.)
  • Импульсное напряжение до 40 кВ
  • Интегрированная диагностика
  • Функции:
    • испытание кабеля
    • определение места повреждения кабеля
    • трассировка кабеля
    • точная локализация повреждений кабеля
    • испытание кабельной оболочки
  • Новый высокомощный генератор импульсного напряжения SSG 40
  • Макс. импульсная энергия 3000 Дж, возможна во всех диапазонах напряжения
  • Предельно быстрая последовательность импульсов при максимальной импульсной энергии для эффективной и быстрой локализации повреждения
  • Усовершенствованные и новые методы предварительной локализации:
    • SIM/MIM — самый эффективный метод локализации повреждений
    • DC-SIM/MIM — для повреждений вследствие пробоев и заплывающих повреждений
    • Conditioning-SIM/MIM — для поиска труднолокализуемых повреждений во влажной среде
    • DC-ICM — для повреждений вследствие пробоев
    • отображение огибающих кривых для заплывающих повреждений — позволяет отследить и сохранить даже минимальные изменения импеданса
    • а также привычные TDR, ICM и Decay
  • Автоматический контроль напряжения питания, включая защиту от повышенного и пониженного напряжения
  • Высокая степень надежности благодаря мониторингу и регистрации всех событий в системе
  • Современный интуитивно понятный пользовательский интерфейс — нет необходимости в длительной подготовке
  • Быстрое и простое создание наглядных и точных протоколов измерений — с возможностью свободного выбора логотипа фирмы, размещением комментариев и изображений кривых измерения
