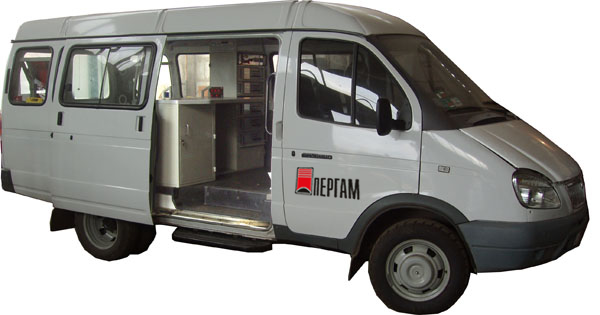

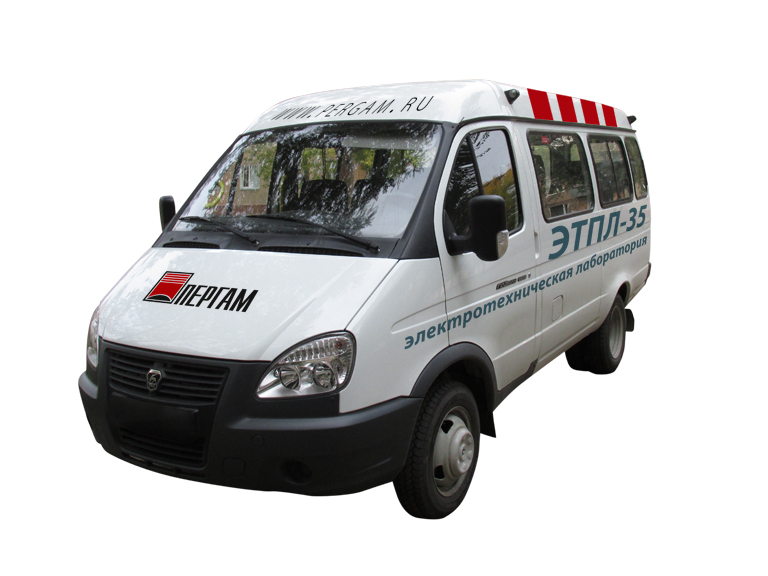

Метрологическая лаборатория ПЕРГАМ ЭТПЛ-35/110 на базе ГАЗель
Пергам

ПЕРГАМ ЭТПЛ-35/110

Метрологическая лаборатория ПЕРГАМ ЭТПЛ-35/110
Артикул: 22104
Снят с производства
ПЕРГАМ ЭТПЛ-35/110
описание в pdf

Электротехническая лаборатория ЭТПЛ-35/110 предназначена для поверки, калибровки, метрологической аттестации трансформаторов напряжения (далее ТН) по ДСТУ ГОСТ 1983-2003 и трансформаторов тока (далее ТТ) по ДСТУ ГОСТ 7746-2003 в местах эксплуатации ТН и ТТ.

Технические характеристики ПЕРГАМ ЭТПЛ-35/110

Технические характеристики автолаборатории ЭТПЛ-35/110

Номинальные напряжения первичных обмоток и соответствующие им номинальные напряжения вторичных обмоток проверяемых трехфазных ТН

Номинальное напряжение первичной обмотки поверяемого ТН, кВ 10 10/√3
6 6/√3
Номинальное напряжение вторичной обмотки поверяемого ТН, В 100 100/√3
100 100/√3

Номинальные напряжения первичных обмоток и соответствующие им номинальные напряжения вторичных обмоток однофазных ТН

Номинальное напряжение первичной обмотки поверяемого ТН, кВ 10 10/sqrt(3)
6 6/√3
35 35/√3
Номинальное напряжение вторичной обмотки поверяемого ТН, В 100 100/√3

Номинальные первичные токи поверяемых ТТ при номинальном вторичном токе 5 А составляют: 15, 20, 25, 30, 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000 А.

Класс точности поверяемых трансформаторов:
ТН - 0,5 и ниже
ТТ - 0,2 и ниже

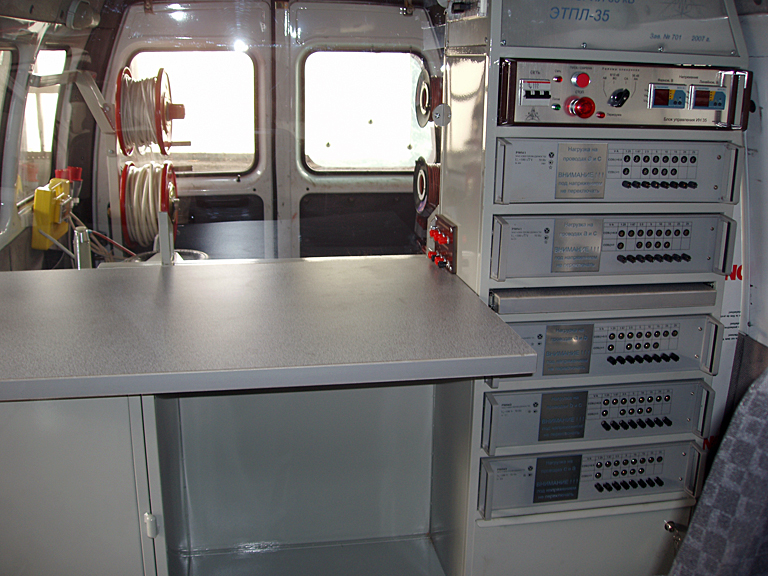

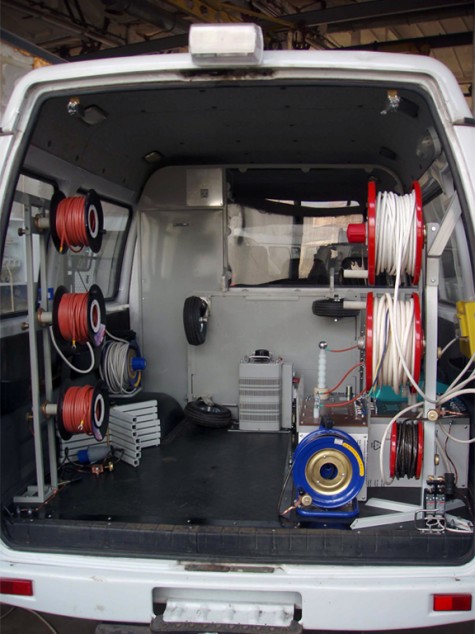

Основное оборудование

№ П/П Наименование Кол-во, шт.
1 Компаратор СА507 1
2 Блок управления ИН-110 1
3 Регулятор напряжения однофазный РНО (1ном=40 А) 1
4 Регулятор напряжения трехфазный РНТ-5,25 (1ном=8 А) 1
5 Трансформатор тока до 300 А СА535 (рабочий эталон) 1
6 Трансформатор тока до 3000 А СА564/3 (рабочий эталон) 1
7 Трансформатор напряжения НОМ(Э)-35/110 (рабочий эталон) 1
8 Трансформатор напряжения НОС(Э)-6/10 (рабочий эталон) 1
9 Магазин проводимостей Р5054/1 (11ном=100/?3 В) 2
10 Магазин проводимостей Р5054/2 (11ном=100 В) 3
11 Магазин проводимостей МН 1200(11ном=100 В) 1
12 Устройство нагрузки СА 5018/5 1
13 Источник напряжения ИОМ 1
14 Источник трехфазного напряжения ИН-6/10 1
15 Источник тока ИТ-720 1
16 Источник тока ИТ-3600 1
17 Комплект кабелей питания, проводников заземления и соединительных проводников 1
18 Ноутбук 1
29 Принтер 1
20 Комплект средств защиты:
2.1 Штанга оперативная 10 кВ
2.2 Штанга оперативная 35 кВ
2.3 Указатель напряжения 10 кВ
2.4 Указатель напряжения 35 кВ
2.5 Перчатки диэлектрические
2.6 Боты диэлектрические
2.7 Коврик диэлектрический
1
21 Тележка со съемным столиком 1
22 Тепловентилятор
