Центровочные пластины
Поставляется в минимальные сроки
О центровочных пластинах

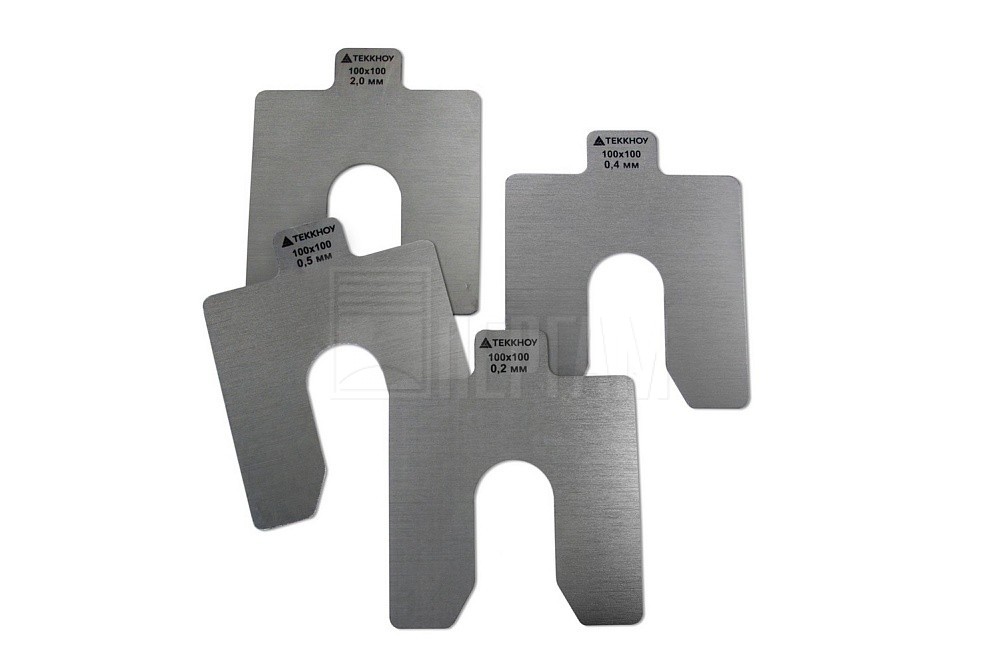

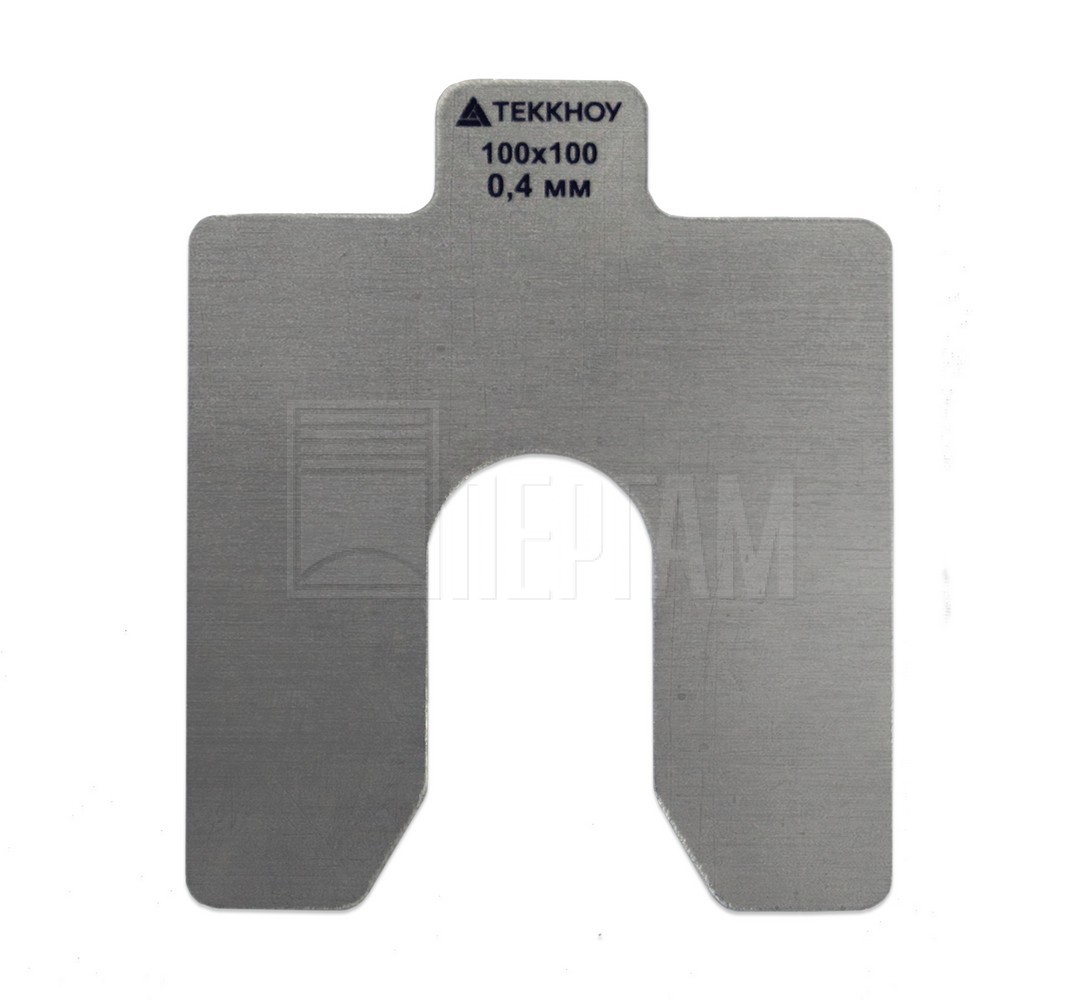

Центровочные пластины — калиброванные подкладочные элементы для регулировки положения агрегатов при центровке валов. Их используют при монтажных, ремонтных и наладочных работах с оборудованием.
Пластины устанавливают под опоры механизма, подбирая необходимую толщину для корректировки его положения. В комплект входят пластины толщиной от 0,05 до 2 мм, благодаря чему можно точно выбрать толщину подкладки при регулировке положения опор.
Типоразмеры пластин
Пластины выпускаются в пяти вариантах габаритов опорной части. Размер выбирают с учётом ширины опоры и паза.
| Габариты, мм | Ширина паза, мм | Количество в комплекте |
|---|---|---|
| 50 × 50 | 16 | 80 |
| 75 × 75 | 22 | 80 |
| 100 × 100 | 32 | 80 |
| 125 × 125 | 45 | 80 |
| 200 × 200 | 55 | 80 |
Материал и рабочие свойства
Центровочные пластины изготовлены из нержавеющей стали марок 08Х18Н10(Т) и 12Х18Н10(Т) по ГОСТ 4986-79, соответствующих AISI 304–321.
Материал устойчив к коррозии и подходит для эксплуатации при низких температурах. Предел прочности при растяжении составляет 510 МПа, предел текучести — 196 МПа, твёрдость по Бринеллю — 170.
Условия эксплуатации
Пластины рассчитаны на работу при температуре окружающей среды от -100 до +100 °С и относительной влажности до 100 %.
При работе с пластинами необходимо соблюдать несколько правил:
- не допускайте ударов по рабочим поверхностям, чтобы избежать деформации;
- защищайте рабочие поверхности от грязи, мусора и твёрдых посторонних частиц;
- не устанавливайте под одну опору механизма более 3–5 пластин.
Технические характеристики Центровочные пластины
Комплекты центровочных пластин в кейсе изготавливаются следующих типоразмеров:
|
Габариты опорные, мм |
Ширина паза, мм |
Кол-во в упаковке, компл. |
|
50х50 |
16 |
80 |
|
75х75 |
22 |
80 |
|
100х100 |
32 |
80 |
|
125х125 |
45 |
80 |
|
200х200 |
55 |
80 |
Комплектность поставки
|
Толщина, мм |
0,05 |
0,1 |
0,2 |
0,4 |
0,5 |
0,8 |
1,0 |
2,0 |
|
Количество, шт |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
