Лазерная система центровки VIBRO-LASER EX
Поставляется в минимальные сроки
Сертификат Госреестр РФ
72238-18
Лазерная система центровки для взрывоопасных зон
VIBRO-LASER EX — взрывозащищенное исполнение портативной системы лазерной центровки валов VIBRO-LASER. Система предназначена для монтажа и технического обслуживания роторного оборудования во взрывоопасных зонах.
Взрывозащищенное исполнение VIBRO-LASER
VIBRO-LASER EX отличается конструкцией, рассчитанной на эксплуатацию во взрывоопасных средах.
Конкретную модель выбирают с учетом типа оборудования и задач по его центровке — от стандартных операций с валами до комплексных измерений геометрии.
Для работы во взрывоопасных зонах
VIBRO-LASER EX относится к взрывозащищенному электрооборудованию и соответствует требованиям технического регламента Таможенного союза о безопасности оборудования для работы во взрывоопасных средах.
Маркировка взрывозащиты: 0Ex ia op is IIB T6 Ga
Система предназначена для работы с роторным оборудованием во взрывоопасных зонах, где к измерительному оборудованию предъявляются требования по взрывозащите.
Диапазон рабочих температур VIBRO-LASER EX — от -20 до +40 °C.
Модели VIBRO-LASER в исполнении EX
VIBRO-LASER EX выпускается на базе четырех моделей системы. Возможности каждой модели зависят от ее комплектации и набора измерительных задач.
Базовая модель для центровки валов.
Модель для расширенного набора задач по центровке оборудования.
Модель для более широкого круга измерительных задач при центровке.
Наиболее функциональная модель серии, в том числе для задач по измерению геометрии.
Сравнение приборов серии VIBRO-LASER
| Функция | BASIC | STANDART | PRO | EXPERT |
|---|---|---|---|---|
| Часовой метод измерения | ✔ | ✔ | ✔ | ✔ |
| Проверка люфта опор («Мягкая лапа») | ✔ | ✔ | ✔ | ✔ |
| Метод измерения «Усеченный угол» | ✔ | ✔ | ✔ | ✔ |
| Измерение с промежуточным валом | ✔ | ✔ | ✔ | ✔ |
| Горизонтальная центровка | ✔ | ✔ | ✔ | ✔ |
| Вертикальная центровка | ✔ | ✔ | ✔ | ✔ |
| Мониторинг результатов в реальном времени | ✔ | ✔ | ✔ | ✔ |
| Выбор ракурса машины | ✔ | ✔ | ✔ | ✔ |
| Сравнение результатов измерений (таблица повторяемости) | ✔ | ✔ | ✔ | ✔ |
| Отправка отчета по Wi-Fi | ✔ | ✔ | ✔ | ✔ |
| Фильтр внешних факторов | ✔ | ✔ | ✔ | ✔ |
| Центровка машин с несколькими опорами (более двух) | ✔ | ✔ | ✔ | |
| Центровка агрегатов, состоящих из трех и более механизмов («Валопровод») | ✔ | ✔ | ✔ | |
| Блокировка пары лап (опор) | ✔ | ✔ | ✔ | |
| Фильтр вибрации | ✔ | ✔ | ✔ | |
| Автоматическая компенсация теплового расширения | ✔ | ✔ | ✔ | |
| Увеличенный диапазон измерений | ✔ | ✔ | ✔ | |
| Центровка машин, связанных карданным валом (требуется доп. крепление) | ✔ | ✔ | ||
| Метод многоточечного измерения (для крупных машин с подшипниками скольжения) | ✔ | ✔ | ||
| Калькулятор пластин (расчет центровки с учетом калибровочных пластин) | ✔ | ✔ | ||
| Непрерывный режим измерений | ✔ | ✔ | ||
| Живая центровка | ✔ | ✔ | ||
| Измерение прямолинейности поверхности (основание станков, направляющие, станины и т.д.) | ✔ | ✔ | ||
| Измерение плоскостности (станин, фундаментов и т.д.) | ✔ | |||
| Измерение круглых плосковтей (фланцев труб, посадочных мест соединений и т.д.) | ✔ | |||
| Определение геометрии (скручивание рамы) | ✔ | |||
| Экспресс-диагностика (одновременное измерение вибрации по трём осям и температуры агрегата в одной точке). | ✔ | |||
| Поиск дефектов (дисбаланс, расцентровка, дефекты подшипников и т.д.) | ✔ | |||
| Двухплоскостная балансировка по 6 каналам в реальном времени с использованием метода RUBIN. | ✔ | |||
| Модуль контроля вибрации (поиск нужного подшипника во встроенной базе более чем из 30 000 моделей). | ✔ |

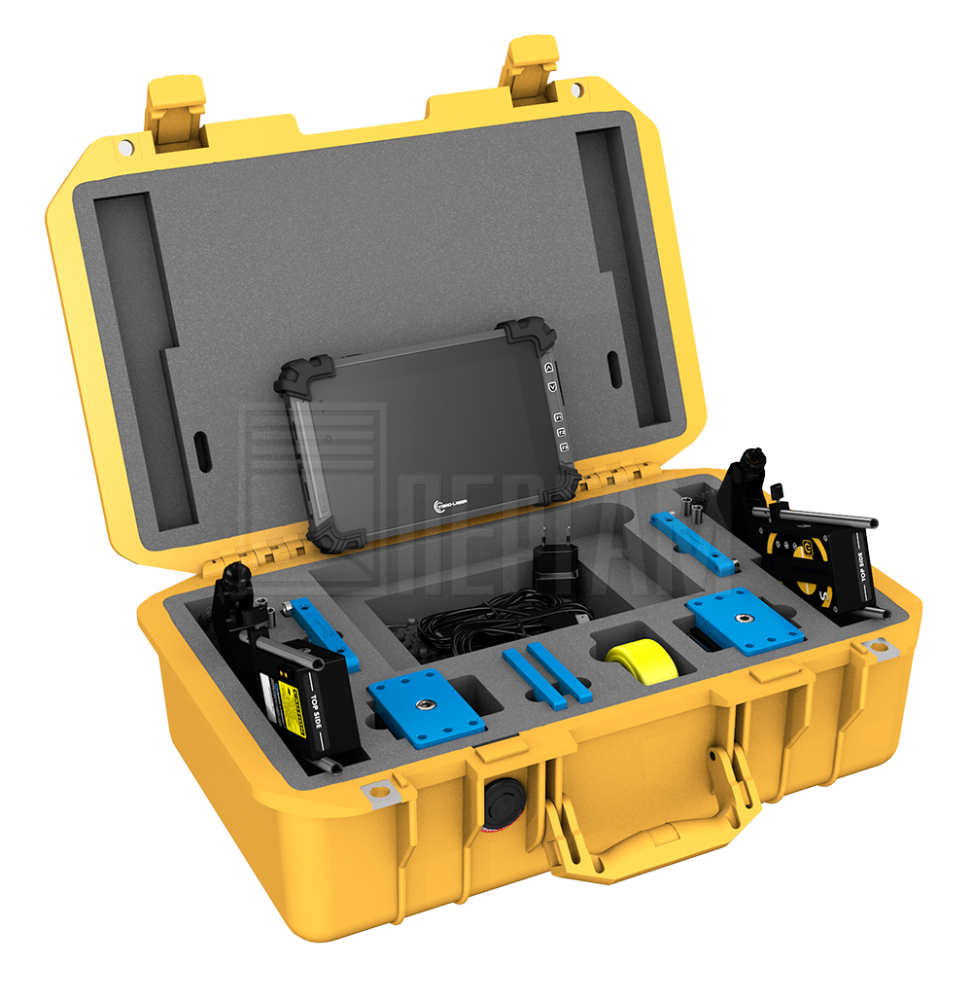

Технические характеристики Лазерная система центровки VIBRO-LASER EX
- Дисплейный блок ЕХ (1 шт.) ЕХ
- Измерительный блок M (1 шт.)
- ЕХ Измерительный блок S (1 шт.)
- Призматическое крепление (2 шт.)
- Стойки для призматического крепления 160 мм (4 шт.)
- Удлинительные стойки 120 мм (4 шт.)
- Цепь длинной 480 мм с креплением (2 шт.)
- Удлинительная цепь 480 мм с замком (2 шт.)
- Затяжной ключ (1 шт.)
- Кабель USB (2 шт.)
- Сетевой адаптер (1 шт.)
- Измерительная рулетка (1 шт.)
- Ударопрочный кейс (1 шт.)
- Руководство по эксплуатации
Дополнительные опции (на заказ):
- Торцевое магнитное крепление (2 шт.)
- Магнитное крепление - 2 шт
- Крепление выносное L-50 мм (2 шт)
- Крепление для невращающихся валов (2 шт.)
- Тонкое призматическое крепление (2 шт)
- Крепление измерительных блоков (для функции карданный вал) ( 1 компл)
- Модуль для центровки ременных передач (1 компл)
