Система лазерной центровки шкивов VIBRO-LASER ШКИВ
Поставляется в минимальные сроки
О приборе
VIBRO-LASER ШКИВ — портативная система для проверки и выравнивания шкивов ременных передач, состоящая из лазерного излучателя и трёх магнитных мишеней. Лазерный излучатель формирует контрольную плоскость, а три магнитные мишени служат для оценки положения шкивов относительно неё.
Система выявляет параллельное смещение шкивов, а также угловую несоосность в горизонтальной и вертикальной плоскостях. Положение лазерной линии на мишенях показывает направление и характер отклонения, после чего оператор выполняет необходимую регулировку.
VIBRO-LASER ШКИВ предназначен для работы со шкивами диаметром более 60 мм. Максимальное расстояние между элементами системы при измерении — 10 м.
Как выполняется центровка

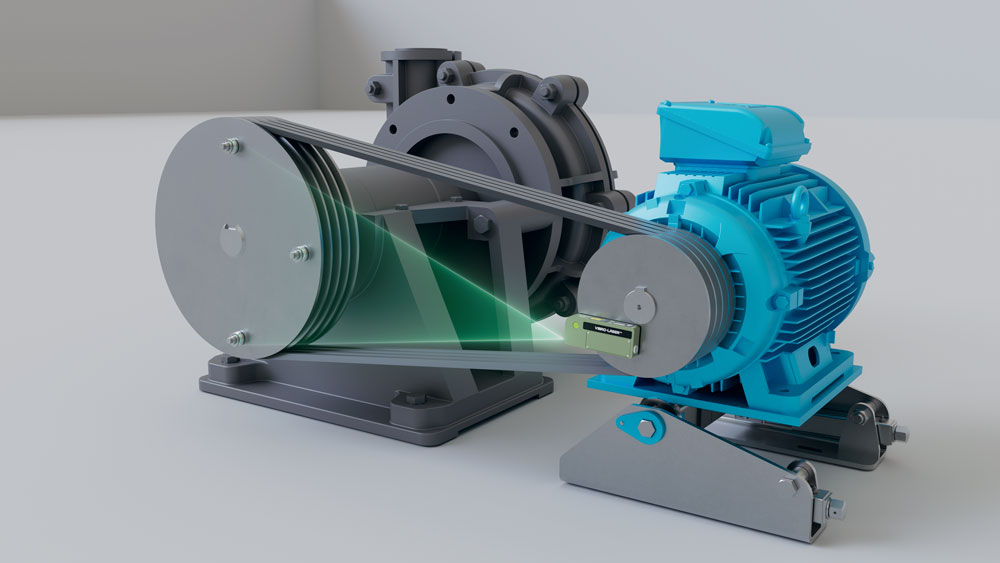

Для работы с VIBRO-LASER ШКИВ не требуются специальные навыки. Лазерный блок устанавливают на один шкив, а три магнитные мишени — на другой. Затем шкивы регулируют до совмещения лазерной линии с пазами на мишенях.
Лазерный излучатель устанавливается на одном шкиве, а три магнитные мишени — на другом. После включения излучатель формирует лазерную плоскость, относительно которой оценивается положение шкивов.
При правильной центровке лазерная линия совпадает с контрольными углублениями на мишенях. При смещении или угловой несоосности шкивов линия отклоняется от этих отметок. По её положению определяют характер несоосности и направление необходимой регулировки.
Магнитные крепления фиксируют мишени на шкиве и сохраняют их положение во время измерения.
Виды несоосности шкивов
При центровке VIBRO-LASER ШКИВ выявляет три основных типа несоосности.

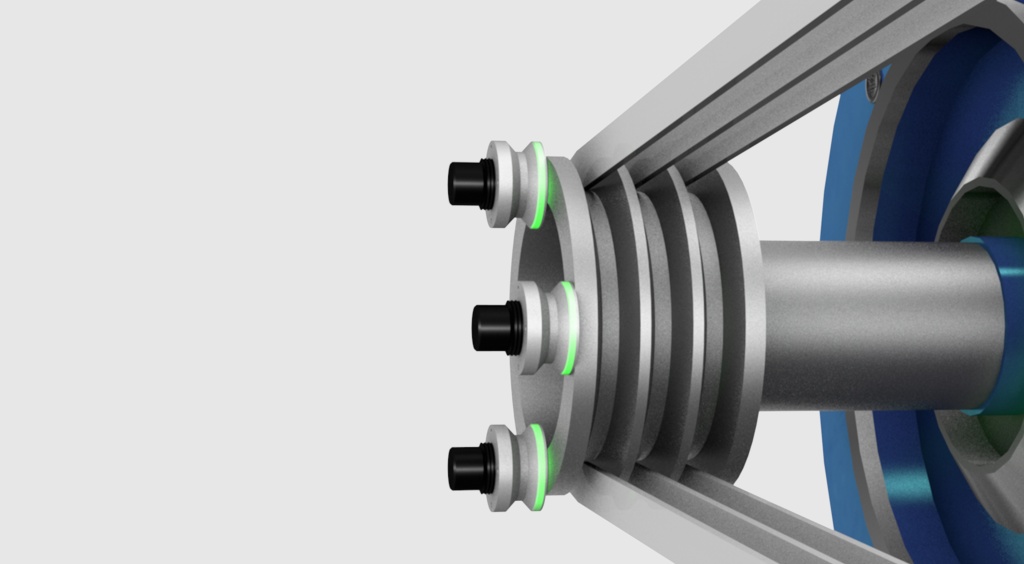

Параллельная несоосность
Шкивы находятся в разных параллельных плоскостях. Их оси остаются параллельными, но сами шкивы смещены относительно друг друга.

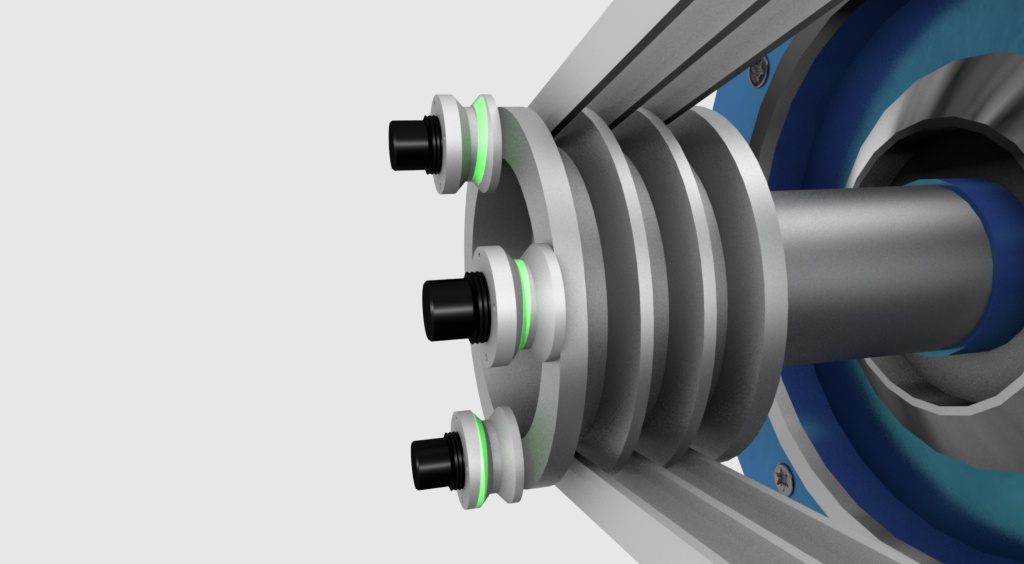

Горизонтально-угловая несоосность
Один из шкивов имеет угловое смещение относительно другого в горизонтальной плоскости

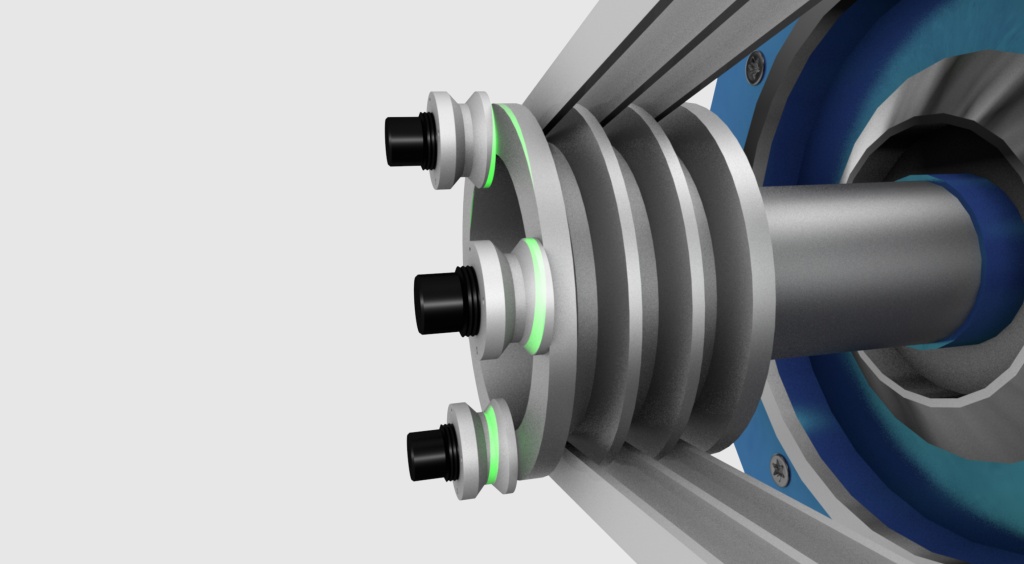

Вертикально-угловая несоосность
Один из шкивов имеет угловое смещение относительно другого в вертикальной плоскости

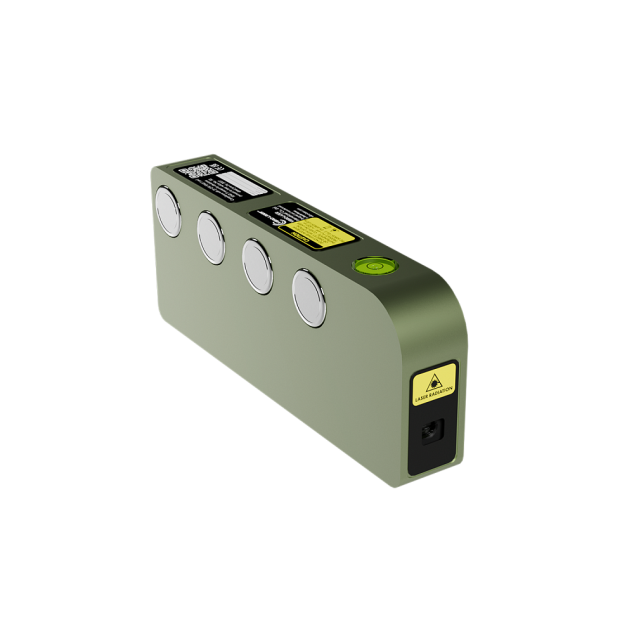

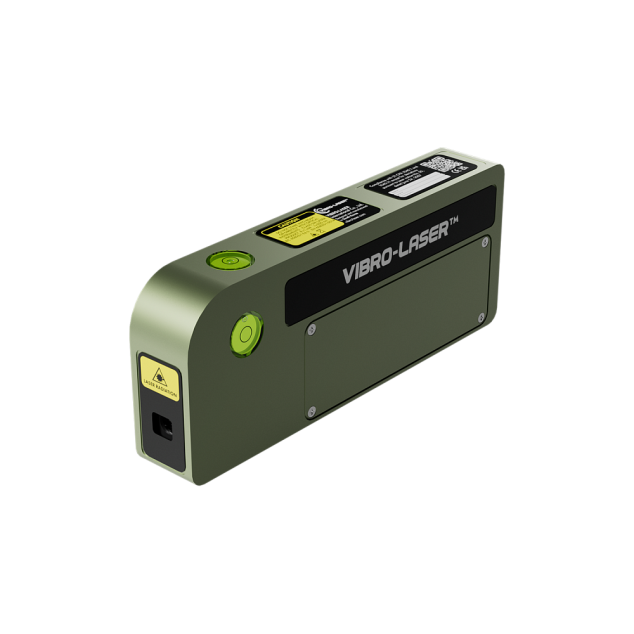

Лазерный излучатель
VIBRO-LASER ШКИВ использует зелёный лазер с длиной волны 520 нм. Угол луча составляет 60°, выходная мощность — менее 1 мВт. Лазер относится к классу 2.
Конструкция и условия работы

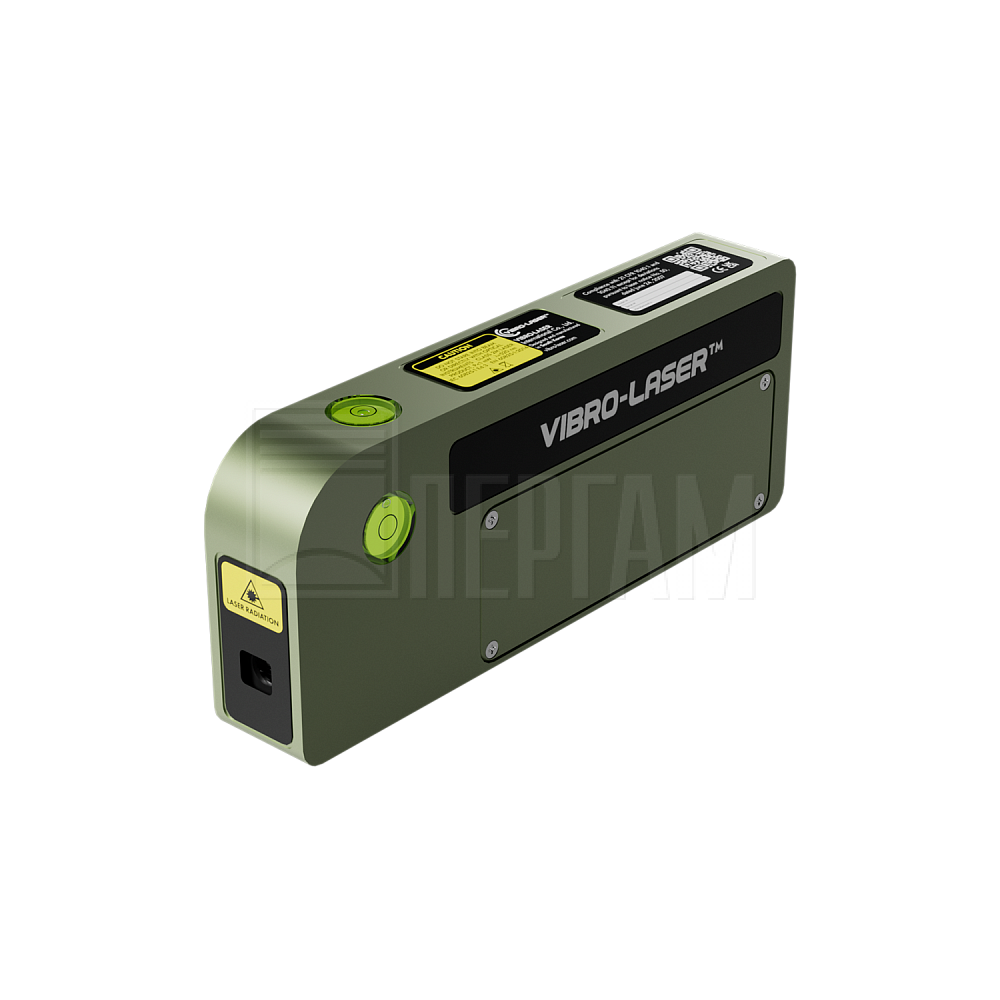

Корпус лазерного излучателя выполнен из анодированного алюминия. Габариты устройства — 125 × 50 × 20 мм.
Питание осуществляется от батареи R6 (AAA) 1,5 В. Время работы от батареи — до 8 часов. Система рассчитана на эксплуатацию при температуре от -10 до +50 °C.

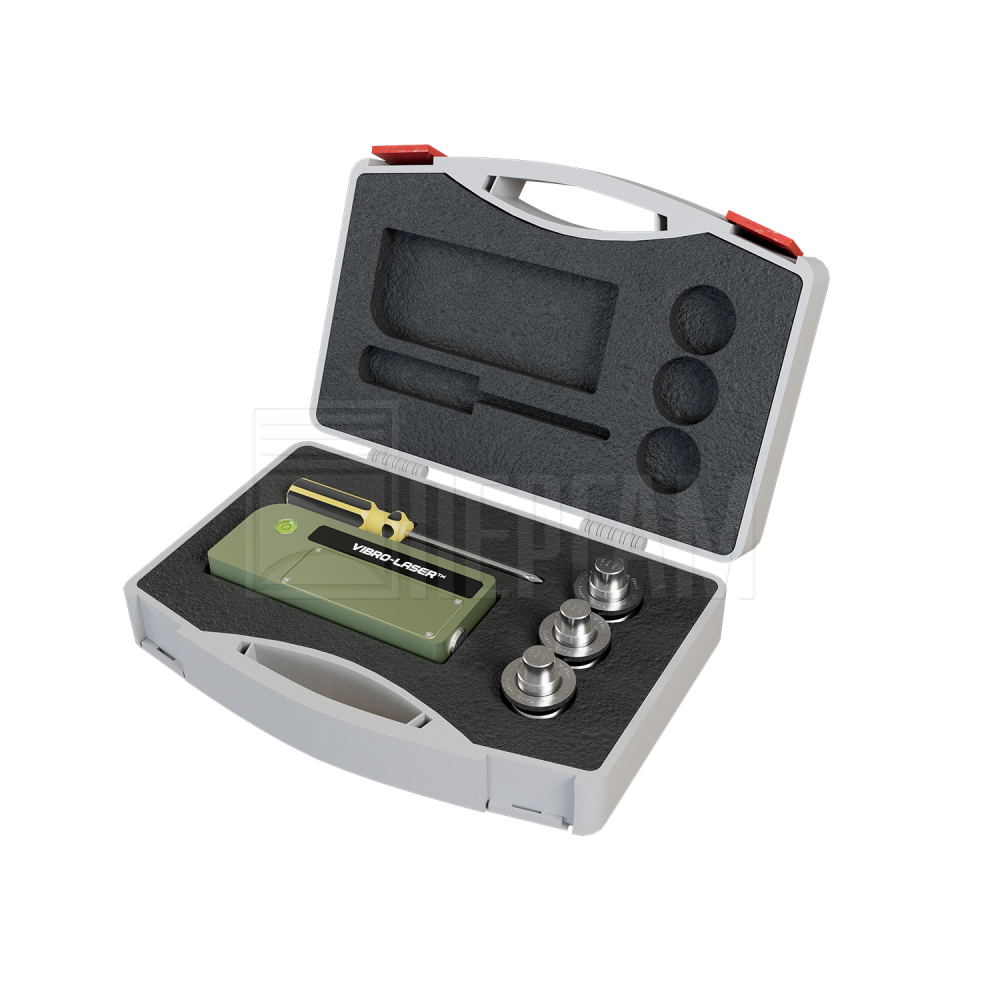

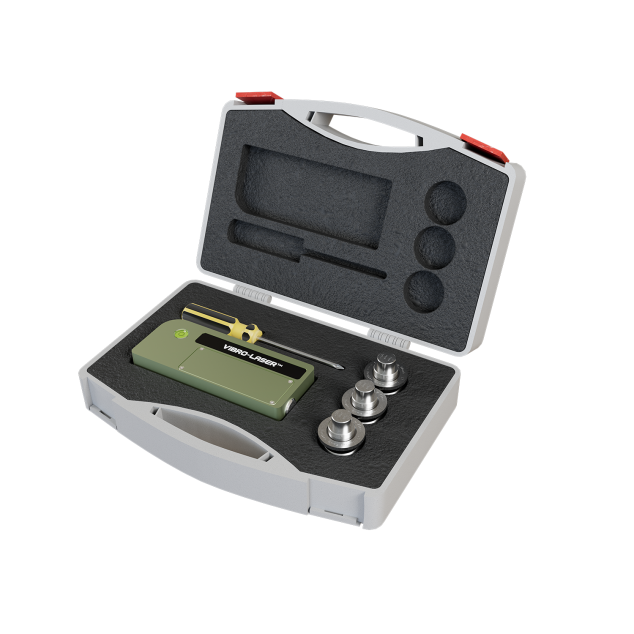

Технические характеристики Система лазерной центровки шкивов VIBRO-LASER ШКИВ

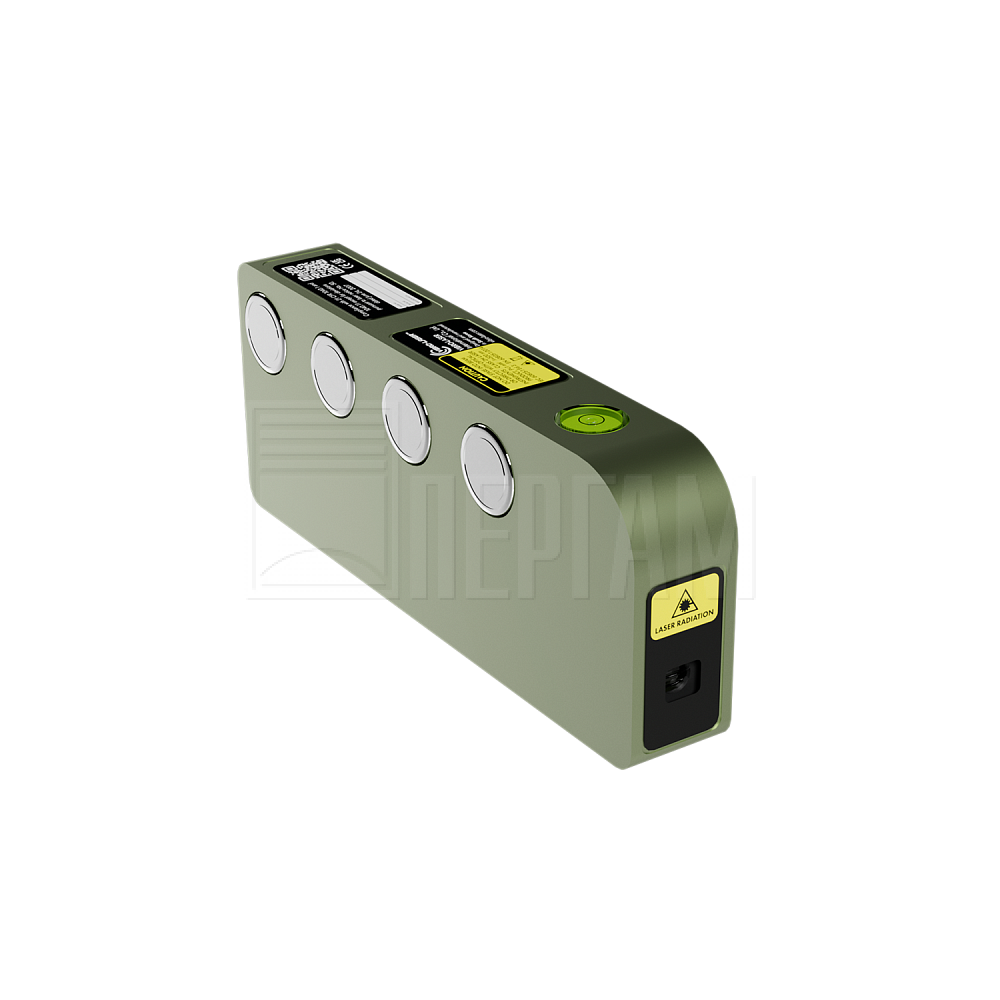

ЛАЗЕРНЫЙ ИЗЛУЧАТЕЛЬ (1 ШТ.)
Инструмент устанавливается на базовую поверхность. После включения вы увидите лазерную плоскость коррекции и по трем мишеням отрегулируете ее положение.
МАГНИТНАЯ МИШЕНЬ (3 шт.)
Устанавливаются на шкивы для визуализации лазерной плоскости контроля.
ОТВЕРТКА (1 шт.)
Используется для замены элементов питания.
