Полуавтоматический сканер AxSEAM для контроля продольных сварных швов труб
Olympus

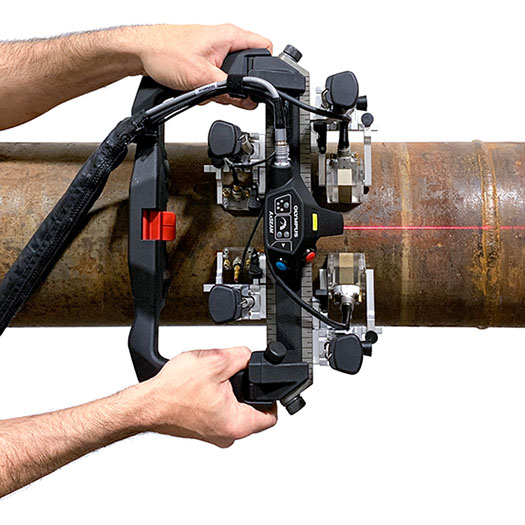

Полуавтоматический сканер AxSEAM

Полуавтоматический сканер AxSEAM для контроля сварных швов
Артикул: 22948
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Полуавтоматический сканер AxSEAM
описание в pdf

Ультразвуковой сканер для поиска дефектов трубопроводов

Полуавтоматический сканер AxSEAM с модулем ScanDeck для контроля сварных швов, используется вместе с дефектоскопами OmniScan X3 и OmniScan MX2.

Сканер AxSEAM специально разработан для контроля продольных сварных соединений электросварных труб (ERW). Простая конфигурация сканера минимизирует настройки, выполняемые при изменении диаметра труб, расстояния между ПЭП или ориентации сканирования.

С модулем ScanDeck™, оператор может самостоятельно установить сканер и выполнить сканирование без необходимости манипулирования или контроля устройства сбора данных. Модернизированные и легко регулируемые крепления удерживают до 4-х преобразователей (ФР и TOFD).

Дефектоскоп OmniScan X3 и сканер AxSEAM

Универсальное технологичное решение

При использовании с дефектоскопом OmniScan X3, сканер AxSEAM обеспечивает высокую скорость ФР/TOFD- сканирования сварных швов с последующим более детальным контролем области интереса методом общей фокусировки (TFM) без смены преобразователей.

TFM обеспечивает равномерную фокусировку во всей зоне контроля, позволяя обнаружить даже трудновыявляемые дефекты, типичные для сварных соединений ERW-труб.

Гибкая конфигурация

Сканер AxSEAM представляет собой комплексную систему сканирования, требующую лишь незначительных настроек для переключения между продольным сканированием и сканированием по окружности.

Сканер AxSEAM продольное сканирование

Продольные сварные швы

Сканер AxSEAM используется для контроля продольных сварных стыков труб диаметром от 152мм до плоских поверхностей

AxSEAM сканирование по окружности

Кольцевые сварные швы

С двумя преобразователями, AxSEAM может использоваться для сканирования кольцевых сварных швов труб с НД от 114 мм

AxSEAM с 4 преобразователями

AxSEAM c четырьмя преобразователями

С 4 преобразователями, AxSEAM может использоваться для сканирования кольцевых сварных швов труб от 254 мм [на фото труба 324 мм]

Ультразвуковой контроль продольных сварных швов

Полуавтоматический сканер AxSEAM с модулем ScanDeck позволяют упростить и ускорить контроль продольных сварных швов трубопроводов. Контроль труб в продольном направлении может быть куда более сложным, чем сканирование по окружности; любое изменение диаметра трубы оказывает большое влияние на положение сканера и преобразователя на поверхности трубы. Эта проблема была решена в некоторых сканерах путем добавления нескольких сложных настроек, в ущерб простоте эксплуатации. При разработке сканера AxSEAM разработчики максимально упростили и минимизировали настройки, выполняемые при изменении диаметра труб, расстояния между ПЭП или ориентации сканирования. Сканер AxSEAM также включает новые функции, которые позволяют одному оператору выполнять сканирование без необходимости контроля устройства сбора данных.

Контроль ответственных сварных соединений ERW-труб

В процессе производства электросварных труб (ERW), для сварки продольных швов используется переменный высокочастотный ток AC. Первоначально, в этом процессе использовался низкочастотный переменный ток, но полученные таким путем сварные швы были подвержены коррозии и образованию трещин. Эта восприимчивость обусловлена как процессом сварки, так и качеством стали. Современный метод производства ERW-труб обеспечивает более высокое качество сварных швов, но трубы, изготовленные по старому методу, все еще находятся в эксплуатации и нуждаются в периодической проверке во избежание вероятности критического отказа.

Схема сканера

Основные преимущества сканера AxSEAM

  • 4 держателя удерживают ФР- и TOFD-преобразователи для выполнения мультитехнологического контроля, включая TFM
  • Запатентованные полусферические колеса сканера не требуют настройки при изменении диаметра труб
  • Магнитные колеса и стопорный механизм для удержания положения сканера на трубе
  • Простые элементы управления и механизмы настройки
  • Удобный подвод кабелей

Универсальный, быстроокупаемый, надёжный

Сканер AxSEAM используется для контроля продольных или кольцевых сварных швов, и требует минимальных настроек. Он представляет собой комплексную эффективную систему сканирования и обеспечивает быстрый возврат инвестиций (ROI).

Раскройте возможности TFM при сканировании ERW-труб с помощью дефектоскопа OmniScan X3

Универсальный дефектоскоп OmniScan X3 обеспечивает высокую скорость ФР/TOFD- сканирования сварных швов с последующим более детальным контролем области интереса методом общей фокусировки (TFM) без переключения преобразователей.

OmniScan X3

Использование нескольких технологий позволяет получить наиболее полную картину, повышает вероятность обнаружения дефектов. Что касается сварных соединений электросварных труб (ERW), наиболее критическими дефектами являются вертикально ориентированные дефекты. Акустические пучки в эхо- импульсном режиме часто имеют угол падения на дефект, сильно отличающийся от перпендикуляра, что не позволяет получить ответный сигнал от дефекта. TFM позволяет использовать разные схемы прозвучивания (включая самотандем) и равномерную фокусировку во всей зоне контроля, а благодаря высокому разрешению обеспечивается четкая визуализация дефектов, что упрощает их обнаружение.

Технические характеристики Полуавтоматический сканер AxSEAM

Технические характеристики

Модернизированное крепление для ПЭП

Модернизированное крепление для ПЭП

Для удобства управления преобразователями и призмами, обеспечения стабильного положения ПЭП и надежного акустического контакта, данная конструкция имеет следующие особенности:

  • Переключение преобразователей без использования инструментов

  • Настраивается под разные размеры призм

  • Вертикальная система фиксации упрощает смену преобразователей и призм

  • Регулируемое давление призмы на поверхности трубы

Контроль сварных швов с модулем ScanDeck

Целостность данных контроля с модулем ScanDeck™

Находящийся в зоне прямой видимости, модуль ScanDeck™ имеет следующие индикаторы и функции, позволяющие сосредоточиться на сканировании:

  • Отслеживание скорости сканирования и качества акустического контакта, во избежание потери данных на OmniScan X3

  • Обнуление подключенного кодировщика и запуск сбора данных на OmniScan (любой модели).

  • Лазерная направляющая, которая позволяет выровнять сканер по линии сварного шва

Особенности сканера AxSEAM

Другие особенности сканера AxSEAM

  • Запатентованные полусферические колеса сканера не требуют регулировки при изменении диаметра труб

  • Магнитные колеса и стопорный механизм для удержания положения сканера на трубе

  • Простые элементы управления и механизмы настройки

  • Удобный подвод кабелей

  • 4 крепления для удержания ФР- и TOFD-преобразователей

Комплектации

  • Комплект сканера AxSEAM с поддержкой двух (2) преобразователей и кабелями 5 м
  • Комплект сканера AxSEAM с поддержкой двух (2) преобразователей и кабелями 10 м
  • Комплект сканера AxSEAM с поддержкой четырех (4) преобразователей и кабелями 5 м
  • Комплект сканера AxSEAM с поддержкой четырех (4) преобразователей и кабелями 10 м
