Дефектоскоп BondMaster 600

Акустический импедансный дефектоскоп для контроля многослойных композиционных материалов
Артикул: 23349
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Дефектоскоп BondMaster 600
описание в pdf

Импедансный дефектоскоп композитных материалов

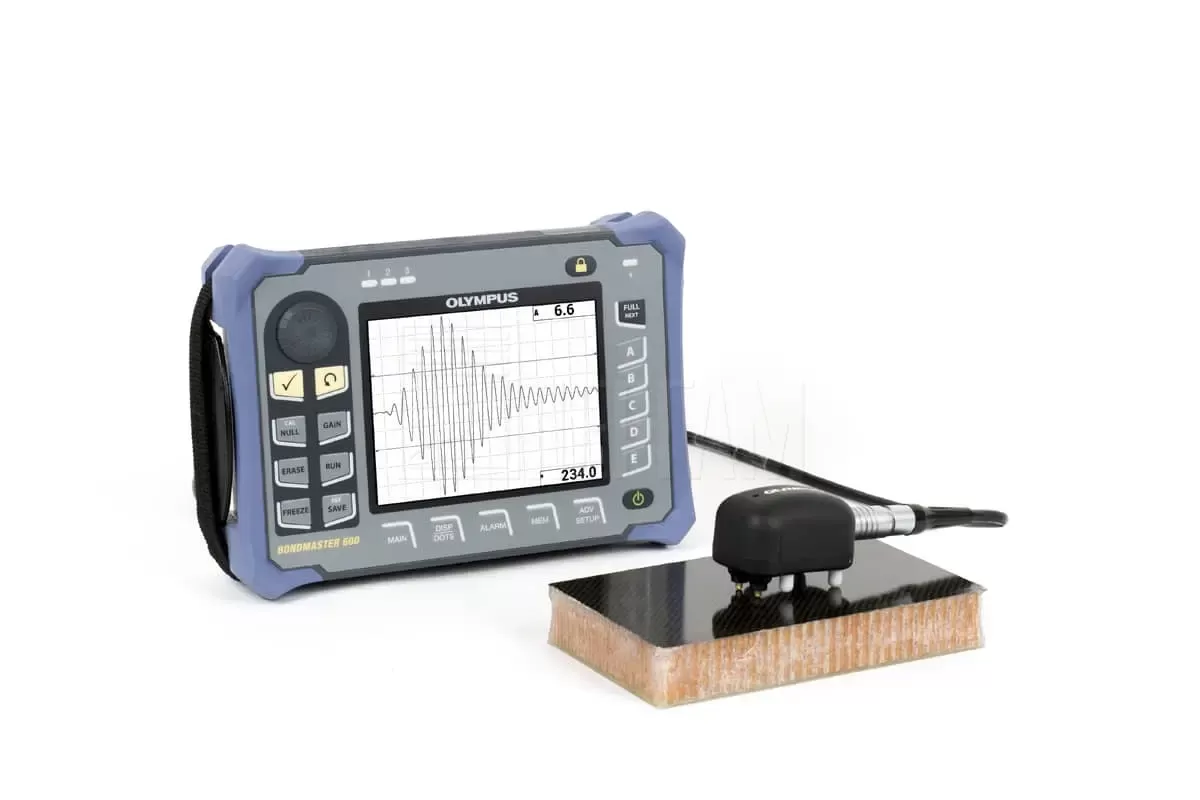

BondMaster 600 — это акустический импедансный дефектоскоп, разработанный специально для контроля многослойных композиционных материалов: монолитных, сотовых, сэндвич-конструкций. Позволяет обнаруживать расслоения в обшивках, непроклеи между обшивками и заполнителем в композитных панелях с постоянной и переменной геометрией.

BondMaster 600 имеет несколько режимов работы:

  • импедансный совмещенным преобразователем (с применением изгибных волн, на основе анализа механического импеданса);
  • импедансный раздельно-совмещенным преобразователем;
  • резонансный (на основе возбуждения вынужденных упругих колебаний в объекте контроля и их анализе).

Выпускается 2 модели на выбор

Функция

B600 (базовая модель)

B600M (мультимодовая модель)

Калибровка сигналов в режиме Фиксации

Показания в режиме реального времени

Выбор приложения

Поддержка преобразователей с технологией PowerLink

Раздельно-совмещенный режим (РЧ и Импульс)

Раздельно-совмещенный режим (Развертка)

Анализ механического импеданса (MIA)

Резонансный режим

(включает кабель)

Меню Калибровка (Резонансный режим и MIA)

Благодаря клавишам прямого доступа, упрощенному интерфейсу и предустановленным настройкам для основных приложений, BondMaster 600 обеспечивает исключительную простоту в использовании: будь то контроль композитных материалов и конструкций с сотовым наполнителем, слоистых материалов или стыковых соединений металлов. Улучшенный пользовательский интерфейс и упрощенная схема работы дефектоскопа делают процедуры архивирования и создания отчетов доступными для пользователя любого уровня подготовки.

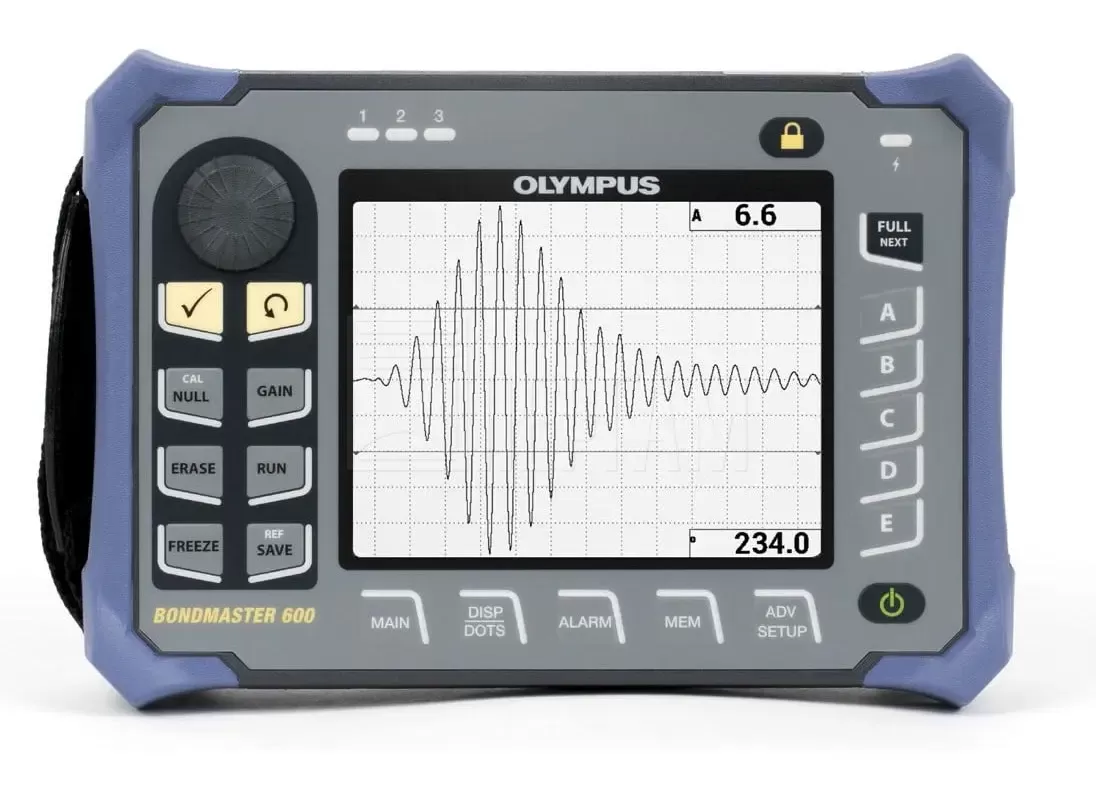

Высокая разрешающая способность и яркость 5,7-дюймового VGA-дисплея BondMaster 600 еще больше подчеркивается в полноэкранном режиме дефектоскопа, который активируется простым нажатием клавиши и доступен вне зависимости от текущего режима отображения или метода контроля. Ультразвуковой дефектоскоп BondMaster 600 позволяет работать в разных режимах, включая раздельно-совмещенный (РЧ, импульс, развертка), резонансный, а также усовершенствованный режим MIA (анализ механического импеданса — АМИ).

Портативный, прочный и эргономичный дефектоскоп

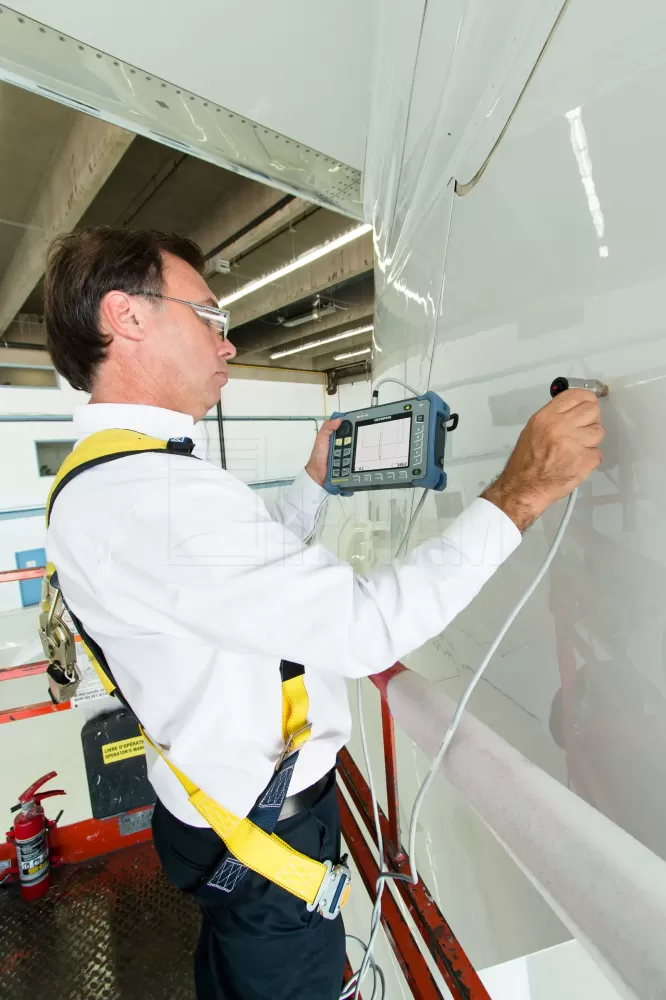

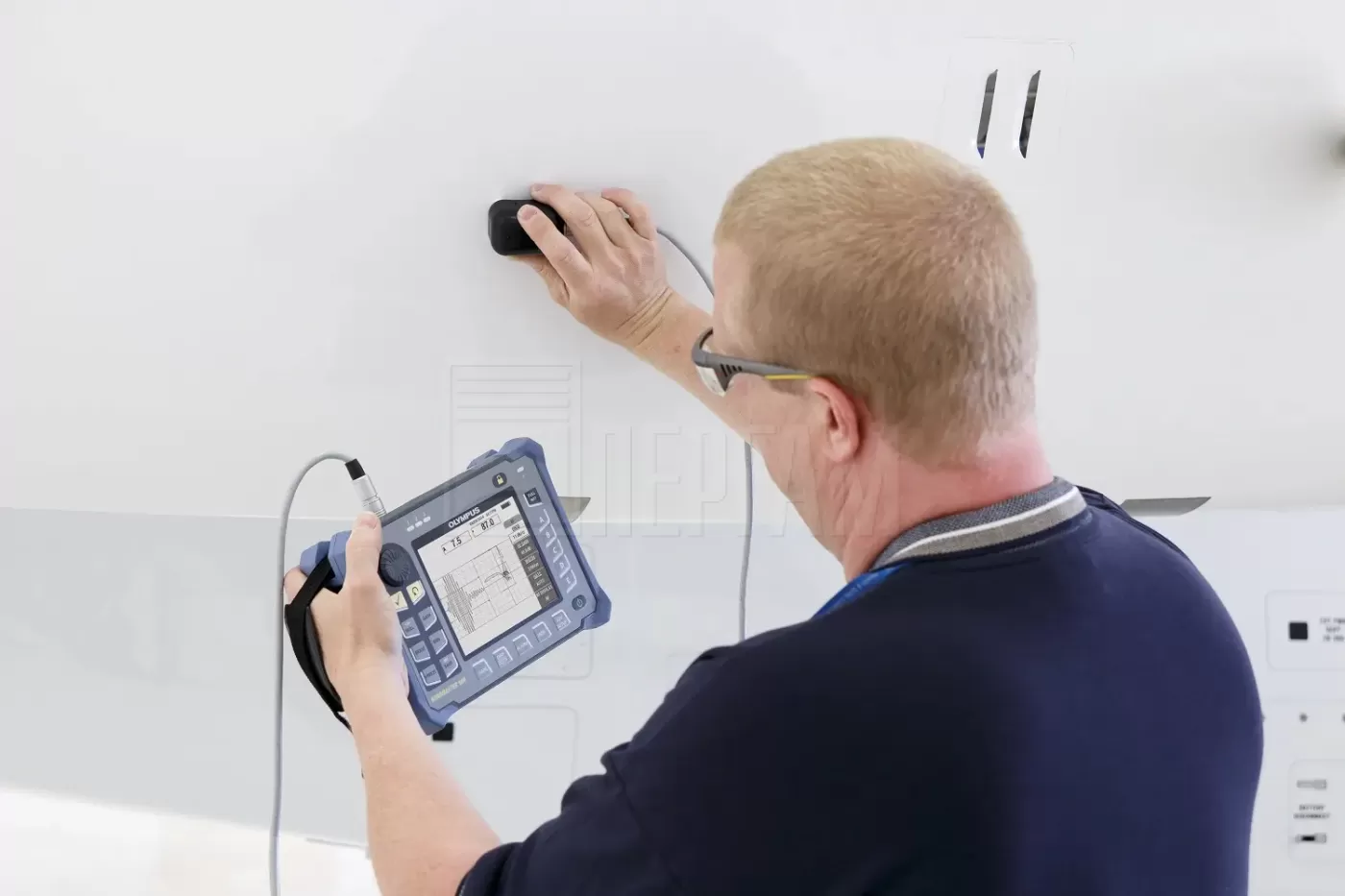

Эргономичный дизайн дефектоскопа BondMaster 600 очень удобен при контроле труднодоступных участков. При контроле узких поверхностей ремень на ладонь обеспечивает максимальный комфорт и быстрый доступ к самым важным функциям.

Неоднократно проверен на практике в суровых условиях эксплуатации

Многократно испытанный корпус ультразвукового дефектоскопа BondMaster 600 специально спроектирован для длительной эксплуатации в жестких полевых условиях. BondMaster 600 с герметичным водонепроницаемым корпусом, фрикционными амортизаторами и подставкой (одновременно служащей крючком для подвешивания прибора) отличается длительным временем работы от аккумулятора и является незаменимым инструментом для контроля сложных, труднодоступных участков.

Основные характеристики

  • Соответствует требованиям стандарта IP66.
  • Продолжительное время работы от аккумулятора (до 9 часов).
  • Совместим с существующими преобразователями BondMaster (PowerLink) и преобразователями другихпроизводителей.
  • Яркий 5,7-дюймовый (14,5 см) VGA-дисплей.
  • Вывод изображения на полный экран в любом режиме работы.
  • Интуитивный интерфейс с возможностью выбора готовых настроек под основные приложения.
  • Быстрый выбор режима отображения с помощью клавиши RUN.
  • Новый режим отображения СКАН (профиль).
  • Новый режим отображения СПЕКТР с функцией отслеживания частоты.
  • Настройка усиления с помощью клавиш прямого доступа.
  • Доступ ко всем настройкам прибора на одной странице.
  • Отображение до двух значений в режиме реального времени.
  • Емкость памяти: до 500 файлов (настроек и файлов данных).
  • Просмотр содержимого файлов в приборе без использования дополнительного программного обеспечения.
  • Упрощенный интерфейс и яркий дисплей.
  • Быстрый доступ и конфигурация настроек.

Технические характеристики Дефектоскоп BondMaster 600

ОБЩИЕ ХАРАКТЕРИСТИКИ

Габариты (Ш × В × Г)

236 × 167 × 70 мм

Вес

1,7 кг с литий-ионным аккумулятором

Стандарты или директивы

Mil 810G, CE, WEEE, FCC (США), IC (Канада), RoHS (Китай), RCM (Австралия и Новая Зеландия), KCC (Южная Корея)

Питание

От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц

Входы/выходы

Периферийный интерфейс USB 2.0, стандартный аналоговый выход VGA, 15-контактный разъем ввода/вывода (вилка) с аналоговым выходом, 3 выхода сигнализации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур

от –10 °С до 50 °С

Температура хранения

от 0 °С до 50°С [с батареями]; от –20 °C до – 70 °С [без батарей]

Нормы IP

Спроектирован в соответствии с требованиями IP66

БАТАРЕЯ

Тип батареи

Перезаряжаемый литий-ионный аккумулятор или 8 щелочных батарей типа AA (в специальном держателе)

Продолжительность работы батареи

8–9 часов

ДИСПЛЕЙ

Размер (Ш × В; диагональ)

117,4 × 88,7 мм; 146, 3 мм

Тип

Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей)

Режимы

Стандартный или полноэкранный, 8 цветовых схем. Клавиша RUN для переключения между режимами отображения.

Сетки и инструментальные средства

Выбор из 5 сеток; перекрестия (только в XY-плоскости)

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ И ПАМЯТЬ

Программное обеспечение ПК

Программное обеспечение BondMaster PC включено в базовый комплект BondMaster 600. BondMaster PC позволяет просматривать сохраненные файлы и печатать отчеты.

Хранение данных

500 файлов с возможностью предварительного просмотра.

ИНТЕРФЕЙС

Языки интерфейса

Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, португальский, польский, голландский, чешский, венгерский, шведский и норвежский.

Приложения

Меню Выбор приложения для быстрой конфигурации во всех режимах.

Отображение показаний в

режиме реального времени

До 2 значений, характеризующих сигнал (в зависимости от выбранного режима)
