Сканер HSMT-Compact для контроля сварных швов

Ультразвуковой сканер для контроля качества сварных соединений
Артикул: 22949
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сканер HSMT-Compact для контроля сварных швов
описание в pdf

Портативный сканер для контроля сварных швов

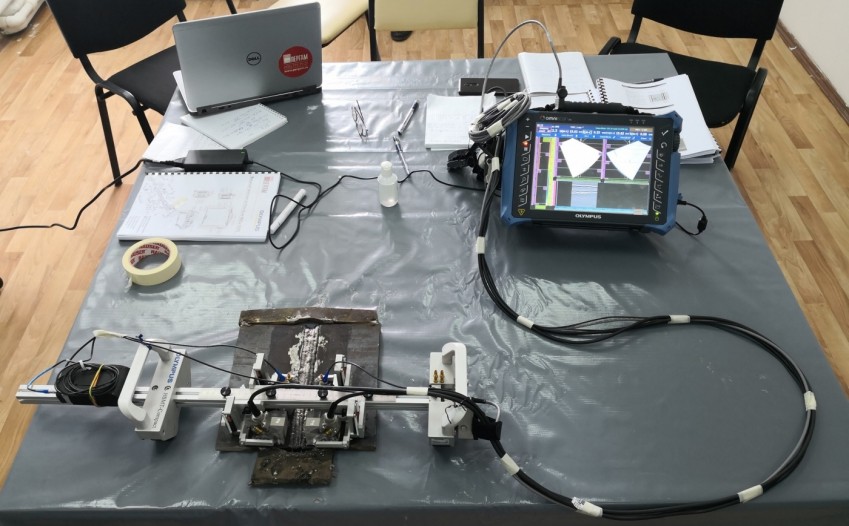

Ручной однокоординатный сканер с кодированием HSMT-Compact используется вместе с дефектоскопом для контроля качества кольцевых сварных соединений, легко и быстро находит скрытые дефекты сварных швов. Компактный и лёгкий, многофункциональный сканер предназначен для контроля пластин и кольцевых сварных швов на трубах до 114 мм НД.

Одновременно можно использовать до четырёх преобразователей. В комплекте идут крепления для двух ФР и четырёх TOFD преобразователей. Ширина сканера регулируется: раму можно вытянуть за пределы колёс для настройки нужной конфигурации при контроле сварных швов труб в труднодоступных местах. Сканер надёжно крепится на поверхности объекта контроля за счёт четырёх магнитных колёс в пластиковой оболочке.

Особенности

  • Позволяет выполнять контроль труб с НД 114,3 мм и более, с использованием до четырёх преобразователей (УЗ или ФР);
  • 4 магнитных колеса в пластиковой оболочке для удержания сканера на поверхности изделия из ферромагнитного материала;
  • Легкая алюминиевая рама настраиваемой ширины;
  • Специальная конструкция позволяет размещать преобразователи за пределами колес сканера;
  • Независимые подпружиненные держатели преобразователей;
  • Герметичный подпружиненный кодировщик, с разрешением 12 шагов/мм;
  • Съёмные ручки для получения низкопрофильного варианта сканера;
  • Крепёжные приспособления для кабелей в пластиковой оплетке;
  • Встроенный водяной коллектор для распределения контактной жидкости;
  • Линейки с дюймовой и метрической разметкой для измерения расстояния между преобразователями.

Совместное использование дефектоскопа и сканера

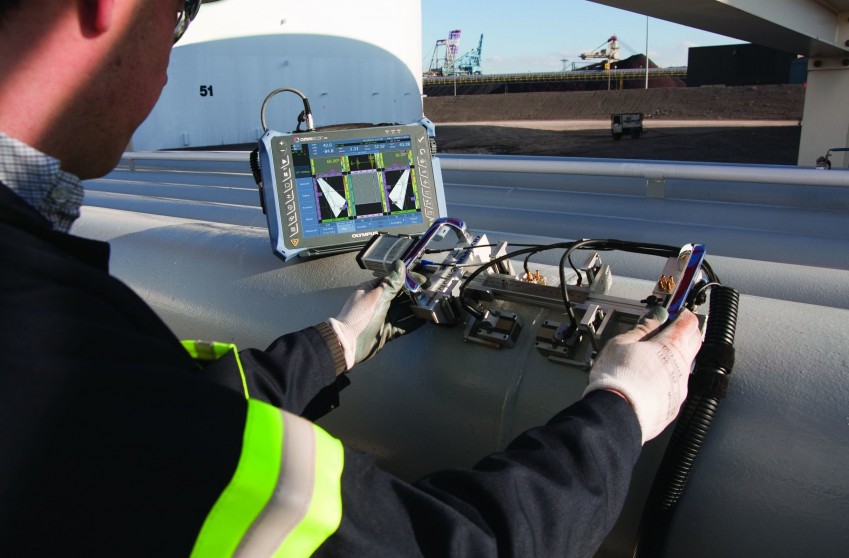

Коррозионный мониторинг трубы из углеродистой стали при помощи сканера и дефектоскопа

В ходе неразрушающего контроля, многие стандарты позволяют заменять один метод контроля на другой, при условии что соблюдены некоторые требования. Более того, нестандартизированные методы контроля постоянно пересматриваются для улучшения процессов и сокращения расходов. Ультразвуковые методы контроля пользуются широкой популярностью и почти повсеместно заменили радиографический контроль. Оборудование УЗК ФР становится более доступным, портативным и простым в использовании, представляя практичную и надежную замену радиографическому методу НК.

Замена радиационных методов контроля ультразвуковыми стала трендом в области НК и сложившейся практикой. Простое в использовании и доступное по цене портативное оборудование на фазированных решетках и соответствующее ПО значительно ускорили процедуру УЗК. Основные причины сохранения данного тренда: экономия производственных издержек и времени, повышенная безопасность операторов и рядом работающего персонала, использование альтернативных критериев приемки. Широкое использование УЗК привело к сокращению брака и повышению качества продукции.

Стандартная комплектация

  • Сканер с ручками и регулируемой рамой:
    • Рама: 250 мм
    • Рама: 450 мм
    • Рама: 650 мм
  • 4 магнитных колеса в пластиковой оболочке
  • Герметичный подпружиненный роликовый кодировщик, с кабелем длиной 5 м.
  • 4 кронштейна (держателя) для преобразователей, угол поворота 90°.
  • 4 подпружиненных рычага (SLA).
  • 4 вилки для крепления преобразователей TOFD–P/E 31,75 мм.
  • 2 вилки для крепления ФР-преобразователей, 40 × 55 мм.
  • Ирригационные трубки и комплектующие.
  • Пластиковая оплетка для кабелей.
  • Кейс для транспортировки

Примечание: универсальный кабель, преобразователи и призмы приобретаются отдельно.
