Wavemaker G4 mini - система обнаружения коррозии на протяженных трубопроводах
GUL

GUL Wavemaker G4 mini - обследование трубопроводов

Система экспресс-диагностики трубопроводов
Артикул: 22767
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
GUL Wavemaker G4 mini
описание в pdf

Система экспресс-диагностики трубопроводов для быстрого обнаружения коррозии на протяженных участках.

Wavemaker G4 mini— это самая современная система скринингового сканирования труб, разработанная для быстрого обнаружения коррозии и других дефектов на внутренних и наружных стенках трубы. Вышла на смену модели G4.

Компания Guided Ultrasonics Ltd была образована в 1999 году на базе Королевского колледжа Неразрушающего Контроля (Великобритания) с целью вывода на рынок новейших разработок и запатентованных технологий данного института. Основным продуктом данной компании стала система Wavemaker, созданная для комплексной оценки состояния трубопроводов, и имеющая в своей основе запатентованную технологию генерации, приема и анализа направленных УЗ-волн низкой частоты, в т.ч. волн Лэмба, «крутильных» и др. видов волн.
С 2002 г. налажено серийное производство данного оборудования. Сначала в открытой продаже появились системы Wavemaker SE16, затем на их смену пришли Wavemaker G3, а с июля 2012 года компания Guided Ultrasonics Ltd официально объявила о начале продаж нового поколения оборудования под индексом G4, которое затем было преобразовано в G4 mini.
Попытки скопировать данную технологию и создать работающий образец предпринимались ранее и предпринимаются по сей день. Но с уверенностью можно заявить, что ни одна из них не увенчалась успехом, и ни один из аналогичных приборов до сих пор не попал в серийное производство.

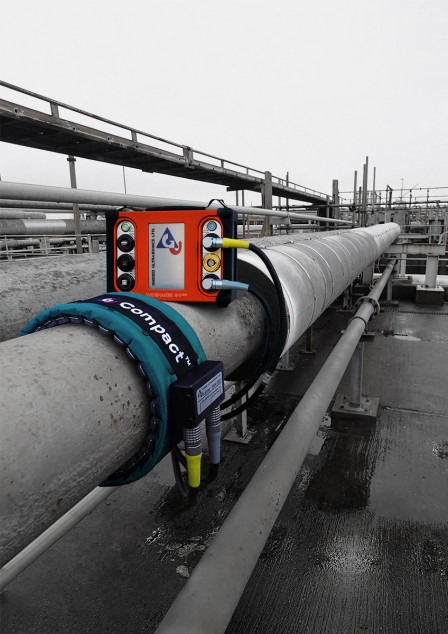

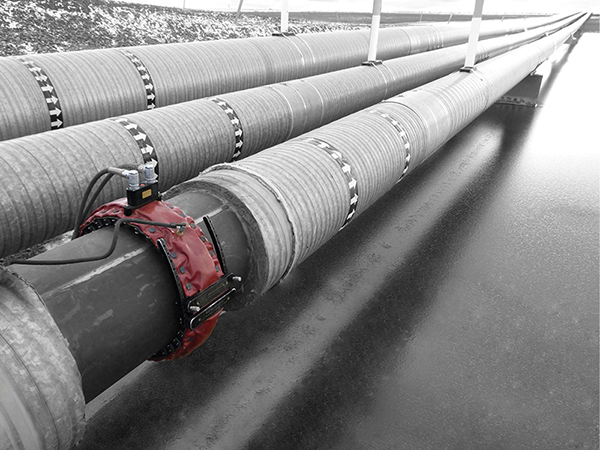

Wavemaker G4 mini позволяет производить комплексную инспекцию больших участков трубопроводов при помощи всего одного кольца с преобразователями, расположенного в удобном для контроля месте. Прибор используется для определения дефектов в скрытых водопроводных трубах.

Гарантирует эффективный контроль трубопроводов

  • Над поверхностью земли
  • Под дорогами, железнодорожными переездами, эстакадами
  • Под естественными и искусственными водоемами
  • Сквозь стены и перекрытия
  • Другие изолирующие среды

В обе стороны от кольца на расстояние до 250 м распространяются направленные ультразвуковые волны, позволяющие с помощью эхо-сигнала получить наглядную информацию о дефектах, трещинах и коррозии трубы. При этом доступ к трубе необходим только в месте установки преобразователей. Обследование может выполняться в процессе эксплуатации труб, заполненных жидкостью или газом, а также при повышенных температурах.

Технические характеристики GUL Wavemaker G4 mini

Генератор

Частотный диапазон

7 -150кГц

Максимальное напряжение

400Vpp

Частота

20 Гц

Приемник

Частота сбора данных

100 - 500кГц

Усиление

10 to 90 dB

Максимальный диапазон сканирования

400м

Максимальное число усреднений

256

Питание

Тип аккумулятора

6.6 Ah, 14.8V Li-Ion

Время работы от аккумулятора

10-12ч (до 150 замеров)

Общие

Габариты

22x30x13см

Вес

4.4 кг

Кол-во каналов

16

Дисплей

Сенсорный LCD 7” (800x480)

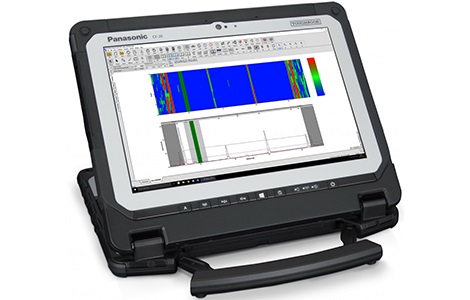

Программное обеспечение

WavePro 4

USB

USB 2.0

Автоматическое определение сканирующего кольца

Тип, размер, серийный номер

Опрос сканирующего кольца

Измеряется емкость каждого преобразователя с точностью до 0.1 нФ

GPS

Да, 20 каналов

Идентификация оператора

Слот для считывания ID-ключей

Самодиагностика

Автоматическая диагностика состояния внутренних плат, кабелей, сканирующих колец
