WEARSCANNER - прибор для определения токопроводящих частиц в масле
Pruftechnik

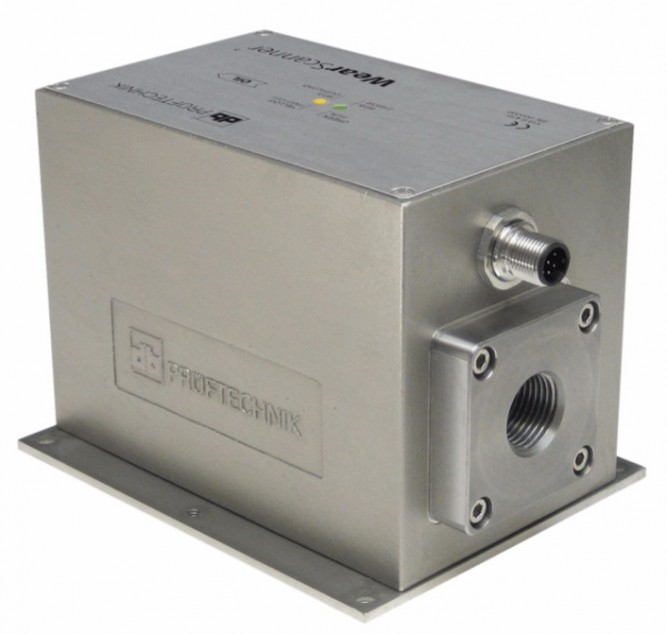

Pruftechnik WEARSCANNER

Прибор для защиты редукторов и определения износа двигателей
Артикул: 22540
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Pruftechnik WEARSCANNER
описание в pdf

WEARSCANNER - прибор для контроля распределения металлических частиц в масле

Внутри одного редуктора может находиться несколько сотен литров масла. В крупных агрегатах объем масла может достигать даже нескольких тысяч литров. Его назначение - это смазка, очистка и охлаждение. Большое количество загрязняющих частиц в масле указывает на начинающееся разрушение узлов. Кроме того, эти частицы могут нарушить тонкий смазывающий слой на подшипниках качения, клапанах, коленчатых валах, зацеплении зубчатых колес и привести к их преждевременной поломке.

WEARSCANNER® это анализатор, который определяет наличие токопроводящих частиц, подсчитывает их количество в реальном времени и классифицирует их по размеру согласно ISO 16232. Датчик устанавливается на крупных агрегатах, выше масляного фильтра. Анализатор автоматически передает полученные данные в систему управления по протоколу Modbus и/или напрямую оператору или в центр обслуживания через систему мониторинга. Изменения в количестве и размере обнаруженных частиц, наблюдаемые в процессе мониторинга, позволяют заблаговременно выявить прогрессирующее разрушение зубьев шестерен или подшипников качения.

WEARSCANNER® использует новый запатентованный метод обнаружения частиц, основанный на вихревых токах. Обнаружение осуществляется вне зависимости от температуры масла, скорости потока, вязкости масла, содержания воды и воздуха или цвета масла (его потемнения). Данный метод также позволяет обнаружить очень медленно движущиеся частицы.

Классы размеров частиц по ISO 16232

Классы частиц, определяемые прибором WEARSCANNER

Класс B C D E* F* G* H I J K
Размер 5-15мкм 15-25мкм 25-50мкм 50-100мкм 100-150мкм 150-200мкм 200-400мкм 400-600мкм 600-1000мкм >1000мкм

* Классы E, F и G только в соответствующей конфигурации прибора

Принцип работы WEARSCANNER®

  • Каждый пик соответствует частице, проходящей через измерительную трубку.
  • Амплитуда указывает на размер частицы.
  • Количество пиков подсчитывается за установленный интервал времени, и результат передается по протоколу Modbus TCP.
  • Классы размера (в данном случае три) задаются для конкретной ситуации.
  • Возможна установка разрешения по времени и частоты сканирования.
  • Чувствительность прибора.
  • WEARSCANNER® может быть изменена путем настройки усиления, фильтра и мощности.

Технические характеристики Pruftechnik WEARSCANNER

Технические характеристики

Размер фиттингов 1/2“- другие размеры доступны по требованию
Метод измерения вихревые токи, метод дифференциальной катушки
Частицы ферритовые и неферритовые
Класс размера частиц допускается установка до 8 классов частиц по размеру
Скорость потока 0,01 м/с – 5 м/с (0,1 - 40 л/мин.)
Тип масла минеральное, синтетическое или биологическое масло
Давление масла макс. 16 бар
Диапазон температур -20°C – 80°C
Обработка сигнала анализ распределения частиц с одновременным определением среднего размера и класса
Обмен данными TCP/IP, Ethernet
Протоколы Modbus-TCP
Питание 21 В – 30 В
Индикация LED 1: (зеленый = система готова, красный = ошибка)
LED 2: (желтый = прохождение красный = перегрузка)
Встроенная память 64 MБ (~ 150 дней)
Техническое обслуживание Без подвижных частей, обслуживания не требует
Самодиагностика встроенная
Молниезащита встроенная
Материал корпуса нержавеющая сталь 1.4308 (стойкая к морской воде)
Габариты 120 x 80 x 80 мм
Вес 3,5 кг
