Druck ADTS 552F - тестер воздушных сигналов купить в Пергам
Druck

Тестер воздушных сигналов ADTS 552F

Двухканальная система проверки воздушных сигналов самолётов и вертолётов
Артикул: 23077
Цена по запросу
Поставляется в минимальные сроки
Сертификат Госреестр РФ
№ 65545-16

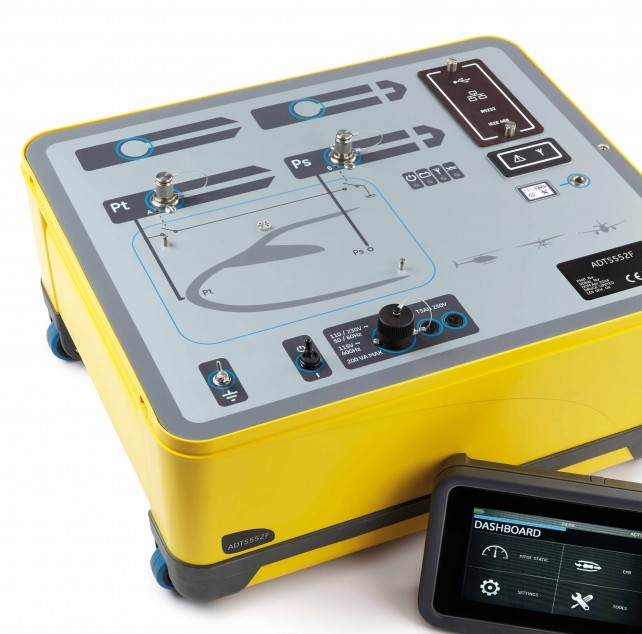

Тестер воздушных сигналов ADTS 552F
описание в pdf

Двухканальный тестер воздушных сигналов ADTS552F

Портативная двухканальная система проверки воздушных сигналов ADTS552F, используемая в местах стоянки и обслуживания самолетов и вертолетов, с поддержкой большего диапазона параметров. Тестер снабжён резервуаром большого объёма, позволяющим работать с широкой гаммой лёгких и широко фюзеляжных пассажирских и грузовых самолётов. Система задания и поддержания давления используется для проверки калибровки приборов измерения высотно-скоростных параметров, проверки герметичности и обнаружения неисправностей. Прибор ADTS552F включает все характеристики прибора ADTS542F, но также имеет дополнительную коммуникационную плату.

Двухканальная система проверки воздушных сигналов для лёгких и широко фюзеляжных пассажирских и грузовых самолётов

ADTS552F снабжена датчиками давления, выполненными по улучшенной технологии Druck TERPS (Trench Etched Resonant Pressure Sensor - резонансные датчики давления с полученными травлением желобками).

Pitot Static Tester ADTS 552F применяются для технического обслуживания и ремонта воздушных судов (ТОиР ВС): регламентного обслуживания систем воздушных сигналов ВС, высотомеров, указателей скорости, вариометров, указателей числа Маха и других авиационных приборов высотно-скоростных параметров самолетов и вертолетов, RVSM соответствие. ADTS 552F от Druck позволяет проводить наиболее быстрые проверки калибровки чем ADTS 542F из-за большей производительности нагнетательного и вакуумного насоса.

ADTS552F в комплекте с пультом ADTS Touch образует 2-х канальную портативную полнофункциональную версию испытательного комплекса для проверки измерителей воздушных сигналов. Она подключается к входам Ps и Pt с помощью шлангов для проверки и точной регулировки величин давления, имитирующих высоту, воздушную и вертикальную скорость самолёта. При необходимости можно модифицировать ADTS552F в модели ADTS553F или ADTS554F.

Особенности

  • Удобное беспроводное управление с наладонного терминала ADTS Touch через WiFi и Bluetooth®
  • Цветной сенсорный экран с графическим интерфейсом пользователя
  • Поддержка различных языков
  • Технология высокоскоростного контроля давления
  • Применяется прецизионный датчик давления, изготовленный по технологии TERPS
  • RVSM соответствие
  • Опция для малой скорости полёта
  • Функция сохранения заданных пользователем последовательностей испытаний приборов
  • Поставка с набором комплектующих: возможность поставки с чехлом для переноски системы поверки воздушных сигналов ADTS Touch и рюкзаком ADTS552F
  • Сервисная поддержка

Наладонный терминал ADTS Touch

Беспроводной наладонный терминал с поддержкой сенсорного управления и передачи данных по Bluetooth® системы ADTS исключает необходимость прокладки проводов в кабину пилота. Съемный надежный наладонный терминал устанавливает соединение с системой ADTS посредством безопасного протокола беспроводной связи Bluetooth. Наладонный терминал оснащен большим легко-читаемым сенсорным дисплеем и удобной навигацией с помощью пиктограмм, принцип использования которой легко и просто освоить. Системы ADTS500 с автономным аккумулятором или с внешним электропитанием применяются в условиях ангарного комплекса, на местах стоянки и обслуживания самолетов. Интуитивно понятные пиктограммы сенсорного меню позволяют быстро пролистывать список доступных задач точно так же, как и в Вашем смартфоне. Вы можете сохранять и восстанавливать последовательности регламентных работ, характеристики авионики самолетов, работать с русифицированным интерфейсом, выбирать необходимые параметры диапазона высоты, вертикальной скорости набора высоты и воздушных скоростей, а так же др. параметров.

В более серьёзных случаях, например, испытаниях самолётов вне ангара, решение может быть найдено с пультом расширенного радиуса действия ADTS Touch-ER, используя дополнительно стационарную внешнюю антенну или входящую в комплект поставки антенну для монтажа на остеклении кабины.

Маркировка тестеров

Маркировка основного изделия находится в нижнем правом углу на передней панели. Маркировку сенсорного экрана ADTS Touch можно найти на его обратной стороне.

Исполнения ADTS 5xxF
Исполнения ADTS 5xxF

Единицы измерения: Высота: футы, метры. Скорость: узлы, км/час, миль в час. Вертикальная скорость: фут в минуту, метры в минуту, метры в секунду. Прочее: мбар, дюймы ртутного столба, дюймы водяного столба, мм рт.ст., кПа, гПа, фунты на кв. дюйм.

Управление/Отображение: RoC: Вертикальная скорость. Rt Ps: Изменение статики. Rt Pt: Изменение полного давления. Rt Qc Rate of Pt-Ps - Изменение дифф. давления. Rt CAS: Изменение калиброванной скорости. Rt EPR: Изменение давления в двигателе.

Технические характеристики Тестер воздушных сигналов ADTS 552F

Технические характеристики ADTS552F и ADTS Touch

Параметр Рабочий диапазон Разрешение Погрешность ADTS550F 15 м* Погрешность ADTS550F-E3 18 м*
Высота (с опцией EALT – расширения высотного диапазона) -3.000 ÷ 60.000 футов
(-915 ÷ 18.290 м)
-3.000 ÷ 65.000 футов
(-915 ÷ 19.810 м)
1 фут
(0,305 м)
±3 ф. (0,914 м) на уровне моря
±7 ф. (2,137 м) на высоте
29.000 ф. (8.840 м)
±12 ф. (3,658 м) на высоте
41.000 ф. (12.495 м)
±3 ф. (0,914 м) на уровне моря
±7 ф. (2,137 м) на высоте
29.000 ф. (8.840 м)
±12 ф. (3,658 м) на высоте
41.000 ф. (12.495 м)
Статические датчики Ps1 & Ps2 56 ÷ 1.130 мбар абс. 0,01 мбар ± 0,10 мбар абс. ± 0,10 мбар абс.
Статические датчики Ps1 & Ps2
измерение
35 ÷ 1.400 мбар абс. 0,01 мбар ± 0,10 мбар абс. ± 0,10 мбар абс.
Воздушная скорость (по CAS) 20 ÷ 650 узлов 0,1 узла ±1,5 узла при 20 узлах ±1,5 узла при 20 узлах
Датчики полного давления Pt1
& Pt2 с опцией малых скоростей
56 ÷ 1.997 мбар абс. 0,01 мбар ±0,10 мбар абс. ±0,10 мбар абс.
Измерение полного давления
датчиками Pt1 & Pt2
35 ÷ 1.997 мбар абс. 0,01 мбар ±0,11 мбар абс. ±0,11 мбар абс.
Вертикальная скорость 0 ÷ 20.000 футов/мин 1 фут/мин ±1% Aim ±1% Aim
Скорость в числах Маха*** 0 ÷ 2,0 0,001 лучше 0,005 лучше 0,005
Отношение давления в двигателе (EPR) 0,1 ÷ 10 0,001 лучше 0,005 лучше 0,005
* погрешность в рабочем диапазоне температур; включает неопределённость калибровки, нелинейность, гистерезис, повторяемость, стабильность измерений в межкалибровочном периоде и управления
***зависит от высоты при Qc

Комплект поставки ADTS552F

  • 2-х канальный комплекс поверки воздушных сигналов ADTS552F;
  • Ручной терминал ADTS Touch;
  • Кабель питания переменного тока: приблизительная длина составляет 1,8 м (6 футов);
  • Дистанционный соединительный кабель ADTS Touch: приблизительная длина составляет 5 м (16 футов);
  • Комплект батарей ADTS Touch;
  • Блок питания для ADTS Touch;
  • Комплект цветных меток Ps и Pt;
  • Руководство по безопасности;
  • Сумка с аксессуарами;
  • Руководство по эксплуатации (установлено на ADTS Touch);
  • Сертификат калибровки в соответствии с международными стандартами.
