Искробезопасный калибратор Druck DPI620G-IS

Искробезопасный калибратор для проведения калибровки и обслуживания средств КИПиА
Артикул: 23067
Цена по запросу
Поставляется в минимальные сроки
Сертификат Госреестр РФ
№ 80259-20

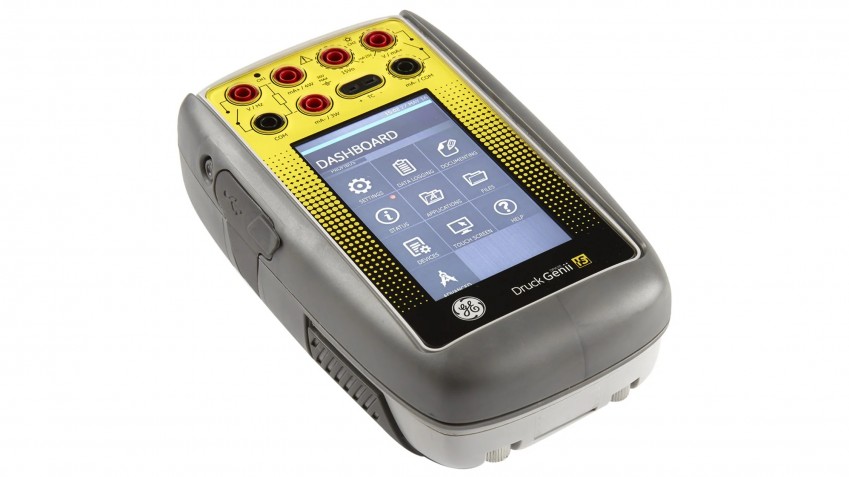

Искробезопасный калибратор DPI620G-IS
описание в pdf

Искробезопасный калибратор и коммуникатор модульной конструкции

Druck DPI620G-IS - искробезопасный калибратор для проведения калибровки, поверки и обслуживания средств КИПиА непосредственно во взрывоопасных зонах. Калибратор DPI620G-IS соответствует требованиям ТР ТС 012/2011, Ex-маркировка ExibIICT4GbX. Модульный калибратор и HART/Foundation Fieldbus/Profibus коммуникатор DPI620G состоит из четырех компонентов и служит для выполнения задач, ранее требовавших нескольких приборов.

Многофункциональный калибратор давления DPI620G-IS имеет модульную конструкцию и состоит из калибратора электрических величин DPI620G-IS с функциями (в зависимости от модификации) HART- коммуникатора, Foundation Fieldbus и Profibus коммуникатора, сменных модулей давления РМ620-IS, PM 620T-IS, имеющих различные диапазоны измерения абсолютного и избыточного давления до 100 МПа с погрешностью измерений до ±0,015 (для модулей давления PM620T-IS), ± 0,025% ВПИ (для модулей давления PM620-IS), устанавливаемых на станцию (ручную помпу) задания давления PV621-IS( от -0,095 до 2 МПа пневматическая помпа для низких давлений), PV622-IS (от -0,095 до 10 МПа пневматическая помпа для высоких давлений), PV623-IS (до 100 МПа гидравлическая помпа- вода, масло).

Калибратор DPI620G может применяться, как в лабораторных, так и в полевых условиях для работы с различными приборами КИПиА

Модульная конструкция калибратора давления DPI620G-IS позволяет сконфигурировать калибратор для конкретных метрологических задач с учётом требуемых диапазонов и погрешностей измерений, задач технологического контроля и получить калибровочную станцию адаптированную именно под ваши задачи. Калибратор DPI620G-IS разработан для калибровки и обслуживания средств КИПиА непосредственно во взрывоопасных зонах. Калибратор DPI620G-IS соответствует требованиям ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах, Ex-маркировка ExibIICT4GbX. DPI620G-IS выпускаются в соответствии с согласованной технической документацией предприятия изготовителя Druck Limited.

DPI 620 Genii IS является калибратором электрических величин с функцией HART-коммуникатора, Foundation Fieldbus, Profibus, обеспечивает одновременные возможности измерения и источника сигналов для настройки, тестирования и калибровки большинства типов технологических измерительных приборов, включая передатчики, преобразователи, датчики/индикаторы, переключатели, бесконтактные детекторы, счетчики, RTD, термопары, позиционер клапана.

Модификации калибратора DPI620G-IS:

  • DPI620G-IS Стандартный калибратор и HART коммуникатор;
  • DPI620G-IS-L Калибратор без функций коммуникации;
  • DPI620G-IS-FF Калибратор и HART и Foundation Fieldbus коммуникатор;
  • DPI620G-IS-PB Калибратор и HART и Profibus коммуникатор;
  • DPI620G-IS-FFPB Калибратор и HART, Foundation Fieldbus и Profibus коммуникатор;

Другие компоненты системы

Druck DPI 620 Genii IS (DPI620G-IS) наделён измерительными функциями электрических измерений и функциями источника (генерации) электрических сигналов, HART®, сетевой шины Foundation Fieldbus и цифровую связь через открытую промышленную сеть Profibus. Калибратор DPI620G-IS обеспечивает питание и функции пользовательского интерфейса для всех дополнительных элементов.

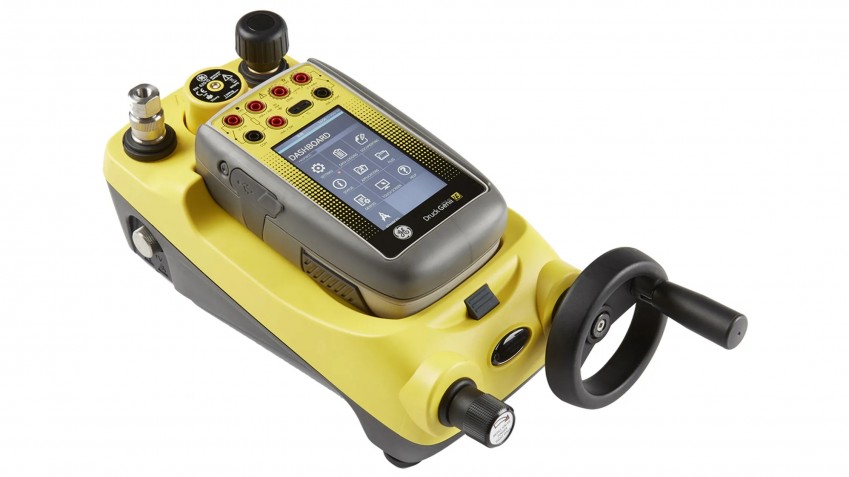

Станции задания давления

  • PV621G (PV621-IS): от 95% вакуума до 2 МПа пневматическая;
  • PV622G (PV622-IS): от 95% вакуума до 10 МПа пневматическая;
  • PV623G (PV623-IS): от 0 до 100 МПа гидравлическая.

Модули давления PM620 (PM620-IS)

  • Переключение между модулями не требует дополнительной настройки и калибровки
  • Простая и герметичная установка без применения инструмента
  • Диапазоны измерений от 2,5 кПа до 100 МПа

Держатель модулей давления MC620G (MC620-IS)

  • 2 независимых канала измерения давления
  • Быстрая установка на DPI620G без применения инструмента
  • Простая и быстрая установка и замена модулей давления
  • Возможность вычисления разности или суммы показаний модулей P1 и P2
  • Порт подключения модуля давления обеспечивает герметичность и автоматически закрывается если модуль не установлен или пользователь пытается его снять
  • Максимальное пневматическое давление 40 МПа, максимальное гидравлическое давление 100 МПа

Для каждого из перечисленных компонентов системы доступна версия в искробезопасном исполнении (IS).

Новый интерфейс пользователя для быстрого запуска приложений

С помощью дополнительных компонентов DPI620G становится полноценным калибратором давления.

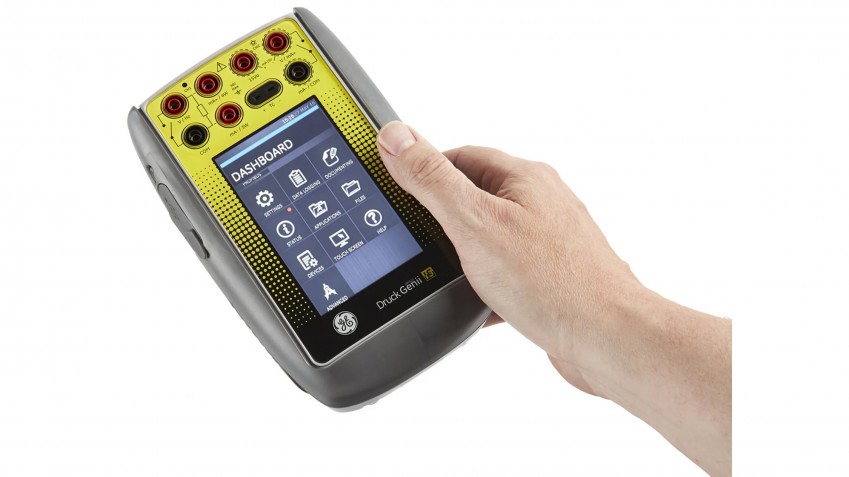

Новый пользовательский интерфейс с поддержкой жестов и однородной структурой меню, как в современных смартфонах. Меню задач обеспечивает быструю настройку задачи калибратора одним касанием.

На сенсорном экране одновременно отображается до пяти разных параметров:

  • измерений и воспроизведения (с применением станций давления PV621-IS, PV622-IS, PV623-IS) избыточного, абсолютного и разности давлений c применением модулей давления PM620G-IS, держателя модулей давления MC620-IS;
  • измерений и воспроизведения электрических сигналов преобразователей термоэлектрических и термопреобразователей сопротивления, соответствующих температуре;
  • измерений и воспроизведения силы постоянного тока и напряжения постоянного тока;
  • измерений напряжения переменного тока;
  • измерений и воспроизведения сопротивления постоянного току;
  • измерений и воспроизведения частоты электрических сигналов;
  • HART-коммуникатора;
  • Foundation Fieldbus –коммуникатора;
  • Profibus –коммуникатора;

Основные особенности DPI 612

Генерация и измерение электрических сигналов

  • Напряжение (мВ, В)
  • Сила тока (мА)
  • Сопротивление (Ом)
  • Частота (синусоидальная, прямоугольная и треугольная форма сигналов)
  • Импульсы
  • Источник постоянного тока 24 В и 28 В
  • Измерение напряжения переменного тока до 300 В

Генерация и измерение сигналов температуры

  • Термопреобразователи сопротивления (10 типов)
  • Термоэлектрические преобразователи (12 типов)
  • Встроенная автоматическая компенсация холодного спая термопар
  • Автоматическое определение схемы подключения термометра сопротивления (2-, 3- и 4-проводная)
  • Диагностика подключения преобразователя

Общие характеристики

  • Цветной емкостной сенсорный дисплей высокого разрешения
  • Режимы экрана для хорошей и плохой освещенности
  • Ультракомпактный прочный корпус
  • Изолированные каналы
  • Одновременная генерация и измерение различных сигналов
  • Полноценная коммуникация по HART®
  • Опционально коммуникатор Fieldbus
  • microSD карта памяти (8 GB)
Технические характеристики Искробезопасный калибратор DPI620G-IS

Технические характеристики DPI 620G IS

Тип Описание
Измерение и генерация электрических сигналов напряжение (мВ, В)
сила тока (мА)
сопротивление (Ом)
частота (синусоидальная, прямоугольная, треугольная форма сигналов)
Измерение и генерация сигналов от средств измерения температуры термопреобразователи сопротивления (16 типов)
термоэлектрические преобразователи (10 типов)
встроенная автоматическая компенсация холодного спая термопар
автоматическое опознавание схемы подключения термометра сопротивления (2-,3-,4-проводной)
диагностика подключения преобразователя
Параметр Значение
Изготавливается в пяти модификациях
DPI 620G-IS-L
DPI 620G-IS
DPI 620G-IS-PB
DPI 620G-IS-FF
DPI 620G-IS-FFPB
наличие встроенного коммуникатора
отсутствует
HART
HART; Profibus
HART; Foundation Fieldbus
HART; Foundation Fieldbus; Profibus
Модули расширения
MC 620-IS
PV 621-IS
PV 622-IS
PV 623-IS

держатель модулей
станция задачи давления -0,095...2 МПа, пневматика
станция задачи давления -0,095...10 МПа, пневматика
станция задачи давления -0,095...100 МПа, гидравлика
Рабочая среда не коррозионные жидкости и газы
Температура эксплуатации от 10 до 30 °C
Диапазон рабочих температур от -10 до 50 °C
Диапазон температуры хранения от -20 до + 70 °C
Относительная влажность воздуха от 5 до 90 % (без конденсации)
Напряжение питания 3,7 В
Степень защиты IP54
Искробезопасное исполнение 0Ex ia IIC T4 Ga X
Предельно допустимое давление 200% ВПИ
Габаритные размеры
DPI 620G-IS
DPI 620G-IS+MC 620-IS
DPI 620G+MC 620-IS+PM 620-IS
IDOS UPM

183х114х42
265х114х64
265х114х93
130х60х45 мм
Вес
DPI 620G-IS
MC 620-IS
PM 620-IS
IDOS UPM

0,575
0,640
0,1
0,325 кг
Государственный реестр СИ: 80259-20
Срок действия свидетельства: до 23.12.2025

Комплект поставки DPI620G-IS

  • Сетевой адаптер для зарядного устройства аккумулятора (IO620-PSU);
  • Стойка для зарядки аккумулятора (IO620G-IS-CHARGER);

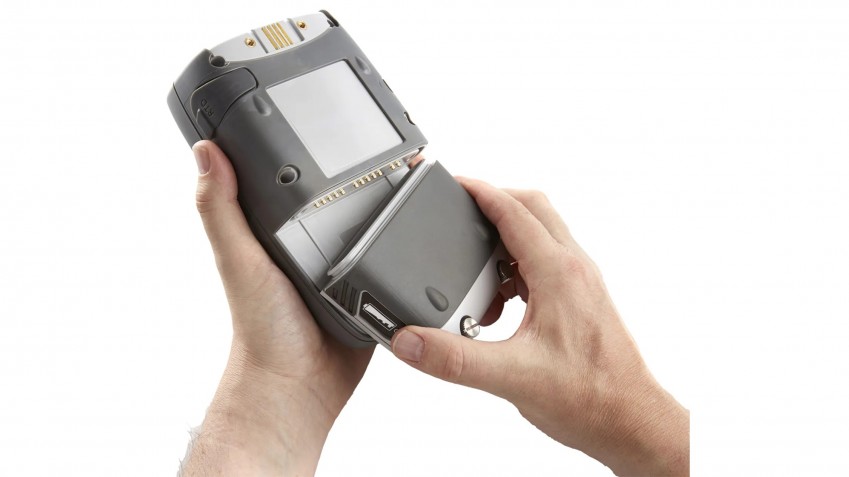

  • Литиево-ионный аккумулятор (IO620G-IS-BATTERY);
  • Набор из шести проводов для тестирования;
  • Стилус;
  • Документация на искробезопасный калибратор DPI620G-IS и Ex-аксессуары и компоненты;

Дополнительные опции калибратора DPI620G-IS

  • Держатель модулей давления MC620-IS: крепится к корпусу DPI620G-IS и образует полностью интегрированный прибор для измерения давления;
  • Модули давления PM620-IS: устанавливаются в держатель модулей давления MC620-IS или на станции давления (PV62X)-IS: PV621-IS, PV622-IS, PV623-IS;
  • Станции давления PV62X-IS: PV621-IS (диапазон задания давления от -0,095 до 2 МПа пневматическая помпа для низких давлений), PV622-IS (от -0,095 до 10 МПа пневматическая помпа для высоких давлений), PV623-IS (до 100 МПа гидравлическая помпа- вода, масло);
  • Пневматические шланги: P/N IO620-HOSE-P1-IS (1 m/3.28 ft pneumatic hose, Maximum pressure 400 bar (5,800 psi), P/N IO620-HOSE-P2-IS: 2 m/6.56 ft pneumatic hose Maximum pressure 400 bar (5,800 psi);
  • Гидравлические шланги: P/N IO620-HOSE-H1-IS: 1 m/3.28 ft hydraulic hose, P/N IO620-HOSE-H2-IS: 2 m/6.56 ft hydraulic hose;
  • Адаптеры: P/N IO620-BSP: G1/8 male, G¼ male, G¼ female, G3/8 female, G½ female, P/N IO620-NPT: 1/8” male and ¼” male, ¼” female, 3/8” female, and½” female, метрические P/N IO620-MET: 14 mm and 20 mm female;
  • Транспортировочный кейс P/N IO620-CASE-3-IS; сумка P/N IO620-CASE-2-IS для DPI620G-IS, MC620-IS, PM620-IS, измерительных проводов, шлангов и адаптеров;
