Druck

Пневматический контроллер PACE 6000

Модульный калибратор для метрологических служб используется при поверке и калибровке средств измерения давления
Артикул: 23069
Цена по запросу
Поставляется в минимальные сроки
Сертификат Госреестр РФ
№ 72120-18
Пневматический контроллер PACE 6000
описание в pdf

Модульный калибратор давления для метрологических служб

PACE 6000 - модульный контроллер давления для метрологических служб используется при поверке и калибровке средств измерения давления, внесён в Госреестр СИ № 72120-18. Druck PACE 6000 состоит из базового блока (шасси) и прецизионных взаимозаменяемых контрольных модулей давления.

Калибраторы давления PACE 6000 предназначены для задания и измерения отрицательного и положительного избыточного давления газов при поверке и калибровке средств измерения давления. Калибраторы PACE 6000 применяются в лабораторных условиях в качестве эталонных средств измерений в лабораториях государственной метрологической службы и метрологических службах юридических лиц.

 Особенности

  • Диапазон воспроизведения, измерения давления: -0,095 … 21 МПа;
  • Выбор точности модуля: от (0,02% ИВ + 0,02% ВПИ) до (0,005% ИВ + 0,005% ВПИ);
  • Количество встраиваемых модулей: два;
  • Рабочая среда: чистый, сухой воздух;
  • Интерфейс: IEEE-488; RS-232; USB; LAN; CAN;
  • Степень защиты: IP30;
  • Тип дисплея: 7" сенсорный ЖК-дисплей;
  • Напряжение питания: 200-240 В;
  • Опция измерения барометрического давления;
  • Использование пьезорезистивных и резонансных технологий измерения в эталонных модулях давления;
  • Выбор единиц измерения давления (28 предустановленных и 4 пользовательских);
  • Тест реле давления, тест герметичности, программный тест, тест на разрыв, аналоговый выход и релейные выходы;
  • Авиационное исполнение;
  • Возможность воспроизведения разряжения;
  • В двухканальном исполнении может работать с одим каналом, в режиме автоматического выбора канала или одновременно с двумя каналами;
  • Государственный реестр СИ: 72120-18;
  • Срок действия свидетельства: до 03 августа 2023 г.

Инновации в контрольно-измерительной технике

Калибраторы PACE6000 являются модульной системой давления с возможностью установки до двух модулей давления одновременно СМ0, СМ1, СМ2, СМ3 с различными диапазонами и погрешностью измерений давления до 0,005% ИВ + 0,005% ВПИ, СМ3 до 0,005% ВПИ, согласно описанию типа средства измерений «Калибраторы давления PACE Государственный реестр СИ № 72120-18»‎.

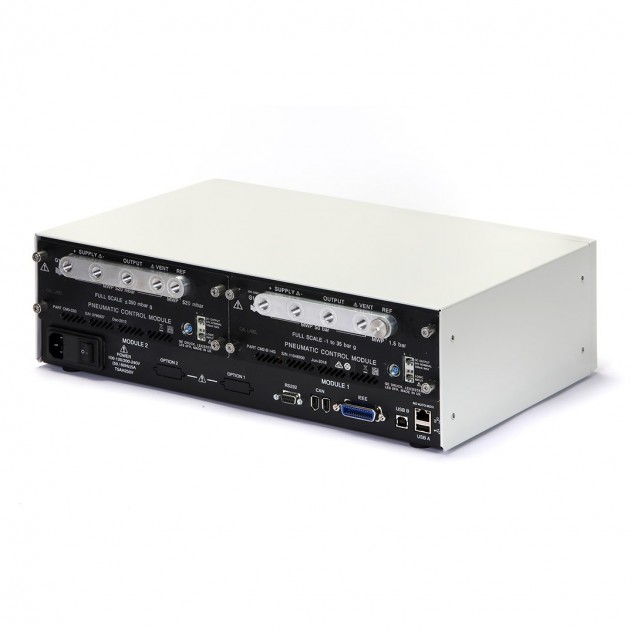

Калибраторы контроллеры PACE 6000 могут оснащаться барометрическим модулем СM-B, исполняемым с различными точностными характеристиками измерений барометрического давления: СМ0-В – стандартная точность, СМ1-В – улучшенная точность, СМ2-В – повышенная точность до ± 2,5 Па. Благодаря интерфейсам связи IEEE-488, RS-232, USB, LAN, CAN возможна коммутация с другими устройствами и связь с компьютером.

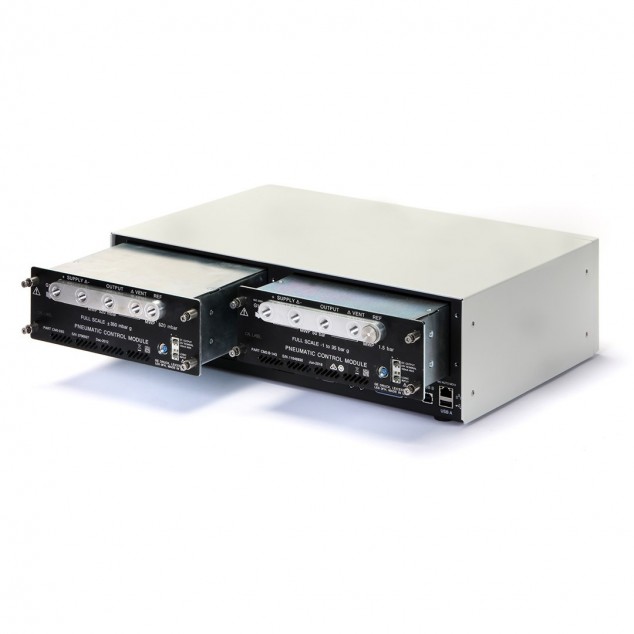

Двухмодульный автоматизированный контроллер PACE 6000 служит для монтажа в них контрольно-измерительных модулей давления серии СМ, управления и коммуникации. Модуль CM доступен в 4 классах точности. Доступно до 18 диапазонов измерения от 25 мбар до 210 бар. PACE 6000 может не только задавать и измерять давление, но и выполнять поверку реле давления, электроконтактных манометров, тестировать предохранительные разрывные мембраны, управлять внешними устройствами - вакуумным насосом, компрессором и т.д. Легко интегрируется практически в любую калибровочную систему или стенд. Смена контрольных модулей занимает не более 1 минуты. PACE 6000 можно установить в 19-дюймовую стойку или использовать как настольное устройство.

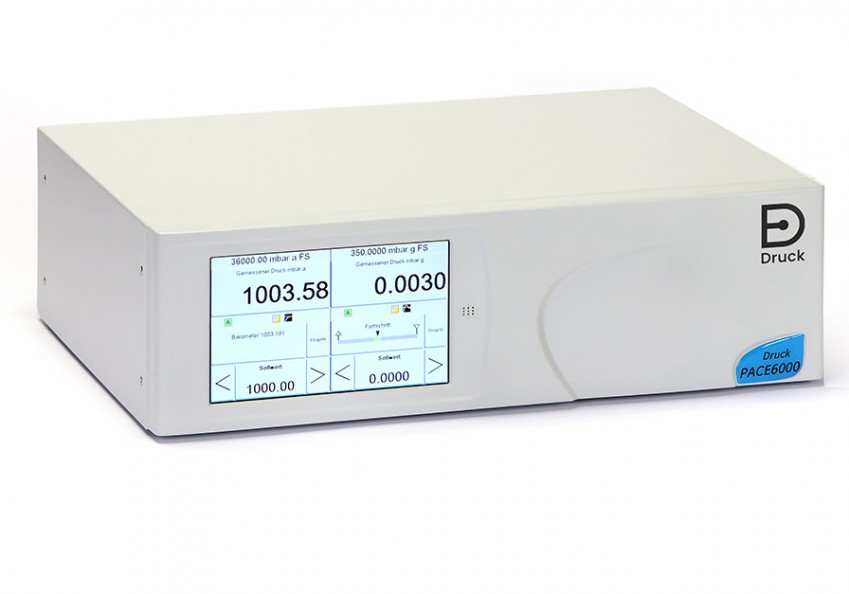

Контроллеры PACE 6000 выгодно отличаются от обычных источников создания давления и эталонов высокой точностью воспроизведения и скоростью измерения давления. Есть возможность ручного управления с помощью сенсорного экрана высокого разрешения, многоязычное меню, включающее русский язык, а также более 20 международных единиц измерения на выбор. Встроенные в базу интерфейсы позволяют реализовать автоматический режим работы. Предусмотрены функции полуавтоматической поверки манометров, автоматической поверки датчиков давления с использованием средств измерения выходного сигнала с датчиков. Возможна одновременная многоканальная поверка однотипных средств измерения с одинаковой погрешностью.

Технические характеристики Пневматический контроллер PACE 6000

Технические характеристики PACE 6000

Параметр Значение
Диапазон воспроизведения, измерения избыточного давления -2,5 … 2,5; -7 … 7; -20 … 20;
-35 … 35; -70 … 70; -95 … 100;
-95 … 200; -95 … 350; -95 … 700 кПа.

-0,095 … 1; -0,095 … 2; -0,095 … 3,5;
-0,095 … 7; -0,095 … 10; -0,095 … 13,5;
-0,095 … 17,2; -0,095 … 21 МПа
Диапазон воспроизведения, измерения абсолютного давления 0 … 200; 0 … 350; 0 … 700 кПа.

0 … 1; 0 … 2; 0 … 3,5
0 … 7; 0 … 10; 0 … 13,5
0 … 17,2; 0 … 21 МПа
Единицы измерения давления Более 20 международных единиц измерения. Возможность создания
пользовательских единиц с обязательной привязкой к международным.
Погрешность (зависит от точности модуля) CM0 (0,02% ИВ + 0,02% ВПИ)
CM1 (0,01% ИВ + 0,01% ВПИ)
CM2 (0,005% ИВ + 0,005% ВПИ)
CM3 (0,0016% ИВ + 0,0033% ВПИ)
Количество встраиваемых модулей два
Давление питания калибратора не должно превышать диапазон модуля более чем на 10%
Рабочая среда чистый, сухой воздух
Рабочая температура от + 15 до + 35 °C
Интерфейс IEEE-488; RS-232; USB; LAN; CAN
Степень защиты IP30
Тип дисплея 7" сенсорный ЖК-дисплей
Напряжение питания 200-240 В
Габаритные размеры 440x320x132 мм
Вес 16,7 кг
Средняя наработка на отказ: 10000 ч
Средний срок службы: 10 лет
Государственный реестр СИ: 72120-18
Срок действия свидетельства: до 03 августа 2023 г.

Опции

Параметр Функционал
Тест реле
(Switch Test)
Опция предназначена для проверки реле давления. После теста на экране отображается давление замыкания, размыкания контактов и гистерезис. Контроллер можно настроить на повторное тестирование и вычисление максимального, минимального
и средних значений.
Тест герметичности
(Leak Test)
Эта функция позволяет провести проверку герметичности внешней системы. По окончании теста выдается начальное давление, величину изменения давление и скорость падения давления.
Тест на разрыв
(Burst Test)
Данная функция предназначена для тестирования на разрыв разделительных мембран. В данном испытании используют контролируемое повышение давления и точно фиксируют величину, при которой происходит разрыв мембраны.
Тест программа
(Test Program)
Тестовая программа обеспечивает возможность создания, хранения и выполнения многочисленных процедур испытаний в рамках использования самого прибора. Это особенно полезно для постоянно повторяющихся и трудоемких процедур, требующих ручного ввода параметров. Тестовые процедуры могут быть переданы на компьютер с помощью устройства хранения для дальнейшего редактирования, а также обратного копирования из накопителя в прибор.
Аналоговый выход
(Analogue Output; Analogue Output x 2)
Эта функция может быть запрограммирована с помощью экранного меню прибора для выдачи аналогового сигнала пропорционального измеряемому давлению. Это позволяет использовать прибор совместно с модулями ввода-вывода, внешними дисплеями, самописцами и другим оборудованием. Пользователь может выбрать диапазон: 0…10 В, 0…5 В, -5…5 В и 0/4…20 мА с точностью 0,05% ВПИ.
Информация обновляется со скоростью 80 раз в секунду.
Электроконтактная группа «VFC»
(Volt Free Contact (VFC)
Volt Free Contact (VFC) x 2)
Три независимых нормально открытых и нормально закрытых выходных релейных контакта позволяют управлять периферийных устройств, таких, как вакуумные насосы, термостаты и т.д. Условия периодического подключения релейных контактов программируются в контроллере.
Авиационная версия
(Aero 55,000ft/650 knots)
Только с использованием контрольного модуля CM2-A. Одновременная контроль калибровки воздушной скорости и высоты полета (при использовании двух контрольных модулей CM2-A) с функцией "go to ground". Доступно индикация и управление следующими единицами: высота – футы или метры, воздушная скорость – узлы или км/ч, миль/ч, Мах – число Маха, вертикальная скорость – футы или м/мин, м/сек.
