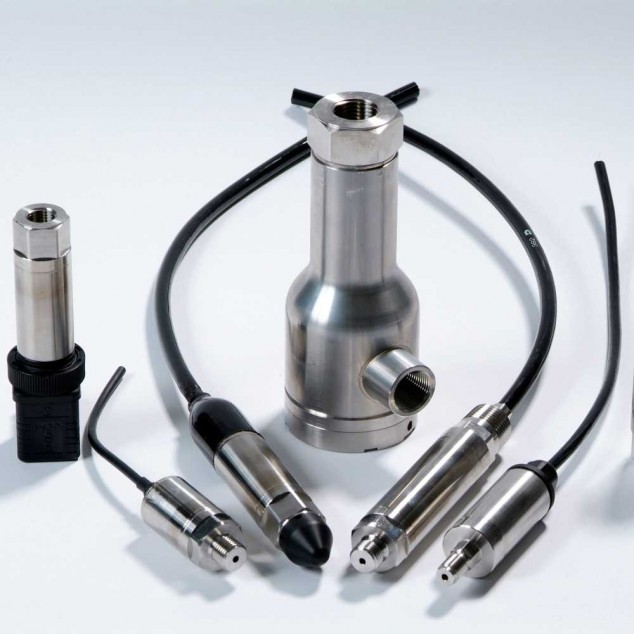

Датчики давления серии UNIK 5000

Датчики давления UNIK серии 5000, 5600, 5700, 5800 и 5900

Преобразователи давления UNIK 5000 — это эффективное и гибкое решение для измерения давления. Благодаря применению микрообработки для изготовления кремниевых сенсоров и аналоговой компоновки электроники преобразователи давления обладают лучшими в классе стабильностью, скоростью отклика и низким энергопотреблением.

Датчики давления Druck UNIK серии 5000 имеют модульную конструкцию, обеспечивая высокую гибкость при сборке моделей различных конфигураций в соответствии с требованиями измерительных задач - возможность выбора типа выходного сигнала: UNIK PTX- 4-20 мА, UNIK PMP – B, UNIK PDCR -мВ, абсолютного, избыточного и дифференциального давления с различными диапазонами измерений и уровней погрешности, различные конструктивные исполнения узлов присоединения к процессу и выходных разъемов, и кабельных линий, конструкция датчиков обеспечивает работу в условиях воздействия механических нагрузок, работа с агрессивными средами, выпускаются модели для работы в искро- и взрывозащищенном исполнении, обеспечивается электромагнитная совместимость с внешними радиоэлектронными приборами.

UNIK 5000 – позволит сконфигурировать преобразователь давления в соответствии с измерительными задачами, условиями эксплуатации. Реализован выбор нормированных метрологических характеристик датчика, конструктивного исполнения, выбор типа выходного сигнала и другие параметры. Модификации измерительных преобразователей давления серии P: PMP, PTX, PDCR.

• Точность: до ±0,04% ВПИ
• Диапазоны измерения от 70 мбар до 700 бар
• Конструкция из нержавеющей стали
• мВ, мА, различные выходные сигналы
• Множество вариантов электрических подключений
• Множество вариантов подключения давления
• Частотная характеристика до 5 кГц
• Высокая стабильность
• Прекрасная устойчивость к перегрузкам
• Диапазоны рабочей температуры от -55 до 125 °С
• Выходной сигнал датчика: мВ, В, 4-20 мА;
• Исключительная надежность.

Druck UNIK 5800, UNIK 5900

Druck UNIK 5800 / 5900

Огнеупорные, взрывобезопасные датчики давления Druck UNIK 5800, UNIK 5900.

Преобразователи давления UNIK 5800 и UNIK 5900 в компактном корпусе повышенной прочности являются модификациями эффективного преобразователя давления UNIK 5000, характеризующимися огнеупорностью/ взрывобезопасностью и/или взрыво-пылезащищенностью, обеспечиваемыми соответствующим типом корпуса. Также доступны варианты, характеризующиеся конструкционной безопасностью.

Характеристики UNIK 5800, UNIK 5900

• Диапазон давления от 3,5 бар (350 кПа) до 700 бар (70 МПа);
• Погрешность до ±0,04% от верхнего предела измерений (ВПИ) по идеальной прямой (BSL);
• Корпус из нержавеющей стали;
• Встроенный клеммный блок для длинного или короткого корпуса (преобразователь 5900);
• Частота отклика до 3,5 кГц;
• Устойчивость к перегрузке;
• Сертификация для применения в опасных зонах;
• Настраиваемые выходные сигналы В, мВ, мА;
• Кабель, устойчивый к воздействию углеводородов и буровой жидкости (грязи) (преобразователь 5800);

Druck UNIK 5600, Druck UNIK 5700

Druck UNIK 5600 / 5700

Druck UNIK 5600, Druck UNIK 5700 - преобразователи давления, предназначенные для работы в морских условиях

Датчики давления UNIK 5600, UNIK 5700 имеют сертификаты для использования в большинстве зон на борту морского судна, а также сертификат о конструкционной безопасности оборудования. Сертификат для использования на борту судна означает, что преобразователь давления UNIK 5000 соответствует международным стандартам, нормам и положениям Морского права. Благодаря применению технологии изготовления кремниевых сенсоров Druck и аналоговой компоновки электроники преобразователи давления обладают лучшими в классе стабильностью, скоростью отклика и низким энергопотреблением.

Характеристики

• Диапазон измерения: от 70 мбар (7 кПа) до 700 бар (70 МПа) (в зависимости от типа материала);
• Погрешность до ±0,04% от верхнего предела измерений (ВПИ) по идеальной прямой (BSL);
• Корпус из нержавеющей стали 316L и титана;
• Частота отклика до 3,5 кГц;
• Устойчивость к перегрузкам;
• Сертификат о конструкционной безопасности оборудования в опасных зонах;
• Выходной сигнал 4-20 мА;
• Множество опций подключения через механические присоединения;
• DIN 43650 или полностью водонепроницаемые электрические подключения;
• Диапазон рабочей температуры от -40 до 80°C;
