Промышленные калибраторы Druck DPI 800/802

Druck DPI 800/802 - это многофункциональные калибраторы для измерения и воспроизведения электрических сигналов постоянного и переменного тока, сигналов термопар и термометров сопротивления, импульсов, измерения давления, калибровки измерительных устройств с токовой петлей 4-20мА.

Калибраторы для измерений избыточного, абсолютного и разности давлений, воспроизведения электрических сигналов

  • Поставляется в минимальные сроки

Промышленные калибраторы средств измерения давления/токовых петель

Промышленные калибраторы DPI 800 и DPI 802 предназначен для измерения и воспроизведения электрических сигналов постоянного и переменного тока, сигналов термопар и термометров сопротивления, импульсов, измерения давления, калибровки измерительных устройств с токовой петлей 4-20мА. Применяется для калибровки приборов КИП в полевых и заводских условиях эксплуатации в качестве эталонных средств измерений при калибровке, поверке, настройке средств измерений давления, средств измерений температуры и вторичных электроизмерительных низковольтных преобразователей. Можно использовать на любом производстве, в частности на узлах учета энергоносителей ГРС, ГЭС, ГРЭС, АЭС, ТЭЦ.

Запись данных в автоматическом и в ручном режимах при нажатии клавиши. Данные просматриваются на дисплее или передаются на компьютер посредством кабеля связи RS232. Нет необходимости в покупке программного обеспечения - передача и обработка данных производится стандартными средствами Microsoft (HyperTerminal, Excel). Существует возможность прямой печати через совместимый RS232 принтер. Ёмкость памяти составляет 1000 записей для одиночных и 750 - для двойных результатов. Каждая запись имеет метку даты и времени. Для упрощения классификации данных пользователь имеет возможность создавать группы записей с собственным названием ( до 6 символов).

DPI 802 предназначен для измерение силы постоянного тока 0…55mA, и давления, имеет встроенный датчик давления, и возможность подключения внешних датчиков давления IDOS UPM, IDOS UPM P. Применяется для калибровки приборов КИП в полевых и заводских условиях эксплуатации.

Принцип действия приборов в режиме измерения основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов от внешних или встроенных измерительных преобразователей давления, отображении их на дисплее, а в режиме калиброванных сигналов действие приборов основано на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых микро-ЭВМ, в аналоговые сигналы, поступающие на выход приборов. Дисплей прибора отображает результаты измерений и воспроизведения в цифровом виде, а также отображает информацию о режиме его работы.

Особенности

  • Диапазоны от 25 мбар до 200 бар, включая вакуум;
  • Измерение и генерация мА, мВ, В, Ом, Гц и импульсов;
  • Измерение и генерация сигналов 8 термометров сопротивления и 12 термопар;
  • Возможность подключения дополнительных IDOS модулей давления (до 32 шт.);
  • Одновременное считывание по двум каналам;
  • Тест утечки, тест реле, питание токовой петли 24В;
  • Хранение до 1000 измерений;
  • HART – совместимый, ПО;
  • Удобный в эксплуатации, лёгкий, ударопрочный корпус;
  • Измерение и калибровка давления;
  • Калибровка датчиков давления;
  • Тестирование токовой петли;
  • Тест реле давления;
  • Измерение тока 0...55 мА с точностью 0,02% (только для DPI 802).

Типовые области применения

  • проверка и техническое обслуживание средств измерения давления;
  • калибровка приёмопередатчиков (датчиков-преобразователей);
  • установка и диагностика токовых петель;
  • проверка автоматических выключателей.

Измерения и испытания СИ давления

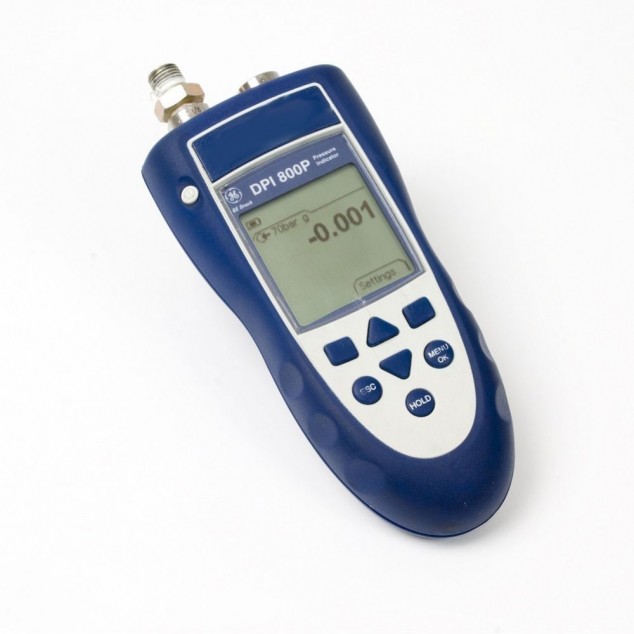

  • Калибратор СИ давления DPI 800

    Идеальный инструмент для проверки СИ давления.

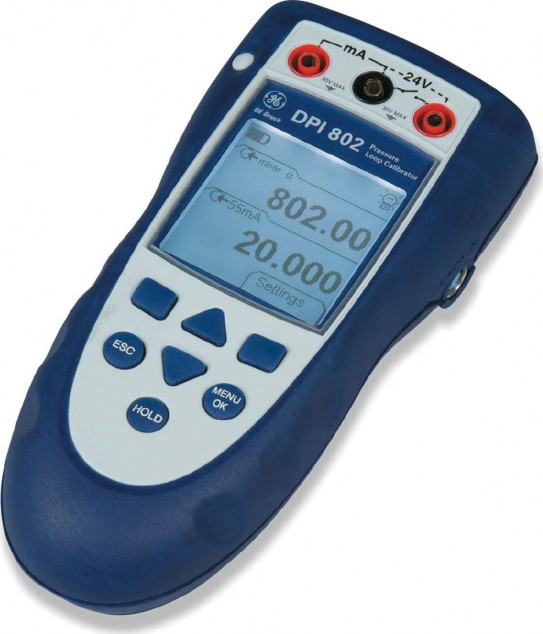

  • DPI 802 калибратор давления/токовой петли

    Одновременное измеряет давления и ток, а так же питание для тестируемых датчиков.
  • Возможные диапазоны давления

    Модули давления перекрывают диапазон от 10 дюймов водяного столба до 10.000 фунтов/кв. дюйм (25 мбар ÷ 700 бар) с дополнительной возможностью измерения вакуума (разряжения).
  • Погрешность с учётом влияния всех факторов

    В точностных характеристиках калибраторов DPI 800 / DPI 802 можно не сомневаться в течение всего межповерочного интервала (1 год), сохранение их гарантируется даже в жёстких условиях окружающей среды.
  • Конфигурация с двумя датчиками давления

    Вариант с двумя датчиками позволяет расширить диапазон измерений, а также получать результаты по двум каналам одновременно (Р1 и Р2 или Р1 – Р2).
  • Датчики давления из нержавеющей стали

    Конструкция датчиков из нержавеющей стали позволяет безбоязненно использовать их в контакте с различными жидкими и газообразными средами.
  • Программируемые испытания на утечку

    Калибратор обеспечивает получение данных измерения падения давления и скорости утечки.
  • Дополнительные возможности

    Максимальное / минимальное / среднее измеренное значение, тревожная сигнализация и функция тарировки позволяют облегчить процесс отыскания и устранения неисправностей.
  • Испытания СИ давления и проверка токовых петель

    Калибратор СИ давления и токовых петель DPI 802 Обеспечивает одновременное измерение давления и тока (мА) для проверки приёмопередатчиков и токовых петель.
  • Сдвоенный дисплей результатов

    Прибор позволяет одновременно измерять и выводить на дисплей результаты по давлению и силе тока (мА) для проверки приёмопередатчиков и токовых петель. Источник питания постоянного напряжения 24 В для токовых петель Служит для возбуждения приёмопередатчиков и токовых петель (управления).
  • Проверка автоматических выключателей

    Калибратор позволяет автоматически измерять величину сигнала срабатывания для нормально открытых / закрытых контактов реле, обеспечивая тем самым быструю и точную проверку работоспособности (релейных) систем защиты.
  • Имитация согласующего сопротивления токовой петли протокола HART

    Калибратор позволяет подключиться в петлю с цифровым протоколом HART, устраняя необходимость в использовании отдельного согласующего сопротивления номиналом 250 Ом.

Функциональная гибкость с использованием IDOS

  • «Интеллектуальные» датчики с цифровым выходом (IDOS)

    Гамма универсальных модулей давления перекрывает диапазон от 10 дюймов водяного столба до 10.000 фунтов/кв. дюйм (25 мбар ÷ 700 бар).
  • Исключительная функциональная гибкость

    Модули IDOS могут использоваться с любым совместимым устройством, например, калибратор термометров сопротивления / токовых петель DPI 812 превращается, в этом случае, в многофункциональный калибратор давления.
  • Автоматическое конфигурирование подключаемых модулей

    Внешние сменные модули не требуют изменения настроек или калибровки основного оборудования.
  • Расширение рабочего диапазона давления калибраторов

    Уже существующий диапазон можно расширить, приобретя дополнительные модули давления. Подробнее о назначении и характеристиках модулей IDOS смотрите в соответствующих проспектах.
  • Одно- или двух диапазонные измерения

    Калибратор позволяет работать с одним или двумя встроенными датчиками (каналами измерения). При 2-х канальных измерениях диапазоны G/D назначаются избыточными. Только один из двух установленных датчиков может иметь номинальный диапазон равным или свыше 100 бар.
  • Перегрузка по давлению (максимальное кратковременное/неустановившееся значение)

    • для давления 350 мбар и ниже – 4-х кратный максимум диапазона
    • для давления от 700 мбар до 700 бар – 2-х кратный максимум диапазона
    • максимальное допустимое рабочее давление – 1,1 х максимум диапазона
  • Разъёмы подвода (подсоединения к источнику) давления

    Втулка с внутренней резьбой 1/8 NPT или G 1/8.

Возникли вопросы по товару?

Денис Комиссаров

Здравствуйте! Меня зовут Денис Комиссаров. Я руководитель отдела «Контрольно-измерительные приборы».

Готов ответить на все ваши вопросы по товару «Промышленные калибраторы Druck DPI 800/802». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики манометра DPI 800

Диапазон

Дифф./Изб.

Изб.

Абс.

Среда

Погрешность, %

«+»

«-»

Стандартная точность

±2,5 кПа

+

-

-

2

3

0,1

±7,  20,  35,  70 кПа

+

-

-

2

3

0,075

35 кПа

-

-

+

2

-

0,1

-100…100;  …200 кПа

+

-

-

2

3

0,05

200 кПа

-

-

+

2

-

0,075

-0,1…0,35;  …0,7;  …1;  …2 МПа

-

+

-

1

-

0,05

0,7;  2 МПа

-

-

+

1

-

0,75

3,5;  7;  10;  13,5;  20 МПа

-

+

-

1

-

0,05

35;  70 МПа

-

+

-

1

-

0,05

Общие данные

Давление перегрузки

4×ВПИ до 35 кПа

2×ВПИ от 70 кПа до 70 МПа

Максимальное рабочее давление

1,1×ВПИ

Рабочая среда

совместимая с нержавеющей сталью

не коррозийные жидкости и газы

не коррозийные газы

Измерение тока

От 0 до 55 мА ±0,02% ИВ (DPI802)

Выходное напряжение

24 В для питания токовой петли (DPI802)

Диапазон рабочих температур

-10 …+50°С

Входной штуцер

1/8BSP  или ¼ BSP внутренняя резьба

Напряжение питания

3 элемента АА по 1,5 В, 50 час  в режиме измерения

Габаритные размеры, масса

180×85×50 мм,  0,5 кг

Метрологические характеристики

Наименование характеристики

Значение характеристики для модификации

DPI 800                                                DPI 802

Давление*

Верхние пределы измерений

-   абсолютного давления, кПа

-   избыточного давления, кПа

-   разности давлений, кПа

от 35 до 2000 от 7 до 20000 от 7 до 200

Пределы допускаемой приведенной погрешности*

см. табл.3

Предельно допустимое давление, % от ВПИ

200

Постоянный ток Диапазон измерений, мА

-

от 0 до 55

Пределы допускаемой абсолютной погрешности измерений, мА

-

±(0,0002 ИВ+3 ед.м.р.)

Комплектация DPI 800/802

  • Цифровой калибратор;
  • Сертификат калибровки;
  • Руководство по эксплуатации;
  • Свидетельство о поверке;
  • В комплект поставки калибраторов DPI 802 и DPI 802P также входит набор переходников подключения (электрических «концов»).

Опции

  1. IO800A – футляр;
  2. IO800B – ремень с зажимом, антистатический браслет, подставка;
  3. IO800C – NiMh аккумуляторы с ЗУ;
  4. IO800E – Функция записи данных с кабелем связи RS232.
