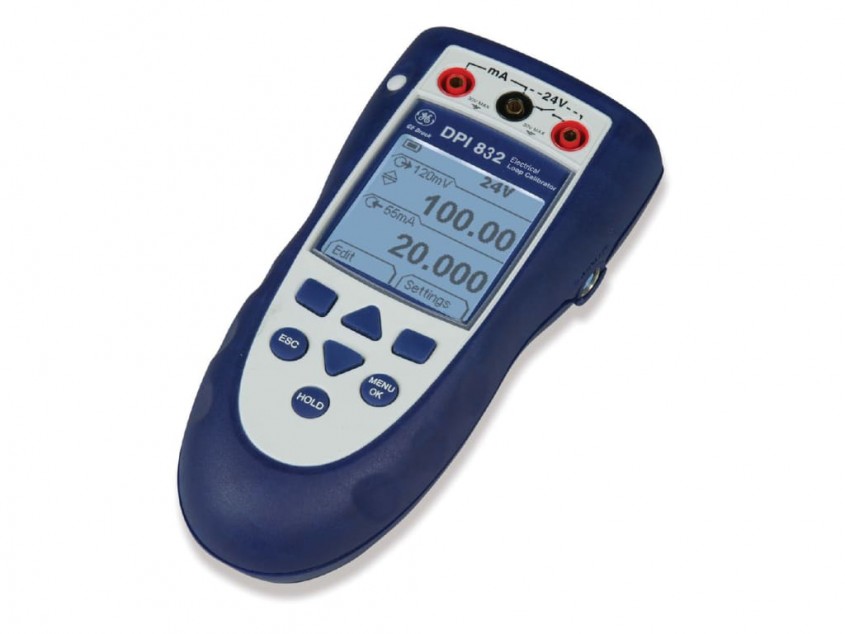

Калибратор электрической/токовой петли Druck DPI 832

Многофункциональный калибратор электрических контуров для тестирования контуров управления и настройки распределенных систем
Артикул: 23117
Цена по запросу
Поставляется в минимальные сроки
Калибратор электрической/токовой петли Druck DPI 832
описание в pdf

Промышленный калибратор управляющих устройств и токовых петель

Цифровой калибратор DPI832 позволяет измерять и генерировать сигналы мА, мВ, В, измерять давление и определять порог срабатывания реле и клапанов. Идеальный прибор для проверки работы индикаторов, рекордеров и контроллеров. DPI832 имеет дополнительный возможности: пошаговое или линейное увеличение сигнала, мин/макс/среднее, удержание значения и определение неисправностей системы. Два независимых канала генерации 24В сигнала для запитывания датчиков и токовой петли. Автоматический тест реле обеспечивает быструю и точную проверку систем. HART резистор установлен для работы с HARTпротокола.

Калибратор электрических контуров Druck DPI 832 - это легкий и удобный ручной прибор для тестирования контуров управления и настройки распределенных систем управления (DC), программируемых логических контроллеров (ПЛК) и формирователей сигналов в технологических и промышленных системах управления. Позволяет проводить испытания и калибровку средств измерений всех основных технологических параметров. Идеальный инструмент для инженеров по обслуживанию промышленных установок.

DPI 880 серии предназначен для измерения и воспроизведения электрических сигналов постоянного и переменного тока, сигналов термопар и термометров сопротивления, импульсов, измерения давления, калибровки измерительных устройств с токовой петлей 4-20мА. Позволяет проверять и настраивать приёмопередатчики, цепи (петли) управления, распределённые системы управления (DCS), входные тракты программируемых логических контроллеров (PLC input cards) и устройства кондиционирования сигналов. Применяется для калибровки приборов КИПиА в полевых и заводских условиях эксплуатации. Можно использовать на любом производстве, в частности на узлах учёта энергоносителей ГЭС, ГРЭС, АЭС, ТЭЦ.

Особенности DPI832:

  • сдвоенный экран для отображения данных: величины тока (мА) или напряжения (мВ или В) возбуждения (питания) и одновременно измеренная величина тока петли (мА) или значение срабатывания (изменения состояния) реле;
  • измерение или подача тока (мА) и напряжения (мВ и В);
  • питание петли (24 В) для проверки приёмопередатчиков и петель;
  • крупный дисплей с фоновой подсветкой, система управляющих меню;
  • согласующее сопротивление для петель HART;
  • прочный влагонепроницаемый противоударный корпус;
  • портативность и простота в эксплуатации одной рукой;
  • защитный чехол из эластомера с надёжной фиксацией в руке;
  • подключение универсальных измерительных модулей с автоматически конфигурируемыми при подключении «интеллектуальными» датчиками с цифровыми выходами» (Intelligent Digital Output Sensor - IDOS).

Типовые области применения

  • проверка и техническое обслуживание технологических (промышленных) СИ;
  • установка и диагностика токовых петель;
  • наладка распределённых систем управления (DCS), программируемых логических контроллеров (PLC) и устройств кондиционирования сигналов;
  • регулировка устройств позиционирования заслонок (клапанов).

Преимущества Druck DPI 832

  • Программируемое ступенчатое или линейное изменение выходного сигнала

    Функция упрощает калибровку и облегчает диагностику неисправностей. Линейное изменение выхода позволяет подавать возбуждение на измерители скорости изменения.
  • Регулируемое «малое приращение» параметра

    Функция позволяет изменять выходной сигнал с малыми приращениями для точной настройки устройств позиционирования положения заслонок, (концевых) выключателей, реле, моментов их срабатывания и выдачи аварийных сигналов.
  • Сдвоенный дисплей результатов

    Функция упрощает настройку и калибровку приёмопередатчиков (токовых преобразователей), позволяя, например, одновременно считывать выходной сигнал (возбуждения нагрузки) калибратора в мВ, В или мА, и измерять ток (нагрузки) в мА.
  • Дополнительные возможности

    Максимальное / минимальное / среднее измеренное значение (с привязкой по времени), масштабирование, тарировка (задание сдвига) и демпфирующий фильтр облегчают процесс отыскания и устранения неисправностей. Источник питания постоянного напряжения 24 В для токовых петель Служит для возбуждения приёмопередатчиков и токовых петель (управления).
  • Проверка автоматических выключателей

    Калибратор автоматически измеряет величину сигнала срабатывания для нормально открытых / закрытых контактов реле, обеспечивая тем самым быструю и точную проверку работоспособности (релейных) систем защиты.
  • Имитация согласующего сопротивления токовой петли протокола HART

    Калибратор позволяет подключиться в петлю с цифровым протоколом HART, устраняя необходимость в использовании отдельного согласующего сопротивления номиналом 250 Ом.
  • «Интеллектуальные» датчики с цифровым выходом (IDOS)

    Гамма универсальных модулей давления перекрывает диапазон от 10 дюймов водяного столба до 10.000 фунтов/кв. дюйм (25 мбар ÷ 700 бар).
  • Исключительная гибкость

    Модули IDOS могут использоваться с любым совместимым устройством, например, калибратор устройств управления / токовых петель DPI 832 превращается, в этом случае, в многофункциональный калибратор давления.
  • Автоматическое конфигурирование подключаемых модулей

    Внешние сменные модули не требуют изменения настроек или калибровки основного оборудования. Подробнее о назначении и характеристиках модулей IDOS смотрите в соответствующих проспектах.

Технические характеристики Калибратор электрической/токовой петли Druck DPI 832

Технические характеристики

Измерение Точность
0 …. 120.00 мВ 0,02%ИВ+ 2 ед сч
0 …. 30.000 В 0,03%ИВ+ 2 ед сч
Генерация
0 … 120.00 мВ 0,02%ИВ+ 2 ед сч
0 … 12. 000 В 0,02%ИВ+ 2 ед сч
0 … 24 мА 0,02%ИВ+ 2 ед сч
Температурный дрейф вне диапазона 0,003%ВПИ/°С
Коннекторы 4 мм вилка
Измерение Точность
0 … 55.000 мА 0,02%ИВ+3 ед сч
Температурный дрейф вне диапазона 0,002%ВПИ/°С
Тест реле Открыт/закрыт, ток2мА
Питание 24 В +/- 10% (35 мА макс)
HART мА резистор 250Ω
Общие данные
Рабочая температура -10 … +50 С
Влажность 0 … 90% неконденсат. DefStan 66-31, 8.6 catIII
Защита корпуса IP54, пыле-, влагозащищенная
Шок и вибрации DefStan 66-31, 8.18 и 8.4 catIII
EMC EN61326-1:1997 + A1:1998 +A2:2001, EN61010:2001
ЖК-дисплей графический, 48*48 мм с подсветкой, разрешение 99999, русскоязычное меню
Габариты/масса 180х85х50 мм, 500 гр.
Питание 3хАА батарейки, 50 ч измерение, 10 ч с питанием 24В

Комплектация калибратора DPI 832

  • Калибратор DPI 832;
  • Руководство по эксплуатации.
