Газоанализатор Panametrics oxy.IQ

Измерительный преобразователь кислорода измеряет концентрацию кислорода в газах
Артикул: 22387
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

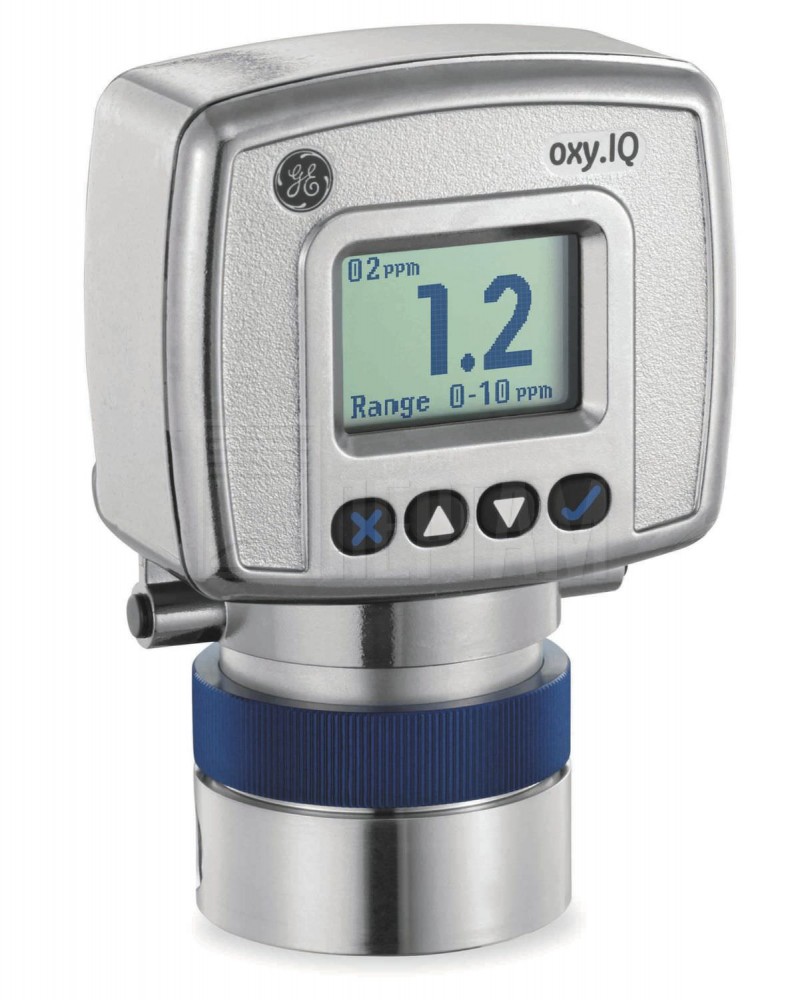

Газоанализатор Panametrics oxy.IQ
описание в pdf

Измерительный преобразователь кислорода компании Panametrics

oxy.IQ – это высоконадежный и недорогой двухпроводный измерительный преобразователь с питанием по токовой петле и линеаризованным выходом 4-20 мА. Он измеряет концентрацию кислорода на десяти диапазонах в ppm и на семи диапазонах в процентах. Любой из диапазонов может выбираться пользователем. Этот компактный преобразователь реализует испытанную технологию измерения О2 в различных газах и даже в опасной окружающей среде.

Области применения

  • Контроль чистоты в защитных или стерильных камерах и детектирование утечек.
  • Влажность природного газа.
  • Машины обработки полупроводниковых пластин.
  • Машины для нанесения покрытий.
  • Мембранные воздушные сепараторы.
  • Инертные газы для сварки.
  • Потоки чистых газообразных углеводородов.
  • Технологический контроль газообразных мономеров.
  • Термообработка и светлый отжиг.


Особенности

  • Двухпроводной измерительный преобразователь с питанием по токовой петле 4-20 мА.
  • Встроенный дисплей и клавишная панель.
  • Искробезопасное исполнение (опция, в стадии сертификации).
  • Испытанный метод измерения О2 с использованием гальванической топливной ячейки.
  • Выбор диапазонов измерения пользователем в ppm и в процентах.
  • Удобный и интуитивно-понятный интерфейс пользователя с функцией диагностики.
  • Высокая надежность работы, обеспеченная применением микропроцессорной технологии с полной цифровой обработкой сигналов.
  • Экономичный и компактный прибор, требующий минимального технического обслуживания.
  • Вывод информации об ошибке в случае неисправности датчика.
  • Индикация срока службы датчика.
  • Индикации ошибки в соответствии со стандартом NAMUR.

Испытанная технология измерений

Датчик кислорода преобразователя oxy.IQ – это гальваническая топливная ячейка с улучшенными характеристиками, которая обеспечивает исключительную работоспособность, высокую точность,
стабильность и длительный срок службы. Инновационная конструкция этой ячейки исключает потенциальную возможность вывода отрицательного сигнала и снижает вероятность загрязнения.

Эта ячейка не подвержена влиянию других фоновых газов или углеводородов и совместима с "кислыми" газами (ячейки OX-2 и OX-4). Ее восстановление от воздуха до низких уровней ppm занимает всего несколько минут. Благодаря автономности
исполнения, ячейка требует минимального технического обслуживания – нет необходимости в замене электролита или очистке электродов.

Искробезопасность

В том случае, когда преобразователь oxy.IQ оборудован дополнительным искрозащитным барьером (на стабилитронах), он может устанавливаться в опасных (отнесённых к определённой категории) зонах. Преобразователь oxy.IQ в дополнительном искробезопасном исполнении находится в стадии сертификации в США, Канаде, ATEX и определения соответствия требованиям IECEx IS (Международная система МЭК по сертификации электрооборудования для взрывоопасных сред). Преобразователь oxy.IQ стандартного исполнения находится в стадии сертификации в США, Канаде, EU ATEX и определения соответствия требованиям по
невозгораемости IECEx IS для зон Div2/Zone 2.

Датчик с гальванической топливной ячейкой.

Управление кончиком пальца

Высоконадежный измерительный преобразователь oxy.IQ, управляемый микропроцессором,
позволяет пользователю выбирать диапазон,
подстраивать выходы и выполнять калибровку. Расширенный интерфейс пользователя включает в себя выбираемые пользователем и программируемые диапазоны, диагностику датчика с индикацией срока службы и выводом необработанного сигнала датчика, а также вывода сигналов о низких показаниях / неисправности датчика и температурной компенсации. Программирование выполняется легко с помощью клавишной панели и дисплея. Эти кнопки клавишной панели обеспечивают возможность выполнения всех функций прибора в опасных зонах, когда прибор оборудован искрозащитным барьером MTL7706 (сертификация в стадии получения разрешения).

Гибкость установки

Компактность конструкции преобразователя oxy.IQ со встроенным микропроцессором, позволяет
устанавливать его практически в любом месте объекта контроля. Он может быть установлен непосредственно в точке отбора пробы, либо может быть смонтирован в стойке или на щите.

Схема установки газоанализатора

Системы отбора проб

Дополнительно к стандартным функциям и опциям корпорация Panametrics предоставляет полную серию системы отбора и подготовки пробы для различных применений. Если необходимо, корпорация Panametrics может разработать и изготовить систему отбора и подготовки пробы в соответствии с конкретными требованиями заказчика. Для получения подробной
информации, пожалуйста, обращайтесь.

Газы, влияющие на датчик кислорода

Газ

OX -1 и OX -5,
ppm , Пост.

OX-2, ppm
Пост .

O X-3, %

O X-4%

Пост .

Врем. (1)

Пост .

Врем.

H2S

<5 ppm

<10 ppm

0.0005%

0.01%

0.001%

0.1%

SO3

<10 ppm

<10 ppm

0.01%

0.1%

0.01%

0.1%

SO2

<10 ppm

(3)

0.01%

0.1%

(3)

(3)

HCI

<1000 ppm

(3)

0.1%

1.0%

(3)

(3)

HCN

<1000 ppm

(3)

0.1%

1.0%

(3)

(3)

CO2

<1000 ppm

(3)

0.1%

20%

(3)

(3)

NO2

(2)

(2)

(2)

(2)

(2)

(2)

Cl2

(2)

(2)

(2)

(2)

(2)

(2)

Пост. = постоянное воздействие; Врем. = временное воздействие.

  1. Рекомендуемое максимальное время воздействия 30 минут с последующей выдержкой в окружающем воздухе в течение равного периода времени.
  2. Минимальное влияние на работоспособность датчика, но вызывает помехи сигналу в отношении 1:2 только для уровней ppm .
  3. Минимальное влияние на работоспособность датчика

Технические характеристики Газоанализатор Panametrics oxy.IQ

Технические характеристики преобразователя oxy.IQ

Искробезопасная ( IS ) установка
Искробезопасная установка (когда доступна) требует применения искрозащитного барьера (на стабилитронах) MTL7706, одного искробезопасного кабеля и одного неискробезопасного кабеля.

Требования к питанию
От 24 до 28 В постоянного тока при 50 мА.

Кабель
PN 704-1318: оболочка синего цвета, витая пара с разъемом; 26 AWG; длина 2 или 10 м.

Выход
Общая нагрузка должна быть 250 Вт ±5%, когда используется искрозащитный барьер.
Невозгораемая установка ( Div 2) и обычная установка
Искрозащитный барьер не используется.

Требования к питанию
От 9 до 28 В постоянного тока с питанием по токовой петле, 0.7 Вт макс.

Кабель
PN 704-1317: оболочка черного цвета, витая пара с разъемом; 26 AWG; длина 2 или 10 м.

Все типы установки
Материалы, контактирующие с измеряемой средой
Система пробоотбора: нержавеющая сталь 316, кольцевые прокладки из витона (Viton®), позолоченные электрические контакты датчика и стекло.


Диапазоны измерения по выбору пользователя
Датчики для диапазонов в ppm:

  • - От 0 до 10 ppmv O2 (только OX-1 или OX-2)
  • - От 0 до 20 ppmv O2 (только OX-1 или OX-2)
  • - От 0 до 50 ppmv O2 (только OX-1 или OX-2)
  • - От 0 до 100 ppmv O2
  • - От 0 до 200 ppmv O2
  • - От 0 до 500 ppmv O2
  • - От 0 до 1000 ppmv O2
  • - От 0 до 2000 ppmv O2
  • - От 0 до 5000 ppmv O2
  • - От 0 до 10,000 ppmv O2

Датчики для диапазонов в процентах:

  • От 0% до 1% O2
  • От 0% до 2% O2
  • От 0% до 5% O2
  • От 0% до 10% O2
  • От 0% до 25% O2
  • От 0% до 50% O2


Погрешность

  •  ±1% от диапазона в точке калибровки.
  • ±2% от диапазона в точке калибровки для диапазона измерения от 0 до 10 ppm (только OX-1 или OX-2).

Воспроизводимость

  • ±1% от диапазона.
  • ±2% от диапазона для диапазона измерения от 0 до 10 ppm (только OX-1, 2).

Разрешение
±1% от диапазона.

Линейность

  • ±2% от диапазона ( OX-1, 2, 3, 5).
  • ±5% от диапазона ( OX-4).

Рабочая температура датчика О2
От 0°C до 45°C.

Давление пробы газа
Сбрасывается до атмосферного давления во время работы и калибровки.

Влияние атмосферного давления
±0.13% от показания на 1 мм рт. ст. (прямо пропорционально абсолютному давлению).
Во время калибровки давление и расход должны поддерживаться постоянными.

Технологические соединения
1/8 дюйма NPT вход и выход.

Размеры
4.10 x 2.75 x 2.05 дюйма (1 дюйм = 25.4 мм).

Масса
612 грамм.


Расход пробы газа
500 см3/мин, рекомендуемый для системы пробоотбора.

Классификация/сертификация (в стадии получения разрешения) по искробезопасности ( IS )
Комплект искробезопасного исполнения с защитным барьером на стабилитронах

США/Канада
IS для Class I, II, III, Div 1, Groups A, B, C, D, E, F, G, T6
AEx ia IIC T6; Ex ia IIC T6; Tокр. среды от -20 до +60°C
ЕС ATEX и международные нормы IECEx
Ex Ia IIC Ge T6
Ex ta IIC De T85C
Tокр. среды от -20 до 60°C

Комплект обычного исполнения; невозгораемая установка без использования защитного барьера на стабилитронах или гальванической развязки США/Канада
Class I, Division 2, Groups A, B, C, D, T6
ATEX/ IECEx
Ex na IIC T6

Защита от атмосферных воздействий / стойкость к коррозии
Type 4X
IP66
Соответствие нормам ЕС
Соответствует EMC Directive 2004/108/EC.
Информация для заказа и калибровки
Внесите выбранную опцию в поле, указанное внизу этой формы.

Документы к Газоанализатор Panametrics oxy.IQ

Отзывы Газоанализатор Panametrics oxy.IQ

Пока нет отзывов.

Обсуждение Газоанализатор Panametrics oxy.IQ

Здравствуйте! Возможно ли применение данного преобразователя для контроля содержания концентрации кислорода на оборудовании работающем под вакуумом?

Азат    21.01.2018
ответить

Анализатор кислорода OXY.IQ калибруется и работает при атмосферном давлении. При давлениях отличных от атмосферного он начинает некорректно вычислять содержание кислорода. Обычно анализаторы ставятся на подающий трубопровод где давление положительное. Для более точного ответа потребуется дополнительная информация: величина вакуума и более детальное описание процесса.

Пергам    22.01.2018
ответить
