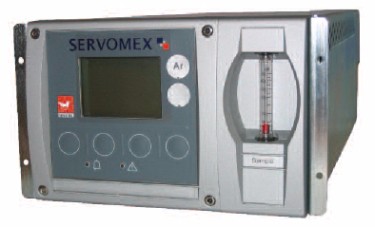

SERVOPRO MonoExact TCD

Метод измерения

Термокондуктометрический (TCD)

Газ и доступные
диапазоны измерения:

0-1%

0-2%

0-5%

0-10%

0-20%

0-30%

0-50%

0-100%

50-100%

80-100%

90-100%

05512 Обычные газовые смеси

Ar в N2 или в O2, или в воздухе

✔

✔

✔

✔

✔

✔

N2 в Ar

✔

✔

✔

✔

He в N2

✔

✔

✔

✔

✔

✔

✔

✔

✔

He в O2

✔

✔

✔

✔

✔

✔

✔

✔

✔

05522 Горючие газовые смеси

H2 в Ar

✔

H2 в N2

✔

✔

✔

✔

✔

✔

✔

✔

✔

✔

H2 в CO

✔

Рабочие характеристики

Основная погрешность:

<1% от диапазона

Воспроизводимость:

<0.5% от диапазона

Постоянная времени (T90) ▼ при расходе пробы:

<15 секунд при расходе 150 мл/мин

Дрейф:

<1% от диапазона в месяц

Расход:

100-200 мл/мин

Входы/выходы

Аналоговый выход:

Изолированный 4-20 мА/0-20 м

Диапазон аналогового выхода:

Свободный выбор в пределах диапазона измерения

Последовательный выход:

Непрерывный ASCII-выход по RS232

Сигнализация неисправностей + изменение диапазона:

Однополярные реле (30 В при 1 А) без напряжения

опции

Аналоговый выход:

Изолированный 0-10 В на канал

Цифровая связь:

Modbus ASCII или Modbus RTU на RS485, PROFIBUS на RS485, Ethernet (Modbus TCP)

Плата реле
сигнализации/состояния:

4 однополярные реле (30 В при 1 А) без напряжения: для сигнализации: по верхнему,
нижнему уровню; по состоянию – эксплуатация продолжается, требуется обслуживание. Совместимо с NAMUR (немецкий стандарт).

Плата реле калибровки:

3 однополярные реле (30 В при 1 А) без напряжения; для сигнализации: о потоке пробы, калибровочного газа для нижнего и верхнего пределов.
3 переключаемых входа без напряжения, замыкание для включения.
Конфигурация режима автоповерки/автокалибровки: инициализация, останов,
инициализация состояния "эксплуатация продолжается".
Конфигурация дистанционной калибровки: инициализация, останов, инициализация
состояния "эксплуатация продолжается".

Требования к пробе газа

Температура:

От 5˚C до 45˚C

Точка росы:

На 5°C ниже минимальной температуры окружающей среды

Состояние:

Без конденсации влаги, без масла, без агрессивных компонентов, негорючая

Частицы:

Отфильтрованные до 2 мкм

Сброс:

Сброс в атмосферу

Давление пробы газа:

35 ±21 кПа

▼

Для систем подготовки пробы с эжекцией анализируемого газа или систем подготовки пробы с подачей
анализируемого газа под давлением – на входе 0.55 бара
