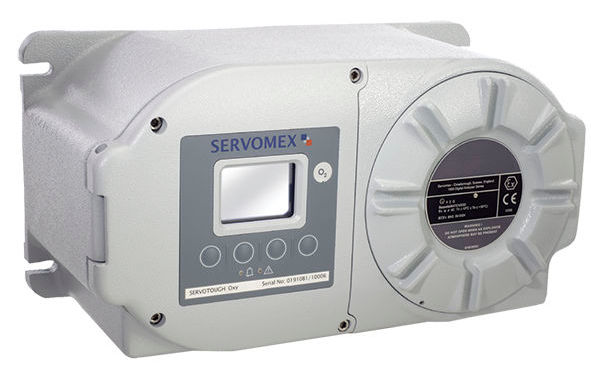

Анализатор кислорода ServoTough Oxy 1900

Взрывозащищённый анализатор кислорода ServoTough Oxy 1900 предназначен для непрерывного измерения кислорода в газовой пробе, может использоваться в опасных зонах. Область применения – технологический контроль в установках разделения воздуха, в факельных газах, при регенерации катализатора в крекинг-процессах, при контроле технологических процессов на фармацевтических, нефтехимических предприятиях, на территории морских терминалов.

Взрывозащищённый цифровой анализатор для непрерывного измерения кислорода в газовой пробе

  • ServoTough Oxy 1900
  • Поставляется в минимальные сроки

Газоанализатор для непрерывного измерения объёмной доли кислорода в газовых средах

Взрывозащищённый анализатор кислорода ServoTough Oxy 1900 предназначен для непрерывного измерения кислорода в газовой пробе, может использоваться в опасных зонах. Область применения – технологический контроль в установках разделения воздуха, в факельных газах, при регенерации катализатора в крекинг-процессах, при контроле технологических процессов на фармацевтических, нефтехимических предприятиях, на территории морских терминалов. Парамагнитный газоанализатор кислорода «Окси» модификации 1900 имеет магнитодинамическую ячейку, в которой при прохождении пробы газа происходит уменьшение интенсивности излучения в инфракрасной области спектра.

Взрывозащита обеспечивается искробезопасными электрическими цепями и взрывонепроницаемой оболочкой. При эксплуатации в опасных зонах максимально допустимое содержание кислорода в пробе составляет 21%. Для работы в агрессивной среде в корпусе прибора создаётся избыточное давление, которое предотвращает попадание внутрь корпуса агрессивной среды. Ячейки могут быть коррозионно-стойкими для работы с пробами, содержащими агрессивные примеси, термостатированными для работы с влажными газами, ячейки с датчиком давления, с регулятором давления сбора пробы или давления окружающей среды.

Принцип действия анализаторов с парамагнитной ячейкой основан на сравнительных измерениях потоков парамагнитных молекул кислорода, обладающих свойством быть втягиваемыми в постоянное магнитное поле. Их воздействие на одну из заполненных азотом симметрично расположенных вокруг оси сфер создает дополнительное торсионное усилие, его электромеханическая компенсация позволяет получать аналитический отклик и вычислять концентрацию кислорода в исследуемом образце.

Особенности

  • Обогреваемая измерительная ячейка позволяет упростить систему пробоотбора;
  • Уникальный датчик расхода Flowcube обеспечивает повышенную безопасность;
  • Внутренняя компенсация при скачках давления барометрического или в процессе.

Базовая конфигурация

  • Сертификация анализатора ATEX 2GD / IECEx Z1 - Z21;
  • Напряжение питания 220-240В 50 / 60Гц;
  • Стандартные измерения;
  • Расход пробы 200 мл / мин (номинальный);
  • Подогреватель пробы – встроенный;
  • Компенсация давления – встроено;
  • Встроенный датчик расхода – встроен;
  • Автокалибровка – не требуется;
  • Цифровая связь – Modbus RTU (RS-485);
  • Стандартный впускной патрубок 1/4 "NPT (F);
  • Опции корпуса – дышащие фитинги;
  • Кабельные вводы (2 х 1/2 "и 2 х 3/4").

Варианты конфигурации

Газоанализатор может поставляться в одной из пяти фиксированных конфигураций либо конфигурироваться в произвольном порядке. Использование фиксированных конфигураций выгоднее, цена ниже, сроки поставки меньше.

  • Конфигурация начального уровня (entry pack). Используется для измерения содержания кислорода в неагрессивных пробах с невысокой влажностью для контроля некритичных технологических процессов.
  • Конфигурация для работы с горячей и/или влажной пробой (hot pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке. Защищает от выпадения конденсата и гарантирует, что проба на чувствительный элемент подается в газовой фазе. Позволяет работать с влажной пробой (с температурой точки росы до +50 ˚С).
  • Конфигурация с автокалибровкой (autoval pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке, встроенное оборудование для автокалибровки. Позволяет автоматизировать подачу калибровочных газов — калибровка проходит без участия оператора по заданному графику.
  • Конфигурация с датчиками давления и расхода (pressure and flow pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке, встроенные датчики давления и расхода. Подходит для измерений, связанных с безопасностью. Датчик давления используется для автоматической коррекции результата измерения, его использование обеспечивает более высокую точность. Датчик расхода полезен для задач, в которых измерение содержание кислорода связано с безопасностью производства — использование датчика расхода позволяет настроить реле недостаточного расхода пробы. Активация этого реле означает, что между точкой отбора пробы и анализатором возникли течи, забились фильтры или произошло еще что-то, требующее вмешательства оператора.
  • Полная комплектация (complete pack): обогреваемая измерительная ячейка и обогреваемые трубки подвода пробы к ячейке, встроенное оборудование для автокалибровки и автопроверки, встроенные датчики давления и расхода. Полностью автоматизированный анализатор для задач, связанных с безопасностью производства.

Инструкции и брошюры для Анализатор кислорода ServoTough Oxy 1900

Возникли вопросы по товару?

Андрей Аксёнов

Здравствуйте! Меня зовут Андрей Аксёнов. Я руководитель отдела «Контрольно-измерительные приборы».

Готов ответить на все ваши вопросы по товару «Анализатор кислорода ServoTough Oxy 1900». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Основные метрологические характеристики OXY1900

Диапазон измерений

0…10% O2

Минимальный диапазон измерений

0…10% O2

Погрешность по данным производителя

0.2% от показаний или 0.05% O2

Линейность

0.05% O2

Повторяемость

0.1% показаний или 0.05% O2

Время отклика, Т

при расходе 200 мл/мин
4 с (стандарная конфигурация)
7 с (АFCD)
5 c (версия High Flow, при расходе 60 л/час)

Дрейф нуля/неделя

0.05% O2

Дрейф шкалы/неделя

1% от показаний или 0.05% O

Входы и выходы

Изолированный выход 4-20 мА и неизолированный 0-1 В.
2 беспотенциальных реле концентрации; реле расхода. Возможна установка дополнительных реле и аналоговых выходов.

Цифровой выход

Нет

Требования к анализируемому газу

Требования к пробе

Чистая, сухая проба без масла и конденсата

Давление пробы (избыточное)

0.3…35 кПа
7…35 кПа (AFCD)
0,4…35 кПа (версия High Flow)

Расход газа

50…250 мл/мин
1.2…3.5 л/мин (AFCD)
50…70 л/час (версия High Flow)

Температура пробы

-10…+50 °С

Температура точки росы пробы

на 5 °С ниже температуры окружающей среды до 105 °С (для 2200Н)

Параметры окружающей среды

Температура окружающей среды

-10…+50 °С

Температура хранения

-20…+55 °С

Влияние изменения внешних параметров

Влияние перепада расхода пробы

0.1 % O при перепаде расхода от 50 до 250 мл/мин
0.2 % O при перепаде расхода от 50 до 70 л/час (версия High Flow)
не влияет при использовании AFCD

Влияние перепада давления на выходе

1% от показаний/1%
Использование функции компенсации давления снижает данный эффект до 0,02%O2

Влияние перепада напряжения питания

0.2% от показаний на каждые 10% изменения напряжения

Габаритные размеры, вес, напряжение питания

Напряжение питания

(100…240) В ±10%, 50/60 Гц.

Монтаж

Настенный или панельный

Габаритные размеры, мм

448×229×235

ServoTough Oxy 1900

Вес, кг

26

Класс защиты корпуса

IP66

Класс взрывозащиты

EEx ia d IIC T4.
