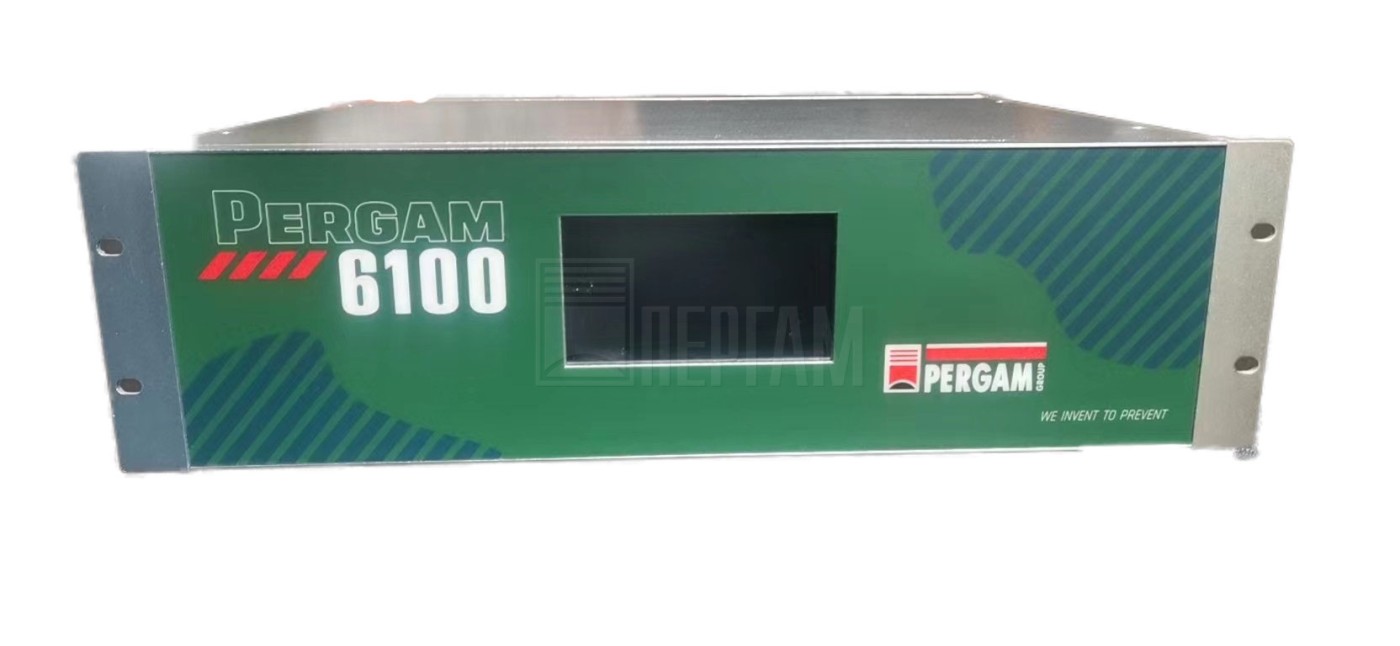

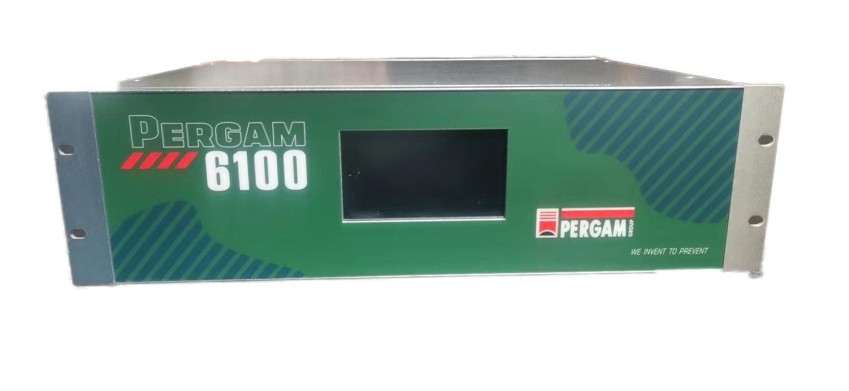

Газоанализатор топочных газов Pergam 6100

Недисперсионный инфракрасный анализатор топочных газов
Артикул: 23239
Цена по запросу
Поставляется в минимальные сроки
Газоанализатор топочных газов Pergam 6100
описание в pdf

Недисперсионный инфракрасный анализатор топочных газов

Газоанализатор Pergam 6100 разработан с использованием недисперсионного инфракрасного датчика, газоанализатор способен непрерывно измерять одновременно концентрацию CO, CO2, SO2, NO. Это идеальное решение для мониторинга котлов, электростанций, контроля эффективности сгорания в различных промышленных печах или мусоросжигательных установках, мониторинга процессов и безопасности. Идеальная замена Siemens U23 для обнаружения SO2, NOx, CO, CO2, O2 по доступной цене.

Принцип работы

Поточный недисперсионный инфракрасный анализатор топочных газов Pergam 6100 позволяет определять концентрацию таких газов как CO, CO2, NO, SO2, O2. В частичности, измерение CO, CO2, NO, SO2, O2 выполняется на основе микропоточной инфракрасной технологи, а измерение О2 – на основе датчика захвата электронов (ECD) или PMD. Прибор применяется в измерении топочных газов котельной до или после обессеривания и удаления нитратов.

Инфракрасный свет проходит через модулятор и затем через измерительный элемент. Поскольку молекулы SO2, NO, CO, CO2, которые состоят из разнородных атомов, поглощают инфракрасный свет, при наличии этих газов в измерительном элементе инфракрасный свет частично поглощается, а свет, который не поглощается, поступает в детектор. В состав детектора входит передняя газовая камера, задняя камера, микропоточный датчик, при этом передняя и задняя газовые камеры заполнены измеряемым газом. Газ в передней и задней камерах расширяется под воздействием инфракрасного цвета. Из-за разницы расширения между передней и задней газовыми камерами образуется небольшой поток. После того, как микропоточные датчики обнаруживают поток, выдается сигнал напряжения переменного тока, и после обработки сигнала выдается концентрация газа.

Особенности

  • Анализатор Pergam 6100 не предназначен для использования в опасной среде. Запрещено использовать анализатор во взрывоопасной атмосфере с потенциальным риском взрыва газа. При наличии пламени, огня и (или) воспламенения безопасность значительно снижается.
  • Анализатор Pergam 6100 требуется установить на плоскую поверхность (если используется в качестве настольного анализатора) или встроить к газоанализаторный шкаф. Не рекомендуется установка в месте, подверженном вибрации, ударам или воздействию интенсивного электромагнитного поля, так как это может оказывать отрицательное влияние на рабочие характеристики анализатора.
  • Следует исключить воздействие сильного искусственного света или солнечного излучения, ветра, влаги и дождя.
  • Попадание пыли или влаги в анализатор запрещено, так как в противном случае его исправная работа не гарантируется.
  • Газоанализатор не предназначен для использования во взрывоопасных средах. Анализатор запрещено устанавливать в опасной зоне в присутствии взрывоопасного газа.
  • Анализатор поставляется в стойке 19"/3U и может использоваться на столе или встраиваться в приборный шкаф.
  • Корпус анализатора не предназначен для использования вне помещения. Газ должен отводиться за пределы здания непосредственно в атмосферу.

Установка тракта подачи газа

Обычно промышленный газ содержит пыль, воду в жидком состоянии, пар и иногда смолы, поэтому проба газа должна соответствовать следующим условиям.

Состояние пробы газа

  1. Проба газа, поступающая в анализатор, должна проходить через пылевой фильтр (степень фильтрации 0,1 мкм).
  2. Убедитесь, что температура поступающего газа составляет 0­-50℃. Используйте конденсатор, чтобы уменьшить температуру, если она слишком высокая.
  3. Иногда проба газа содержит смолы, которые требуется удалить.
  4. Давление газа должно быть ниже 50 кПа, расход – 0,7-1,2 л/мин, при этом требуется его поддержание. Высокое давление может привести к нарушениям работы и даже вызвать повреждения.

Выбор оборудования отбора проб

  1. Чтобы улучшить время измерения, рекомендуется сократить длину трубки подачи газа. Следует использовать чистую трубку подачи пробы. Запрещено использовать трубку со смазкой или другими загрязнениями.
  2. Размер отверстий впуска и выпуска газа составляет ф6 x 4 мм (внутренний диаметр x наружный диаметр).

Функция трубки подачи пробы

  1. Проба газа, нулевой газ и калибровочный газ поступают в прибор через пылевой фильтр, калькулятор расхода, датчик газа и затем выходят через выпускное отверстие.
  2. Выпуск пробы газа должен быть соединен с атмосферой или емкостью контура отбора проб, чтобы обеспечивался безопасный сброс пробы.

Список основных узлов

  1. Устройство предварительной обработки имеет конденсатор-компрессор с перистальтическим насосом. Когда проба газа поступает в шкаф анализатора, она быстро конденсируется, и конденсат дренируется насосом.
  2. Немецкий пробоотборный насос серия KNF для быстрого отбора проб.
  3. Фильтр с высокой пропускной способностью (0,1 мкм) для обеспечения соответствия пробы газа требованиям прибора.
  4. Другие комплектующие сделаны из термостойкой, коррозийно-стойкой нержавеющей стали, ПТФЭ и других материалов.
* Информация для заказчика. Для разных условий по месту применения предлагаются несколько видов растворов предварительной обработки.

Подготовка газоанализатора к работе

Перед использованием анализатора для измерения целевых газов следует выполнить следующие проверки:

  • Проба газа не должна содержать пыль, влагу, масло и смолы.
  • Расход газа на впускном отверстии газоанализатора составляет от 0,7 до 1,2 л/мин.
  • Присоедините вентиляционную трубку на выпускном отверстии анализатора, чтобы сбрасывать газ непосредственно в атмосфере за пределами рабочей зоны.
  • Включите прибор и дождитесь стабилизации (15-30 минут).

Прогрев газоанализатора

  1. Анализаторы, оснащённые недисперсионными инфракрасными детекторами, требуют прогрева для обеспечения оптимальной работоспособности. На заводе установлено время прогрева 1800 секунд, в последние 150 секунд анализатор начинает автоматическое обнуление.
  2. После обнуления дрейф нуля и/или диапазона не находятся в пределах заданных характеристик анализатора, поэтому требуется калибровка нуля и/или диапазона через 2 часа после включения. После этого обеспечивается точное измерение пробы газа анализатором.

Технические характеристики Газоанализатор топочных газов Pergam 6100

Технические характеристики газоанализатора

Измеряемый газ

Измерительный метод

Диапазон

Разрешение

Точность

Погрешность воспроизводимости

CO

Микропоточный недисперсионный инфракрасный

0­-500ppm

1 ppm

±2%п.ш.

≤1%

O2

ECD/PMD

0­-25%

0,01%

±3%п.ш.

≤2%

Время отклика (TD+T90)

<15 с

Прогрев

30 минут

Выход

RS­-232 и 4­-20 мА

Рабочая температура

0­-50℃

Относительная влажность

5­-85%

Давление

86-­108 кПа

Источник электропитания

220 В переменного тока/50 Гц 2A

Вес

Около 20 кг
