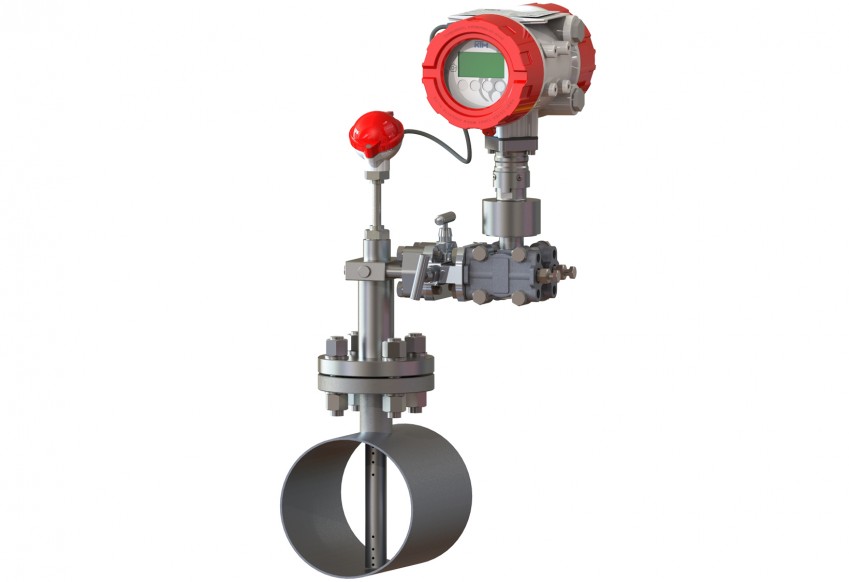

Трубка Пито KTM Дельтапаскаль

KTM Дельтапаскаль - это пневмометрическая осредняющая напорная трубка Пито для измерения расхода дымового газа, воздуха, пара и жидкости. KTM Дельтапаскаль представляет собой расходомер на базе осредняющей напорной трубки.

Осредняющая напорная трубка Пито для измерения технологического газа, пара и жидкости

  • Расходомер KTM Дельтапаскаль
  • Поставляется в минимальные сроки
  • Госреестр РФ
    № 84221-21

Расходомер на базе осредняющей напорной трубки

Осредняющая напорная трубка Пито для измерения скорости и объёмного расхода технологического газа, пара и жидкости в газоходах и вентиляционных системах. KTM Дельтапаскаль представляет собой расходомер на базе осредняющей напорной трубки.

Принцип работы расходомера заключается на измерении перепадов давления. Две раздельные камеры КТМ Дельта паскаль снабжены dр-отводами. Эти отверстия обеспечивают различное давление в камерах: вверх по потоку значения - высокого давления, а в камере вниз по потоку - низкого. Использование датчика дифференциального давления позволяет преобразовать перепад давления в электрический сигнал, пропорциональный расходу, который в дальнейшем передается в компьютер - компенсатор, передающий в систему управления технологическим процессом все измеренные параметры потока.

Области применения

  • учет отработанных и дымовых газов (в соответствии с 219-ФЗ)
  • учет попутного нефтяного и природного газа
  • учет перегретого и насыщенного пара давлением до 25 МПа и температурой до +710 ºС
  • учет чистых газов и газовых смесей: гелий, водород, ацетилен, кислород, диоксид углерода, аргон, аммиак
  • учет промышленной воды и теплоносителей
  • учет сжатого воздуха на газоходах сложной формы

Преимущества

  • Работа на малых скоростях, благодаря запатентованной аэродинамической форме профиля зонда
  • Высокая стабильность показаний, достигающаяся за счет оптимизированной формы профиля зонда
  • Высокая точность измерения за счет отсутствия сварных швов на измерительных поверхностях по всему профилю потока
  • Наличие встроенного вычислителя во взрывозащищенной оболочке, позволяющего производить:
    — вычисления объемного расхода в рабочих и приведенных к стандартным условиям;
    — вычисления массового расхода;
    — компенсацию расхода по температуре и давлению в режиме реального времени;
    — вычисления тепловой энергии теплоносителя.
  • Возможность интегрированного расположения датчика температуры, позволяющее производить измерения температуры технологического процесса в точке забора без дополнительной врезки в трубопровод
  • Низкие, в сравнении с конкурентами, безвозвратные потери давления в трубопроводе, сокращающие затраты на энергоресурсы
  • Возможность установки расходомера без остановки техпроцесса
  • Подтвержденный гарантированный срок эксплуатации — не менее 10 лет

Инструкции и брошюры для Трубка Пито KTM Дельтапаскаль

Возникли вопросы по товару?

Андрей Романов

Здравствуйте! Меня зовут Андрей Романов. Я менеджер по продажам отдела «Контрольно-измерительные приборы».

Готов ответить на все ваши вопросы по товару «Трубка Пито KTM Дельтапаскаль». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Материал измерительной части* AISI 316L /03X17Н15М3
Диаметр условного прохода трубопровода DN, мм 30…2950 (спец. исполнение до 15 000)
Диапазон измерений массового (объёмного) расхода, м3/ч:
— для жидкости
— для газа
— для пара
1…358000
2…4800000
1…6900000
Пределы основной допускаемой погрешности измерения объёмного и массового расхода, % ±0,5; ±0,7; ±1; ±1,5
Пределы основной допускаемой погрешности измерения расхода при иммитационной поверке, % 2,0
Давление измеряемой среды, МПа 25
Температура рабочей среды, ºС -196…+710
Диапазон выходных сигналов 4…20 мА, частотный, цифровой HART, Modbus RS-485
Напряжение постоянного тока, В 10,5…45
Температура окружающего воздуха, ºС -40…+60 (стандартное исполнение)
-70…+60 (дополнительное исполнение)
Температура хранения, ºС -46…+85
Относительная влажность воздуха, не более, % 95
Степень защиты оболочки IP IP66
Средний срок службы 18 лет
Межповерочный интервал 4 года
