Влагомер Panametrics HygroPro

Измерительный преобразователь влажности с датчиком на основе оксида алюминия
Артикул: 22042
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

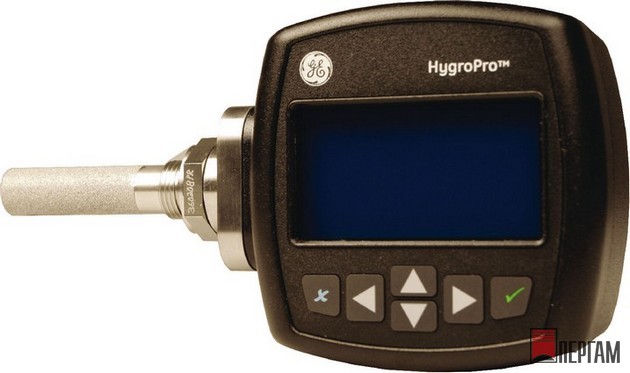

Влагомер Panametrics HygroPro
описание в pdf

Влагомер с датчиком на основе оксида алюминия

Измерительный преобразователь влажности HygroPro представляет собой безопасную, компактную систему измерения влажности с питанием по токовой петле, предназначенную для использования в жёстких промышленных условиях. Все электронные компоненты прибора помещены в IP67/Тип 4X корпус. HygroPro идеально подходит для использования в газовой промышленности, нефтехимической промышленности, электроэнергетике, а также других отраслях, где применяется природный газ или неводные жидкости.

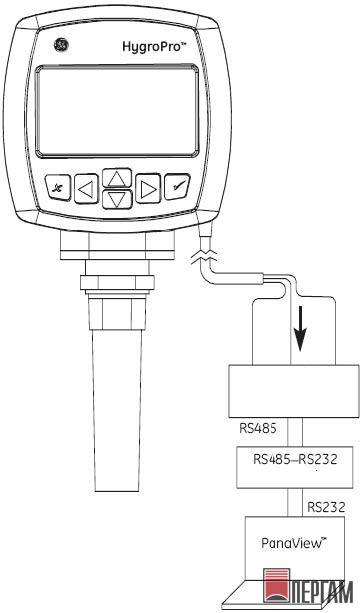

Измерительный преобразователь влажности HygroPro имеет встроенный дисплей с подсветкой и шестикнопочную клавиатуру, что обеспечивает просмотр одновременно до трёх параметров и позволяет осуществлять быструю навигацию для конфигурирования дисплея, аналоговых и цифровых (RS485) выходов, а также для доступа к диагностическим параметрам и другим функциям. HygroPro позволяет объединять несколько устройств в одну сеть по- средством RS485 интерфейса (многоточечная линия).

Прибор HygroPro содержит первичный преобразователь температуры (термистор) и преобразователь давления. Наряду с встроенным датчиком влажности на основе оксида алюминия, эти преобразователи позволяют проводить измерения в реальном масштабе времени для расчёта таких параметров, как ppmv в газах, ppmw в жидкостях, количества фунтов воды на миллион кубических футов природного газа при нормальных условиях, а также относительной влажности в процентах. Три датчика смонтированы в одном корпусе, что обеспечивает гибкость установки в ограниченном пространстве. Кроме того, дисплей может быть ориентирован в четырёх направлениях, что позволяет устанавливать прибор сверху, снизу или сбоку технологической линии или системы подготовки пробы.

Влагомер HygroPro состоит из дисплея/клавиатуры в корпусе и сменного блока датчиков, содержащего датчик влажности на основе оксида алюминия, термистор, преобразова- тель давления и соответствующую электронику. Блок легко заменяется в полевых условиях - для этого нужно всего лишь снять небольшой монтажный модуль и отсоединить кабель. Поскольку калибровочные данные для датчиков температуры и давления сохраняются в энергонезависимой электронно-перепрограммируемой постоянной памяти (EEPROM) блока, пользователю не нужно вручную вводить калибровочные данные при смене блока.

Области применения

Измерительный преобразователь влажности с датчиком на основе оксида алюминия HygroProTM измеряет содержание влаги в газах и неводных жидкостях в широком диапазоне - от следовых количеств до значений влажности окружающей среды. Данный прибор используется в следующих областях:

  • Нефтехимическая промышленность
  • Природный газ
  • Промышленные газы
  • Полупроводники
  • Печной газ / термообработка
  • Производство электроэнергии
  • Воздухоосушители
  • Фармацевтическая промышленность
  • Авиакосмическая промышленность

Особенности

  • Безопасность исполнения
  • Измерение влажности от уровня ppb (одна часть на миллиард) до значений влажности окружаю- щей среды с использованием датчика влажности на основе оксида алюминия
  • Встроенные первичные преобразователи температуры и давления
  • Сохранение данных калибровки в энергонезависимой памяти
  • Калибровка в соответствии с нормами Национального института стандартов и технологий США (NIST)
  • Требуются только кабели типа «витая пара»
  • Программирование посредством шестикнопочной клавиатуры
  • Встроенный дисплей / интерфейс пользователя
  • Аналоговые и цифровые выходы

Передовая технология измерения влажности

HygroPro объединяет в себе датчик влажности на основе оксида алюминия, изготовленный по передовой технологии, а также новейшее программное обеспечение и электронику, что обеспечивает очень высокие рабочие характеристики.

Калибровка по стандартам NIST

Очень высокая чувствительность, малое время отклика, стабильность градуировочной характеристики и широкий динамический диапазон позволяют использовать датчики влажности фирмы Panametrics на основе оксида алюминия в качестве образцовых при промышленных измерениях влажности. Такие датчики могут применяться для измерения влагосодержания в газах и неводных жидкостях (как в лаборатории, так и на производстве) в широком диапазоне техно- логических параметров.

Калибровка всех датчиков влажности осуществляется по нормам Национального института стандартов и технологий США (NIST).

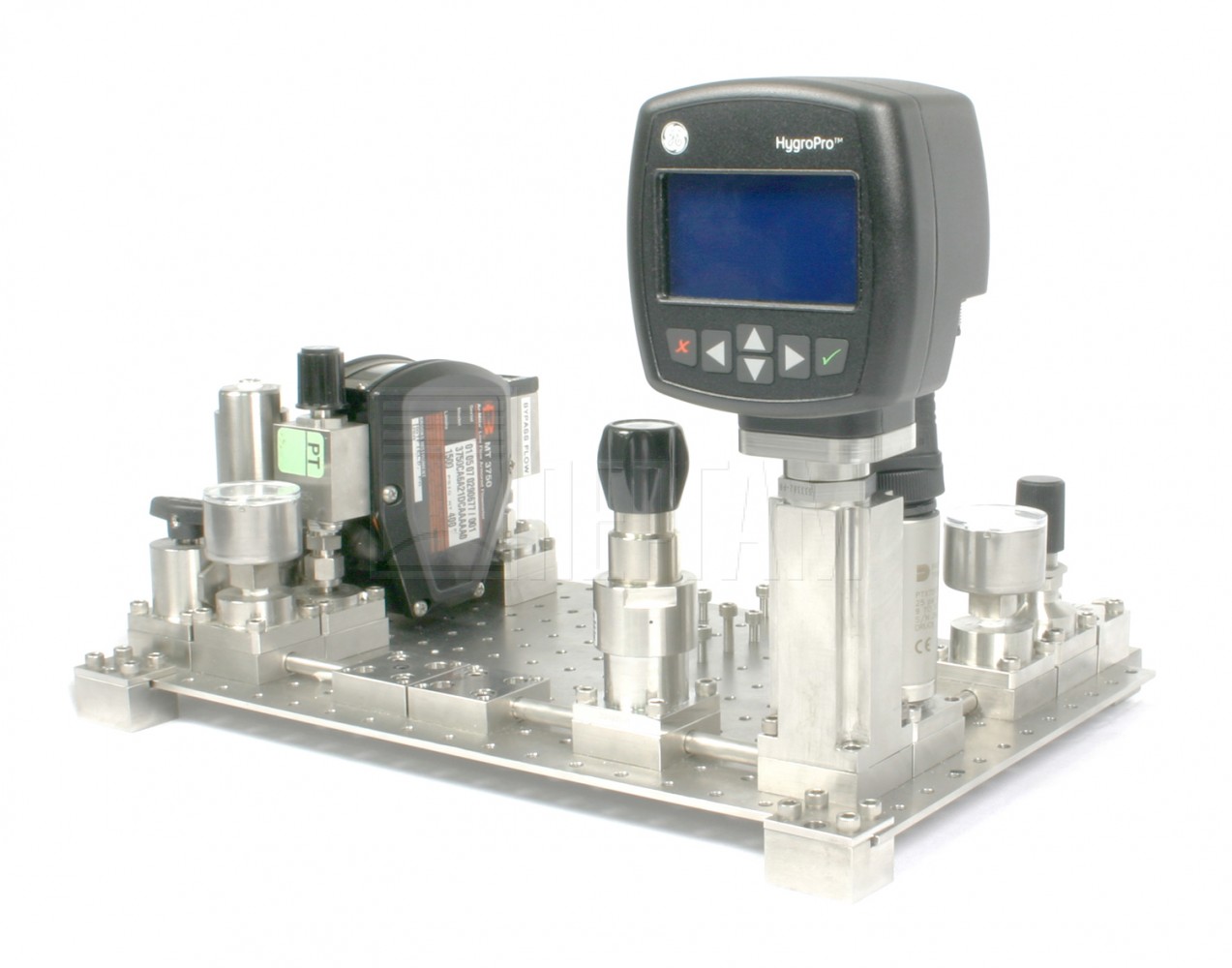

Измерительный преобразователь влажности HygroPro специально разработан с учётом установки в ограниченном пространстве. Он может быть установлен либо непосредственно в технологическую линию либо, если необходимо, в систему подготовки пробы. Если требуется, специалисты Panametrics могут разработать и изготовить специальную систему пробоподготовки, удовлетворяющую требованиям конкретной задачи.

Технические характеристики Влагомер Panametrics HygroPro

Технические характеристики HygroPro

Диапазоны измерения (точка росы / температура образования инея)

  • Полный: от +20oC до -110oC
  • Стандартный: от +20oC до -80oC

Рабочая температура

  • От -20oC до +60oC

Температура хранения

  • +70oC (макс.)

Время прогрева

Требуемая точность обеспечивается через три минуты.

Погрешность, гарантируемая при калибровке, при 25oC

  • 2oC в диапазоне от -65oC до +10oC точки ро- сы/температуры образования инея
  • 3oC в диапазоне от -80oC до -66oC точки ро- сы/температуры образования инея

Воспроизводимость

  • 0,5oC в диапазоне от -65oC до +10oC точки ро- сы/температуры образования инея
  • 1,0oC в диапазоне от -80oC до -66oC точки ро- сы/температуры образования инея

Время отклика

Менее пяти секунд при 63% скачкообразном изменении влагосодержания в обоих направлениях.

Электрические характеристики

Электропитание

  • От 12 до 30 В постоянного тока (питание по токовой петле, обеспечивается пользователем)
  • Выход: 4-20 мА аналоговый, RS485 цифровой
  • Разрешение выхода: 0,01 мА/12 бит
  • Максимальное сопротивление = (напряжение источника питания x 33,33) - 300 Пример: (24 x 33,33) - 300 = 500 Ом
  • Кабель: 2 м, стандартный (по запросу - кабели другой длины); кабель содержит атмосферостойкий разъём с запрессованными штепселями и «свободными» конца- ми. Дисплей
  • ЖК-дисплей с подсветкой, 128 x 64 пикселей
  • Отображение от одного до трёх параметров

Механические характеристики

Соединение с системой пробоподготовки

 ¾-16" (19 мм) наружная цилиндрическая резьба с коль- цевым уплотнением

 G ½ с дополнительным переходником

Рабочее давление

От 5 мкм рт. ст. до 345 бар

Исполнение корпуса

Тип 4X / IP67

Размеры и масса

  • Габаритные размеры: 200 мм x 101 мм x 65 мм
  • Масса: 550 г

Соответствие нормам ЕС

Прибор соответствует требованиям Директивы ЕС по элек- тромагнитной совместимости 89/336/EEC и Директивы PED 97/23/EC для DN<25.

Сертификация для использования в опасных зонах (на рассмотрении)

  • C-US Class I, Division 1, Groups A, B, C & D, Type 4X
  • EEx ia IIC T4
